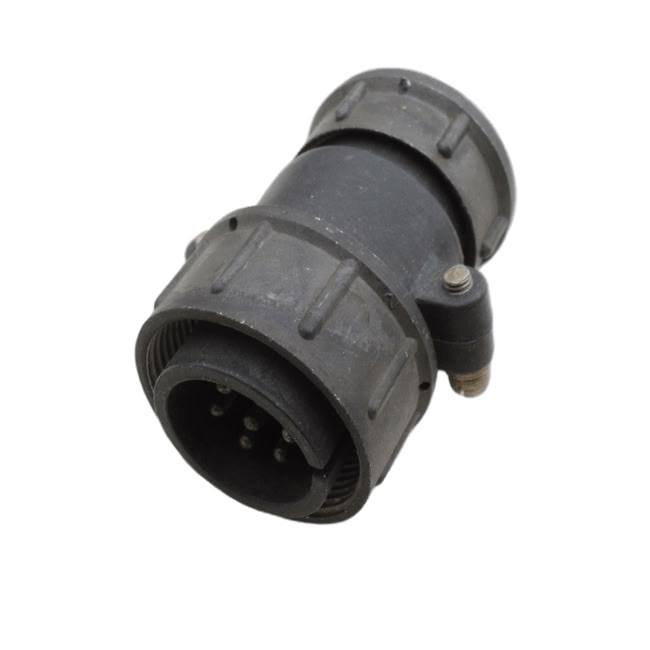

Назначение соединителя СШР28П7ЭГ9

СШР28П7ЭГ9 представляет собой электрический соединитель (разъём), предназначенный для коммутации цепей постоянного и переменного тока. Изделие входит в категорию СШР28 и поставляется в исполнении «вилка». Конструктивно соединитель состоит из двух ответных частей — вилки и розетки, каждая из которых может быть выполнена как приборной, так и кабельной. Такое решение позволяет применять изделие в составе кабельных сборок и для подключения непосредственно к оборудованию.

Соединитель рассчитан на рабочий ток 25 А и максимальное рабочее напряжение до 850 В, что делает его пригодным для силовых и сигнальных линий в составе промышленной, измерительной и специальной аппаратуры.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для изделия СШР28П7ЭГ9.

• Рабочий ток: 25 А.
• Максимальное рабочее напряжение: до 850 В.
• Количество контактов: 7.
• Диаметр контактов: 2,5 мм.
• Покрытие контактов: серебро.
• Сопротивление контактов: не более 1 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество сочленений-расчленений: до 500.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: не менее 15 лет.

Серебряное покрытие контактных элементов обеспечивает стабильно низкое переходное сопротивление, что важно для цепей с повышенными требованиями к надёжности электрического контакта. Значение сопротивления изоляции не менее 5000 МОм подтверждает высокие диэлектрические свойства изделия.

Условия эксплуатации

Соединители СШР28П7ЭГ9 предназначены для работы в условиях, соответствующих климатическому исполнению УХЛ. Диапазон температуры окружающего воздуха составляет от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. Температура перегрева контактов допускается до плюс 110 градусов Цельсия.

Изделие сохраняет работоспособность при пониженном атмосферном давлении — рабочее давление снижается до значения 1,3 на 10 в минус четвёртой степени Паскаля, что указывает на возможность применения в условиях, приближенных к высотным.

По механическим воздействиям заявлены следующие параметры:

• Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц, ускорение до 300 метров на секунду в квадрате.
• Ускорение механического удара одиночного действия: до 5000 метров на секунду в квадрате.
• Ускорение механического удара многократного действия: до 350 метров на секунду в квадрате.

Сочетание широкого температурного диапазона и стойкости к вибрационным и ударным нагрузкам позволяет использовать соединитель в жёстких условиях эксплуатации.

Конструктивные особенности и применение

Соединители имеют резьбовое сочленение и одношпоночную поляризацию корпусов, что исключает неправильное соединение ответных частей и обеспечивает надёжную фиксацию при эксплуатации. В зависимости от конструкции вилка может иметь прямой или угловой патрубок.

Изделие предназначено для монтажа экранированных кабелей. Применение возможно как внутри помещений, так и на улице при условии защиты от пыли и влаги. Резьбовое соединение и поляризация корпусов упрощают сборку и повышают устойчивость к самопроизвольному расчленению под воздействием вибрации.

Приёмка изделия — «5», что подтверждает соответствие установленным требованиям по данной категории. Артикул товара — 8367.
