Назначение соединителя СШР28П7ЭГ9

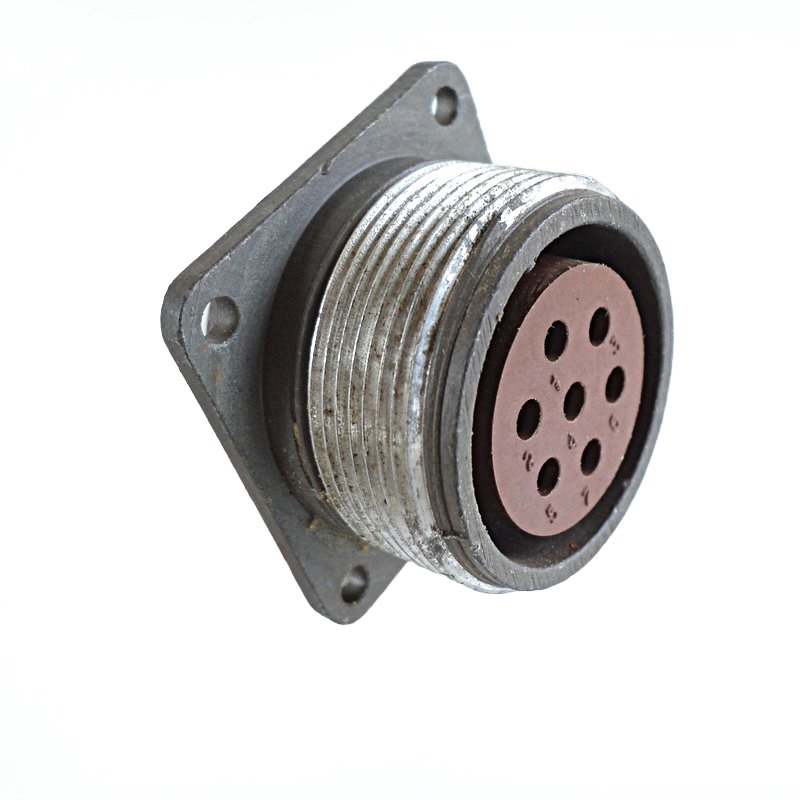

СШР28П7ЭГ9 представляет собой приборную блочную розетку, входящую в состав соединителей типа СШР. Изделие предназначено для использования в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Розетка применяется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения.

Соединитель работает в электрических цепях постоянного и переменного тока частотой до 3 МГц. Конструктивно изделие состоит из двух частей — вилки и розетки, которые соединяются между собой посредством резьбового крепления. Монтаж выполняется методом пайки.

Расшифровка обозначения и конструктивные особенности

Маркировка СШР28П7ЭГ9 содержит полную информацию о конструктивном исполнении изделия. Ниже приведены подтверждённые особенности, соответствующие каждому элементу обозначения.

• Тип соединителя — СШР.
• Размер корпуса — 28.
• Конструктивное исполнение — без патрубка, что обозначается буквой П.
• Количество контактов — 7.
• Тип контактов — для экранированного кабеля, что обозначается буквой Э.
• Сочетание контактов — 9.

Таким образом, розетка сочетает семь контактов, предназначенных для работы с экранированным кабелем, при сочетании контактов 9 и корпусе размера 28 без патрубка. Приёмка изделия соответствует категории «5».

Технические параметры

Электрические и эксплуатационные характеристики розетки определяют область её применения и допустимые режимы работы.

• Рабочий ток — до 25 А.
• Максимальное рабочее напряжение — до 850 В постоянного тока.
• Диаметр контактов — 2,5 мм.
• Сопротивление контактов — не более 1 мОм.
• Сопротивление изоляции — не менее 5000 мОм.
• Количество циклов разъединения и соединения — до 500.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — не менее 15 лет.

Перечисленные параметры подтверждают, что соединитель рассчитан на длительную эксплуатацию с сохранением стабильных электрических характеристик на протяжении установленного ресурса.

Условия эксплуатации

Розетка СШР28П7ЭГ9 пригодна для работы в жёстких условиях, характерных для бортовой и стационарной радиоэлектронной аппаратуры.

• Температурный диапазон эксплуатации — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия.
• Температура перегрева контактов — до плюс 110 градусов Цельсия.
• Минимальное рабочее атмосферное давление — 1,3 на 10 в минус четвёртой степени Паскаля.

Способность работать при пониженном атмосферном давлении делает изделие применимым в аппаратуре, эксплуатируемой в условиях высокогорья и в составе бортового оборудования.

Применение и монтаж

СШР28П7ЭГ9 используется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной и радиотехнической аппаратуры. Благодаря резьбовому креплению halves соединителя обеспечивается надёжная фиксация сочленённого состояния, что важно при воздействии вибрации и механических нагрузок.

Монтаж производится пайкой, что требует соблюдения температурного режима и аккуратности при присоединении проводников к контактам диаметром 2,5 мм. Розетка применяется в составе соединительной пары с соответствующей вилкой типа СШР.

Комплектация и подтверждённые сведения

Поставляемое изделие относится к категории СШР28 и имеет артикул 8377. Приёмка изделия — «5». Производитель в предоставленных данных не указан.

Сведения о стране производства, гарантийном сроке, сертификатах и стандартах в исходных данных отсутствуют и в настоящем описании не приводятся. Указанные технические характеристики соответствуют типовым параметрам соединителей серии СШР данного исполнения.
