Назначение соединителя

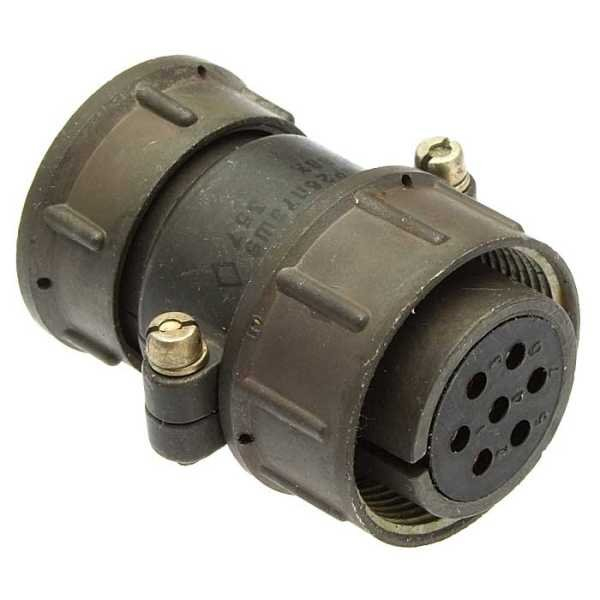

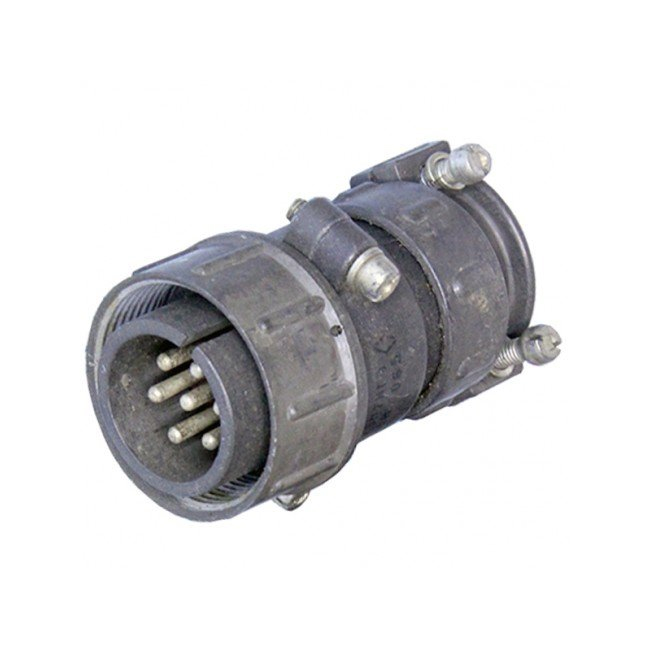

СШР28П7ЭГ9 — цилиндрический низкочастотный негерметичный соединитель типа «розетка» из серии СШР. Такие соединители предназначены для внутреннего объёмного монтажа в радио- и электронной аппаратуре общего и специального назначения. Розетка служит для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Изделие применяется в узлах и блоках радиоэлектронной аппаратуры, в том числе при работе в климатическом исполнении УХЛ, как для внутреннего, так и для наружного монтажа при условии дополнительной защиты от пыли и воды.

Расшифровка обозначения

• СШР — тип соединителя, специальный цилиндрический.
• 28 — условный размер корпуса.
• П — исполнение без патрубка, для розетки приборной части.
• 7 — количество контактов.
• Э — предназначен для экранированного кабеля, при этом не имеет патрубка.
• Г — розетка, гнездовая часть.
• 9 — конкретное сочетание контактов, конфигурация.

Основные электрические характеристики

• Количество контактов — 7, диаметр контактных стержней — 2,5 мм.
• Покрытие контактов, как правило, серебряное.
• Максимальное рабочее напряжение постоянного тока — не более 850 В; аналогичное ограничение действует и для переменного тока частотой до 3 МГц.
• Максимальный рабочий ток на один контакт — до 25 А.
• Суммарная токовая нагрузка на разъём может достигать порядка 150 А.
• Сопротивление контактов — не более примерно 1–1,3 мОм.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Конструкция и эксплуатация

СШР28П7ЭГ9 — негерметичная розетка блочной, то есть приборной, конструкции с резьбовой фиксацией парной вилки. Монтаж предполагает пайку проводов к хвостовикам контактов. Соединитель рассчитан на многократные сочленения-расчленения, до порядка 500 циклов, и имеет минимальную наработку не менее 1000 часов.

Срок сохраняемости конструкции заявляется в пределах 15–25 лет в зависимости от производителя и условий хранения.

Приёмка и год выпуска

Товар имеет приёмку «5» и год выпуска 91. Указанные сведения относятся к характеристикам конкретной партии и подтверждают соответствие изделия требованиям приёмочного контроля для данной категории продукции.
