Назначение

СШР28П7ЭГ9 — приборная розетка серии низкочастотных цилиндрических соединителей ШР (СШР), предназначенная для надёжного соединения в электрических цепях. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре для работы с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В.

Розетка относится к негерметичным соединителям приборного типа без патрубка, с резьбовым соединением и объёмным монтажом. Климатическое исполнение УХЛ допускает внутреннее и наружное применение с защитой от пыли и влаги.

Подтверждённые особенности

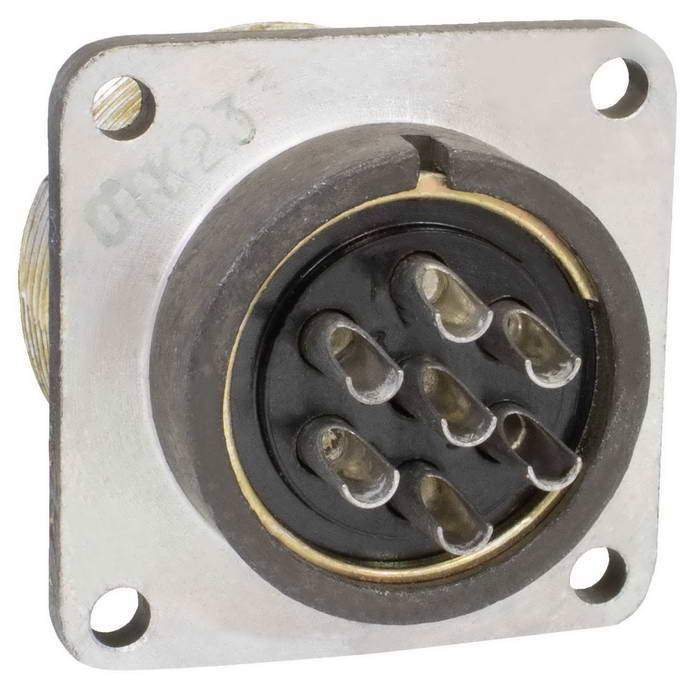

Конструкция розетки включает 7 контактов диаметром 2,5 мм с серебряным покрытием. Каждый контакт выдерживает ток до 25 А, общая нагрузка достигает 150–155 А. Сопротивление контактов не превышает 1–1,3 мОм, а сопротивление изоляции в нормальных условиях составляет не менее 5000 МОм.

Ресурсные показатели изделия:

• количество сочленений-расчленений — до 500;
• наработка — не менее 1000 часов;
• срок хранения — 15 лет.

Розетка выдерживает вибрацию до 5000 Гц с ускорением 300 метров на секунду в квадрате, удары и линейные нагрузки до 2000 метров на секунду в квадрате. Подходит для проводов сечением до 3 квадратных миллиметров.

Расшифровка обозначения

Маркировка СШР28П7ЭГ9 читается следующим образом: ШР — тип соединителя, 28 — размер корпуса, П — приборная часть без патрубка, 7 — число контактов, ЭГ — экранированный кабель, 9 — вариант исполнения.

Применение и приёмка

Розетка востребована в составе радиоэлектронной и радиотехнической аппаратуры, где требуется стабильное электрическое соединение при работе с постоянным и переменным током. Резьбовое соединение обеспечивает механическую фиксацию, а экранированное исполнение кабеля снижает влияние помех.

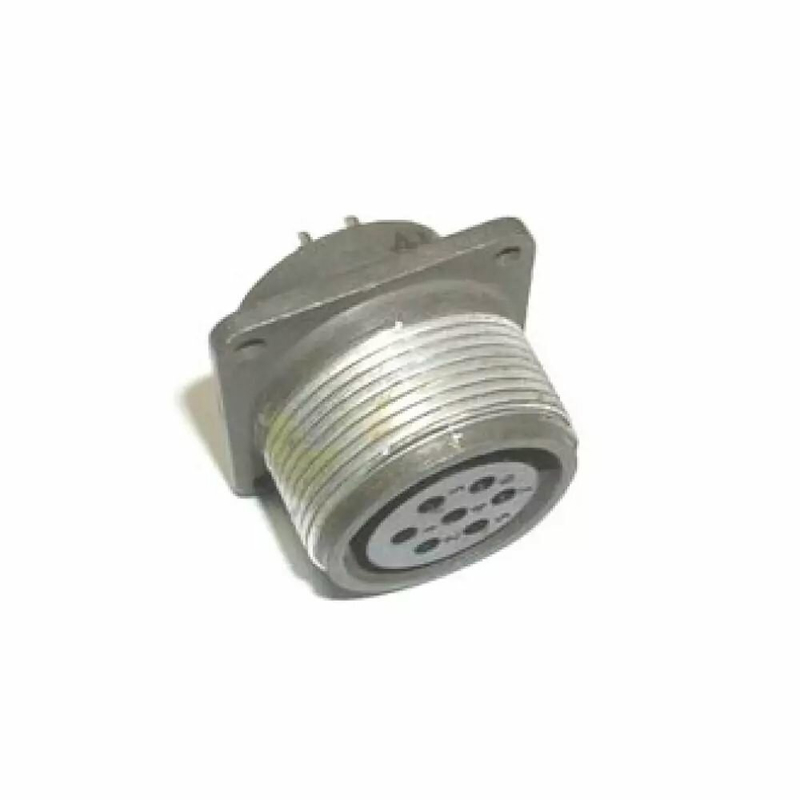

Товар имеет приёмку «5», что подтверждает соответствие изделия установленным требованиям качества. На изображении показана типичная розетка с маркировкой СШР28П7ЭГ9 и золотистыми контактами, что соответствует её промышленному дизайну.

Условия эксплуатации

1. Работа при частоте тока до 3 МГц.
2. Напряжение в цепи — до 850 В.
3. Климатическое исполнение УХЛ для внутреннего и наружного применения.
4. Защита от пыли и влаги без полной герметичности корпуса.
5. Монтаж объёмный, соединение резьбовое.
