Назначение соединителя СШР28П7ЭГ9

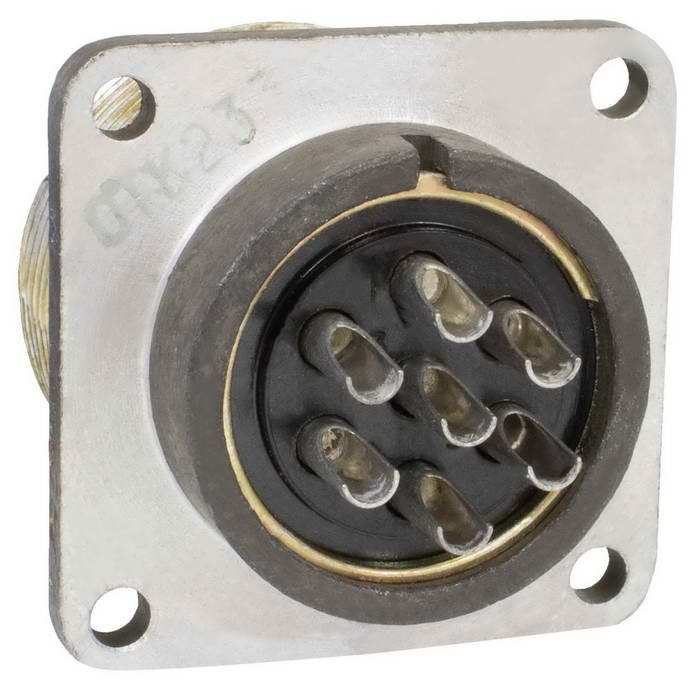

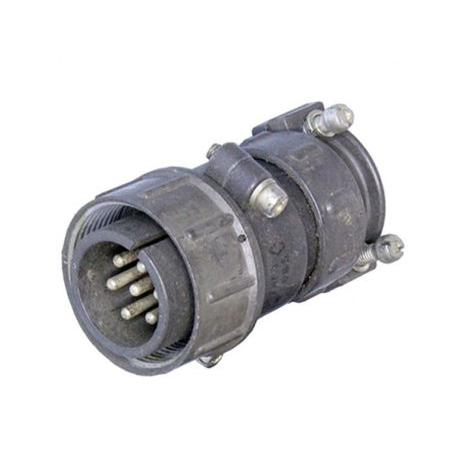

СШР28П7ЭГ9 — цилиндрический низкочастотный негерметичный электрический соединитель, выполненный в виде розетки. Изделие относится к категории СШР28 и предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Соединитель применяется для внутреннего монтажа в исполнении УХЛ и допускает использование с экранированным кабелем.

Конструктивно соединители СШР28 состоят из двух частей — вилки и розетки. Розетка СШР28П7ЭГ9 может быть выполнена как блочной (приборной), так и кабельной. Сочленение частей резьбовое, поляризация корпуса исключает неправильное соединение. Поставка подтверждается приёмкой «5», что соответствует особо жёстким требованиям к качеству и надёжности изделия.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для розетки СШР28П7ЭГ9. Значения следует учитывать при подборе соединителя под конкретную электрическую нагрузку и условия эксплуатации.

• Условный диаметр корпуса — 28 мм.
• Количество контактов — 7.
• Покрытие контактов — серебро.
• Сопротивление контактов — не более 1,3 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Максимальная токовая нагрузка на одиночный контакт — до 35 А, общая максимальная токовая нагрузка — 150 А.
• Количество сочленений-расчленений — до 500 раз.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — не менее 25 лет.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне климатических и механических воздействий. Температура окружающего воздуха при эксплуатации — от минус 60 градусов Цельсия до плюс 70 градусов Цельсия. Синусоидальная вибрация действует в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 300 метров на секунду в квадрате.

Ускорение механического удара достигает 10000 метров на секунду в квадрате при одиночном действии и до 1500 метров на секунду в квадрате при многократном действии. Атмосферное пониженное давление — до 1,3 умноженного на 10 в минус четвёртой степени Паскаля.

Область применения и особенности монтажа

Розетка СШР28П7ЭГ9 востребована в приборостроении, промышленной автоматике и других областях, где требуется надёжное соединение цепей с повышенной токовой нагрузкой. Семь контактов с серебряным покрытием обеспечивают стабильное переходное сопротивление, а общая допустимая нагрузка до 150 А позволяет использовать соединитель в силовых линиях.

Резьбовое сочленение и поляризация корпуса упрощают сборку и снижают риск ошибки при подключении. Возможность работы с экранированным кабелем расширяет применение изделия в цепях, где важно ограничить помехи. Благодаря стойкости к вибрации, ударам и перепадам давления соединитель подходит для ответственных условий эксплуатации.

1. Проверьте соответствие количества контактов и сечения кабеля параметрам цепи.
2. Убедитесь в отсутствии механических повреждений корпуса и контактов перед монтажом.
3. Соблюдайте поляризацию при сочленении вилки и розетки.
4. Затягивайте резьбовое соединение без чрезмерных усилий, чтобы не повредить корпус.

Артикул изделия — 8376. Производитель в представленных данных не указан. Поставляется с приёмкой «5».
