Назначение соединителя СШР28П7ЭГ9

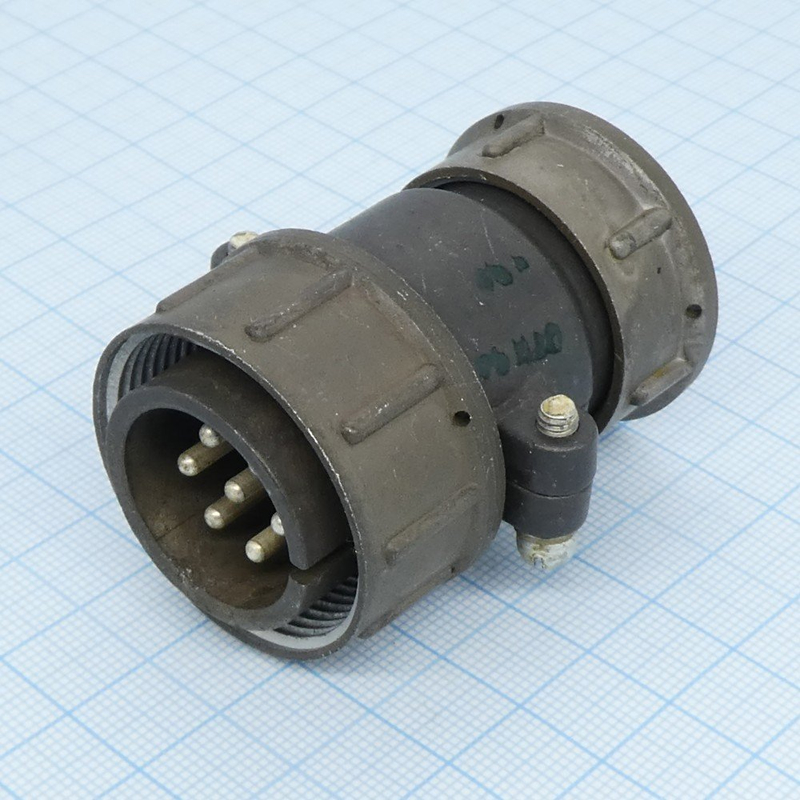

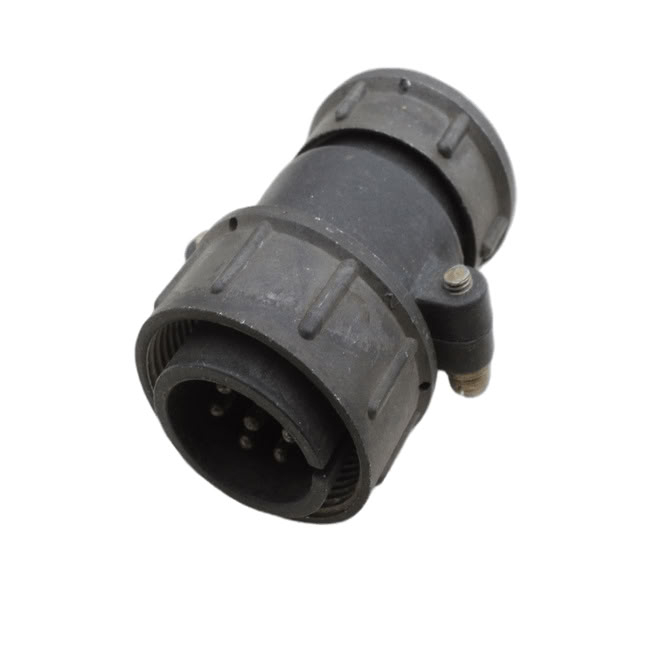

СШР28П7ЭГ9 — это кабельная вилка из серии соединителей СШР, предназначенная для применения в радиоэлектронной и радиотехнической аппаратуре общего назначения. Соединитель обеспечивает электрическое соединение цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Изделие относится к категории приемки «5», что подтверждает его соответствие установленным требованиям качества и пригодность для использования в ответственных узлах аппаратуры.

Соединители типа СШР состоят из двух частей: вилки и розетки. Каждая из частей может быть выполнена в кабельном или приборном исполнении. Кабельная часть оснащается прямым или угловым патрубком, приборная часть изготавливается без патрубков. Представленная модель является кабельной вилкой с прямым патрубком.

Конструктивные особенности

Конструкция соединителя включает ряд характерных решений, обеспечивающих надежную эксплуатацию в составе аппаратуры:

• Сочленение вилки и розетки резьбовое, что обеспечивает механическую прочность и стабильность электрического контакта.
• Поляризация корпусов одношпоночная, исключающая неправильное соединение частей.
• Контакты имеют серебряное покрытие, снижающее переходное сопротивление.
• Монтаж выполняется с использованием экранированного кабеля, что соответствует исполнению «Э» в обозначении.
• Хвостовики контактов допускают подсоединение проводов сечением не более 3 квадратных миллиметров.
• Диаметр контактов составляет 2,5 миллиметра.

Структура условного обозначения СШР28П7ЭГ9 расшифровывается следующим образом: СШР — тип соединителя; 28 — условный размер корпуса; П — конструктивное исполнение кабельной части с прямым патрубком; 7 — количество контактов; Э — для экранированного кабеля; Г — вилка; 9 — обозначение сочетания контактов.

Технические характеристики

Соединитель рассчитан на следующие параметры работы:

• Рабочий ток: 25 А.
• Максимальное рабочее напряжение постоянного тока: не более 850 В.
• Сопротивление контактов: 1,3 мОм.
• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: не менее 15 лет.

Указанные значения подтверждают способность соединителя выдерживать длительную эксплуатацию без ухудшения электрических параметров.

Условия эксплуатации и применение

Соединители СШР28П7ЭГ9 применяются для внутреннего монтажа в климатическом исполнении УХЛ. Изделие сохраняет работоспособность в следующих условиях:

• Температура окружающей среды: от минус 60 до плюс 60 градусов Цельсия.
• Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц при ускорении 300 метров на секунду в квадрате.
• Ускорение механического удара одиночного действия: 5000 метров на секунду в квадрате.
• Атмосферное пониженное рабочее давление: 1,3 на 10 в минус четвертой степени Паскаля.

Благодаря совокупности перечисленных свойств вилка СШР28П7ЭГ9 востребована при сборке и ремонте радиоэлектронной аппаратуры, где требуется экранированное соединение с высокой нагрузочной способностью по току и устойчивостью к вибрационным и ударным воздействиям. Приемка «5» гарантирует, что изделие прошло необходимый контроль и может применяться в составе ответственных электротехнических цепей.
