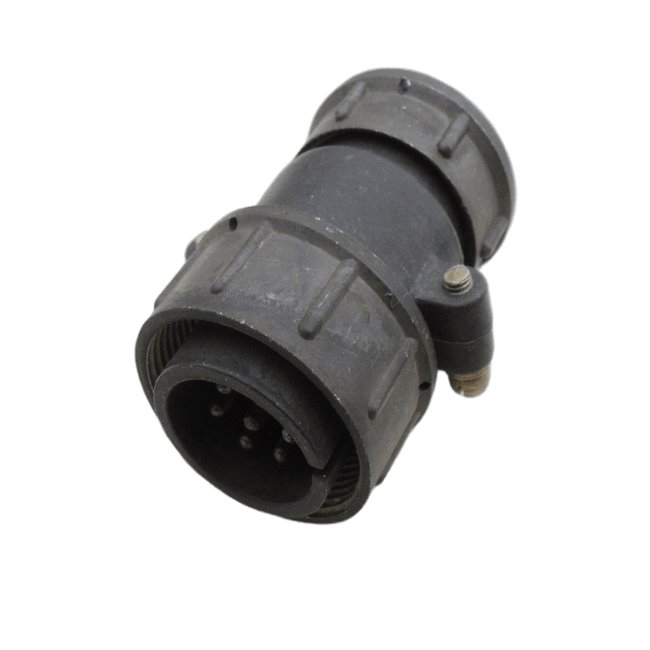

СШР28П7ЭГ9 — это розетка цилиндрического низкочастотного негерметичного соединителя, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

Назначение

Она используется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Расшифровка обозначения: СШР — тип соединителя, 28 — условный размер корпуса, П — приборное исполнение без патрубка, 7 — количество контактов, Э — экранированный кабель, Г — гайка патрубка, 9 — схема расположения контактов.

Технические характеристики

Соединитель имеет 7 контактов диаметром 2,5 мм, максимальную токовую нагрузку на одиночный контакт до 35 А и общую до 150 А.

Сопротивление контактов — не более 1,3 мОм, сопротивление изоляции — не менее 5000 МОм, ресурс — 500 сочленений-расчленений и наработка не менее 1000 часов.

Рабочий диапазон температур — от -60 до +70 °C, срок сохраняемости — до 25 лет.

Условия эксплуатации

Выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 10000 м/с² одиночные, до 1500 м/с² многократные) и пониженное давление до 1,3·10⁻² Па.

Соединитель имеет резьбовое сочленение и одношпоночную поляризацию для надежного позиционирования.​
