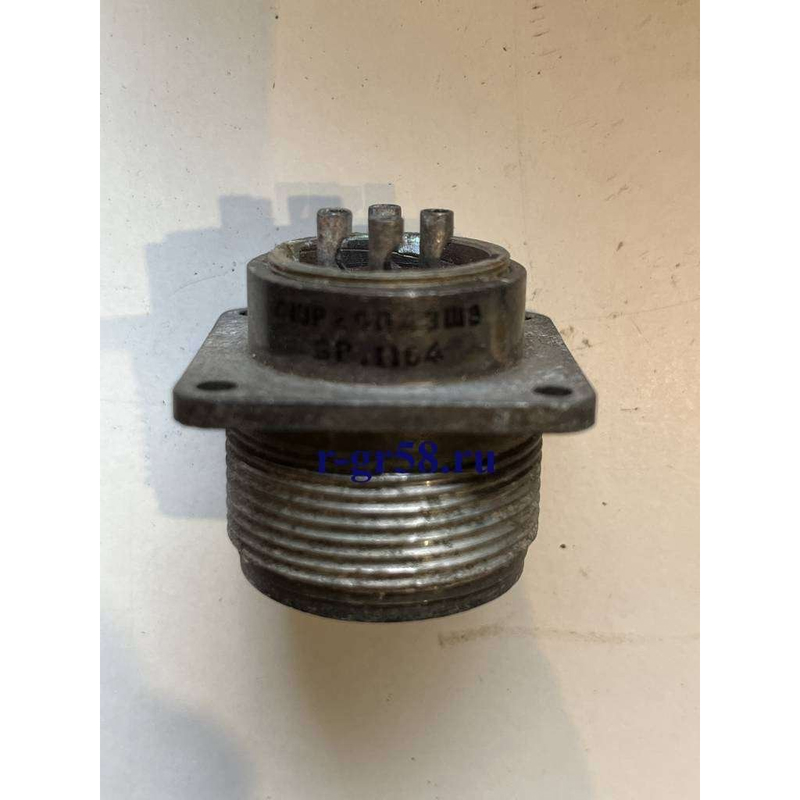

Назначение разъёма СШР28П4НШ8

СШР28П4НШ8 — это цилиндрический низкочастотный разъём, выполненный в виде кабельной розетки. Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Разъём применяется в негерметичных соединениях приборных и кабельных систем и рассчитан на эксплуатацию в условиях климатического исполнения УХЛ, в том числе во внутренних и наружных установках при защите от пыли и влаги.

Конструктивные особенности

Корпус разъёма имеет условный размер 28 миллиметров. Изделие оснащено четырьмя контактами диаметром 2,5 миллиметра. Розетка выполнена с прямым патрубком, обозначенным в маркировке буквой П, и предназначена для неэкранированного кабеля, что отражено в обозначении буквой Н. Сочленение резьбовое, с одношпоночной поляризацией, что исключает неправильное подключение. Монтаж производится методом пайки.

Контактная группа имеет серебряное покрытие, корпус металлический, изолятор изготовлен из карболита. Такое сочетание материалов обеспечивает стабильность электрических параметров и механическую прочность соединения при интенсивной эксплуатации.

Технические характеристики

• Максимальный ток на один контакт — 25 ампер.
• Максимальный общий ток — 100 ампер.
• Сопротивление контактов — не более 1,3 миллиома.
• Сопротивление изоляции — не менее 5000 мегаом.
• Рабочая температура — от минус 60 до плюс 70 градусов Цельсия.
• Количество сочленений — 500 циклов.
• Вибрация синусоидальная — 300 метров на секунду в квадрате.
• Механический удар одиночный — 10000 метров на секунду в квадрате.

Разъём выдерживает пониженное давление до 1,3 на 10 в минус четвёртой степени паскаля и имеет срок хранения до 25 лет.

Применение и условия эксплуатации

СШР28П4НШ8 применяется для коммутации силовых и сигнальных цепей в приборах и кабельных сборках, где требуется надёжное разъёмное соединение с поляризацией и резьбовой фиксацией. Благодаря климатическому исполнению УХЛ изделие подходит для работы как внутри помещений, так и в наружных установках при наличии защиты от прямого воздействия пыли и влаги.

Серебряное покрытие контактов снижает переходное сопротивление и обеспечивает стабильную передачу тока в широком диапазоне температур. Металлический корпус с карболитовым изолятором выдерживает вибрационные и ударные нагрузки, указанные в характеристиках, что делает разъём пригодным для приборных систем, работающих в сложных условиях. Монтаж пайкой обеспечивает надёжное электрическое соединение проводников с контактами розетки.

Артикул изделия — 8342, категория — СШР28. Разъём поставляется в виде кабельной розетки без экранирующего кожуха и рассчитан на совместное использование с ответной частью соответствующего типоразмера.
