СШР28П4НГ8

Цена:

1250 ₽

Технические характеристики

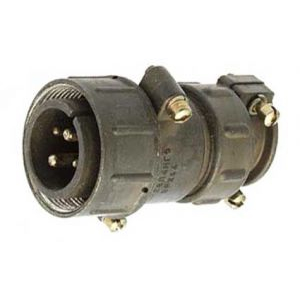

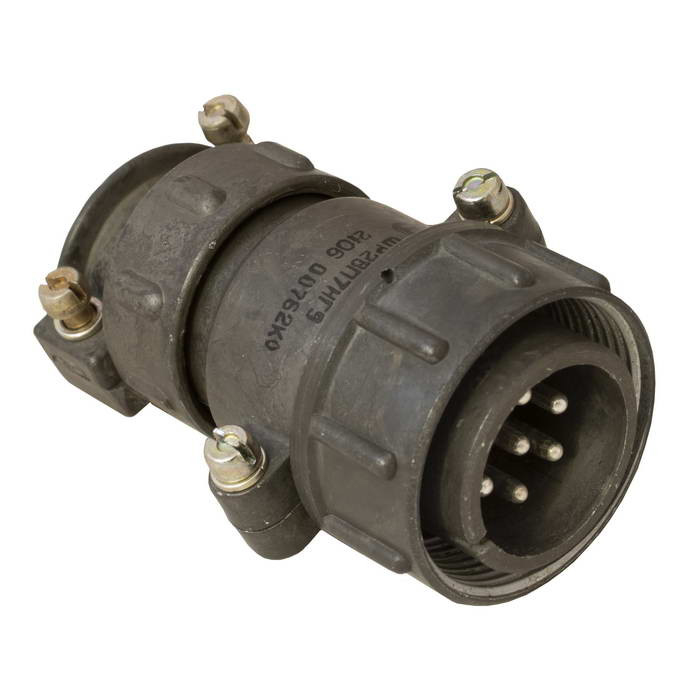

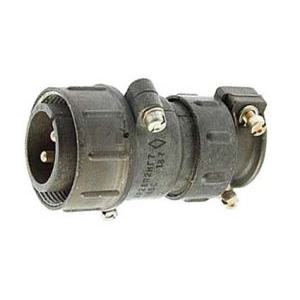

СШР28П4НГ8

СШР28П4НГ8 — это кабельная вилка цилиндрического низкочастотного соединителя серии СШР, предназначенная для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц.

Расшифровка обозначения

Обозначение СШР28П4НГ8 расшифровывается следующим образом: СШР — тип соединителя, 28 — условный размер корпуса (диаметр 28 мм), П — кабельная часть с прямым патрубком, 4 — количество контактов (диаметром 2,5 мм), Н — для неэкранированного кабеля, Г — розетка (в кабельной части обозначает гнездо), 8 — комбинация контактов.

Основные характеристики

Соединитель рассчитан на рабочее напряжение до 850 В (постоянный ток) и ток до 25 А на контакт. Он выдерживает температуру от -60 до +85 °C, вибрацию (5–2000 Гц), имеет сопротивление изоляции не менее 5 МОм и ресурс не менее 500 соединений-расчленений.

Корпус металлический, изолятор из карболита, монтаж — пайкой, сочленение — резьбовое с одношпоночной поляризацией. Покрытие контактов — серебро или никель.

Применение

Используется в приборной и кабельной части аппаратуры для надежного соединения в условиях УХЛ (умеренный и холодный климат). Сочетается с блочными розетками или вилками, такими как СШР28П4ЭШ8.

Описание

Назначение

СШР28П4НГ8 — это кабельная вилка цилиндрического низкочастотного соединителя серии СШР. Изделие предназначено для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц. Применяется в составе приборной и кабельной части аппаратуры для обеспечения надёжного электрического соединения в условиях умеренного и холодного климата (климатическое исполнение УХЛ).

Расшифровка обозначения

Маркировка СШР28П4НГ8 содержит полную информацию о конструкции и типе исполнения соединителя:

СШР — тип соединителя (цилиндрический низкочастотный);
28 — условный размер корпуса, диаметр 28 мм;
П — кабельная часть с прямым патрубком;
4 — количество контактов диаметром 2,5 мм;
Н — исполнение для неэкранированного кабеля;
Г — розетка (в кабельной части обозначает гнездо);
8 — комбинация контактов.

Технические характеристики

Соединитель рассчитан на рабочее напряжение до 850 В постоянного тока и ток до 25 А на каждый контакт. Диапазон рабочих температур составляет от минус 60 до плюс 85 градусов Цельсия. Изделие устойчиво к воздействию вибрации в диапазоне от 5 до 2000 Гц.

Сопротивление изоляции — не менее 5 МОм. Ресурс работы — не менее 500 циклов соединения-расчленения. Корпус выполнен из металла, изолятор — из карболита. Монтаж контактов производится пайкой. Сочленение резьбовое с одношпоночной поляризацией, что исключает неправильное подключение. Покрытие контактов — серебро или никель.

Конструктивные особенности и применение

Металлический корпус обеспечивает механическую прочность и защиту контактной группы при эксплуатации в жёстких условиях. Изолятор из карболита обладает высокой нагревостойкостью и устойчивостью к электрическим нагрузкам. Резьбовое сочленение с одношпоночной поляризацией гарантирует надёжную фиксацию и правильную ориентацию ответных частей.

СШР28П4НГ8 сочетается с блочными розетками или вилками серии, например с СШР28П4ЭШ8. Применяется в приборостроении, кабельных сборках и аппаратуре, работающей в условиях умеренного и холодного климата. Монтаж осуществляется пайкой, что обеспечивает стабильный электрический контакт и долговечность соединения.
