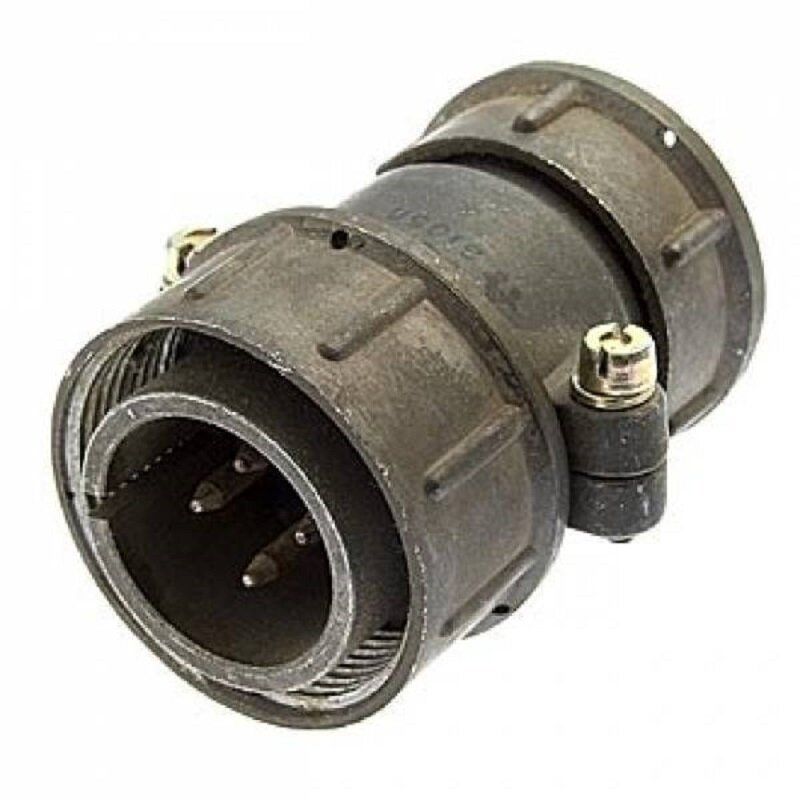

СШР28П4ЭШ8 вилка

СШР28П4ЭШ8 представляет собой приборную вилку цилиндрического низкочастотного соединителя общего назначения для радиоэлектронной и радиотехнической аппаратуры. Она предназначена для надежного соединения электрических цепей постоянного и переменного тока без патрубка.

Обозначение

Условное обозначение СШР28П4ЭШ8 расшифровывается так: СШР — тип соединителя, 28 — условный размер корпуса, П — без патрубка, 4 — количество контактов, ЭШ — конструктивные особенности (для экранированного кабеля отсутствует), 8 — сочетание контактов. Диаметр контактов составляет 2,5 мм с серебряным покрытием.

Технические характеристики

Рабочий ток на контакт — 25 А, максимальное напряжение постоянного тока — до 850 В. Сопротивление контактов не превышает 1 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях. Метод монтажа — пайка, хвостовики контактов подходят для проводов сечением до 3 мм², количество перепаек — до 3 раз.

Надежность и эксплуатация

Количество сочленений-расчленений — 500 циклов, минимальная наработка — 1000 часов, срок сохраняемости — 15–25 лет. Соединитель выдерживает вибрацию до 300 м/с² (1–5000 Гц), удары до 5000 м/с² (одиночный) и 350 м/с² (многократный), работает при температурах от -60°C до +60°C (с перегревом контактов до +110°C) и пониженном давлении 1,3×10⁻⁴ Па. Климатическое исполнение — УХЛ, для внутреннего и наружного применения с защитой от пыли и влаги.
