Назначение

СШР28П4ЭШ8 — это блочная вилка (кабельная розетка) из серии соединителей СШР, предназначенная для соединения и разъединения электрических цепей в устройствах электротехники и радиоэлектроники. Изделие применяется для коммутации проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре, обеспечивая надёжное электрическое соединение в составе различных схем.

Соединитель относится к типу СШР с условным размером корпуса 28 и сочетанием контактов 8. Данный товар имеет приёмку «5», что подтверждает соответствие изделия установленным требованиям качества для ответственных применений.

Подтверждённые технические характеристики

• Тип соединителя: СШР
• Условный размер корпуса: 28
• Количество контактов: 4
• Сочетание контактов: 8
• Рабочее напряжение: до 850 В (амплитудное значение)
• Рабочий ток: до 25 А
• Частота: до 3 МГц
• Материал корпуса: металл
• Материал изолятора: карболит
• Покрытие контактов: серебро
• Приёмка: «5»

Условия эксплуатации и электрические параметры

Соединитель рассчитан на работу в широком диапазоне климатических условий. Температурный диапазон эксплуатации составляет от минус 60 °C до плюс 60 °C. Сопротивление изоляции — не менее 5000 МОм, сопротивление контактов — не более 1 мОм. Такие параметры обеспечивают стабильность электрического соединения и минимальные потери при передаче сигнала и питающего напряжения.

Конструкция и монтаж

Соединитель состоит из двух частей — вилки и розетки, которые могут быть как приборными, так и кабельными. Розетка имеет прямой патрубок, что позволяет использовать её для монтажа с экранированным кабелем. Сочленение соединителей осуществляется резьбовым способом, а поляризация корпусов — одношпоночная, что исключает неправильную стыковку и повышает надёжность сборки.

Применение

СШР28П4ЭШ8 предназначена для внутреннего и наружного применения при условии защиты от пыли и влаги. Изделие используется в электрических цепях для соединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре. Благодаря металлическому корпусу, карболитовому изолятору и серебряному покрытию контактов соединитель подходит для работы в составе ответственных устройств, где требуется устойчивое электрическое соединение.

Ресурс и габариты

• Габаритные размеры: 58,1 на 49,1 на 38,5 мм
• Количество сочленений-расчленений: до 500
• Минимальная наработка: 1000 часов
• Срок сохраняемости: не менее 15 лет

Указанные значения подтверждают, что СШР28П4ЭШ8 является надёжным решением для создания устойчивых электрических соединений в различных условиях эксплуатации.

Комплектация и сведения о товаре

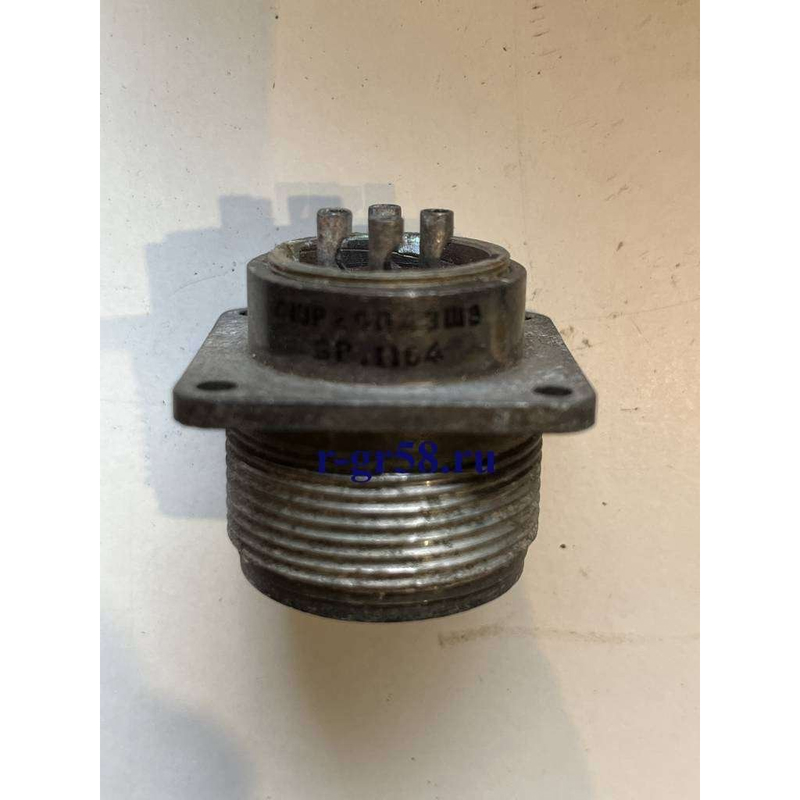

Название: СШР28П4ЭШ8 ВИЛКИ БЛОЧНЫЕ «5». Артикул: 8358. Категория: СШР28. Производитель: не указано. Данные о стране производства, гарантии, сертификатах и комплектации поставки в предоставленной информации отсутствуют.
