СШР28П4ЭШ8 вилка

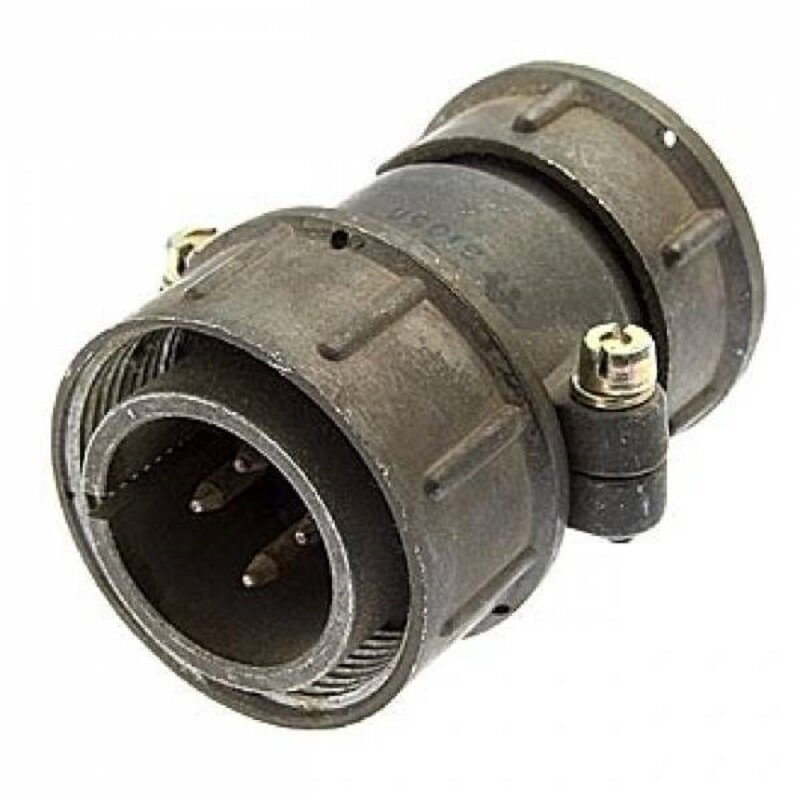

СШР28П4ЭШ8 представляет собой приборную вилку цилиндрического низкочастотного соединителя общего назначения для радиоэлектронной и радиотехнической аппаратуры.

Назначение

Она предназначена для соединения и разъединения электрических цепей постоянного и переменного тока (до 3 МГц) в узлах электро- и радиоаппаратуры. Вилка используется во внутренних и наружных условиях (при защите от пыли и влаги) в климатическом исполнении УХЛ.

Условное обозначение

• СШР — тип соединителя.

• 28 — условный размер корпуса.

• П — без патрубка.

• 4 — количество контактов.

• Э — для экранированного кабеля (в данном случае отсутствует).

• Ш — вилка.

• 8 — сочетание контактов.

Технические характеристики

• Рабочий ток: 25 А (на контакт).

• Максимальное напряжение постоянного тока: 850 В.

• Диаметр контактов: 2,5 мм, покрытие — серебро.

• Сопротивление контактов: не более 1 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Количество сочленений: 500, наработка — минимум 1000 ч, сохраняемость — 15–25 лет.

• Метод монтажа: пайка, сечением проводов до 3 мм².

• Габариты: 42×38×38 мм.

Условия эксплуатации

Работает при температурах от -60°C до +60°C (с перегревом контактов до +110°C), пониженном давлении до 1,3×10⁻⁴ Па. Выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с² одиночные) и линейные нагрузки до 2000 м/с². Сочленение — резьбовое, поляризация — одношпоночная.
