Назначение и область применения

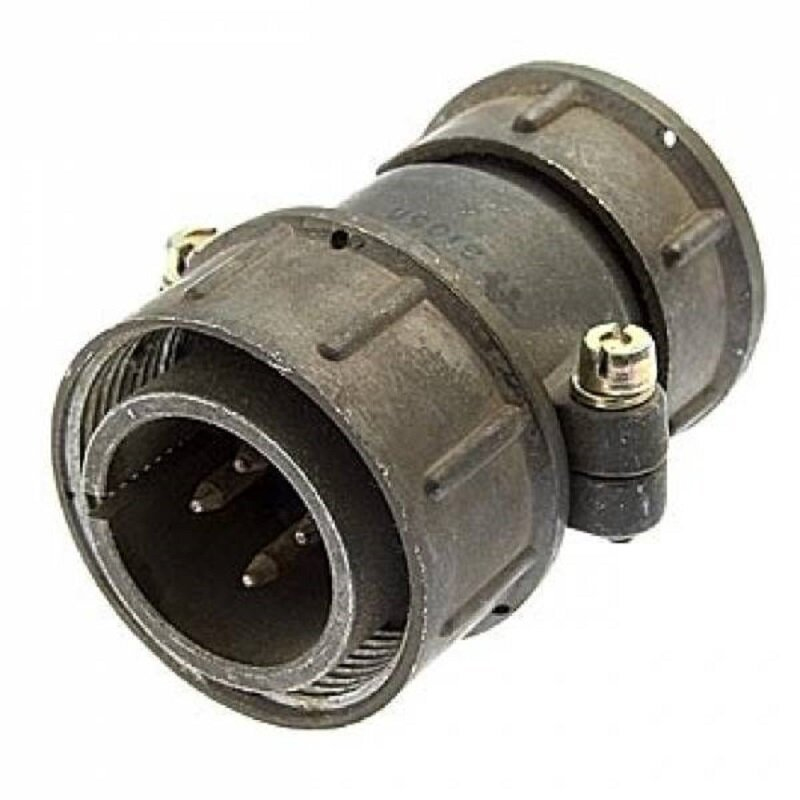

СШР28П4ЭШ8 — низкочастотный цилиндрический соединитель общего назначения, выпускаемый в виде вилки. Изделие применяется в радио- и радиотехнической аппаратуре для соединения проводов и кабелей в электрических цепях постоянного и переменного тока. Разъём относится к категории приборных соединителей и предназначен для работы во внутренних узлах аппаратуры.

Вилка используется совместно с ответной розеткой соответствующего типоразмера СШР28. Соединение обеспечивает электрический контакт четырёх цепей и механическую фиксацию за счёт резьбового соединения корпусов.

Расшифровка обозначения СШР28П4ЭШ8

• СШР — тип цилиндрического соединителя.
• 28 — условный размер корпуса.
• П — исполнение без патрубка, то есть приборная конструкция.
• 4 — количество контактов.
• Э — предназначена для экранированных цепей; в данном исполнении без патрубка под кабель.
• Ш — вилка, то есть часть разъёма, которая подключается к розетке или гнезду.
• 8 — условное число, определяющее схему разводки контактов.

Технические особенности

Соединитель имеет четыре контакта диаметром около 2,5 мм с серебряным покрытием. Рабочий ток на контакт составляет от 25 до 35 А в зависимости от источника питания и условий эксплуатации. Максимальное рабочее напряжение постоянного тока достигает 850 В. Переменный ток допустим на частотах до десятков мегагерц.

Сопротивление контактов — не более 1 мОм. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм. Такие параметры обеспечивают стабильную передачу сигнала и питания в составе аппаратуры.

Условия эксплуатации и механическая стойкость

Диапазон рабочих температур составляет примерно от минус 60 до плюс 60–85 градусов Цельсия. Исполнение без патрубка предполагает применение во внутренних узлах аппаратуры, где соединитель защищён от прямого воздействия внешней среды.

• Допустимая вибрация — до 300 метров на секунду в квадрате.
• Одиночные ударные перегрузки — до 5000 метров на секунду в квадрате.
• Ресурс сочленений-расчленений — порядка 500 циклов.
• Минимальная наработка — около 1000 часов.
• Срок сохраняемости — от 15 до 25 лет в зависимости от конкретного исполнения и технических условий.

Конструкция и монтаж

Соединение вилки с розеткой — резьбовое. Корпус имеет одношпоночную поляризацию, что обеспечивает правильную ориентацию при сочленении и исключает ошибку подключения. Вилка СШР28П4ЭШ8 выполнена приборной, без кабельного патрубка.

Контактные хвостовики рассчитаны на подсоединение проводов сечением до порядка 3 квадратных миллиметров. Допускается несколько перепаек, обычно до трёх.

Приёмка и исполнение

Товар поставляется с приёмкой «5». Год выпуска, согласно данным каталога, — 94-05. Краткое описание из каталога указывает на блочную заводскую упаковку. Производитель в данных о товаре не указан.

Артикул изделия — 41062. Категория — СШР28.
