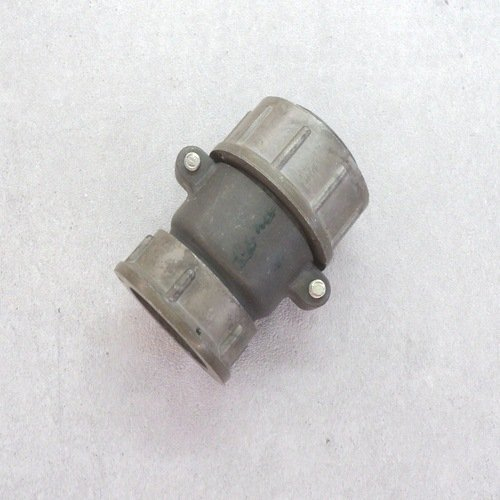

Назначение соединителя СШР28П4ЭШ8

СШР28П4ЭШ8 вилка «5» представляет собой цилиндрический низкочастотный негерметичный электрический разъем, предназначенный для подключения электрических цепей постоянного и переменного тока. Изделие применяется в радиоэлектронной аппаратуре, измерительных приборах и промышленном оборудовании для коммутации силовых и слаботочных цепей. Конструкция обеспечивает надежное электрическое соединение при частотах тока до 3 МГц и допускает рабочее напряжение до 850 В (амплитудное значение).

Подтвержденные технические особенности

Вилка СШР28П4ЭШ8 оснащена четырьмя контактами диаметром около 2,5 мм. Контакты обычно выполнены с серебряным напылением, что снижает переходное сопротивление и повышает стабильность соединения. Максимальный рабочий ток на один контакт составляет до 25–35 А в зависимости от исполнения, при этом общая токовая нагрузка соединителя может достигать нескольких десятков ампер.

Рабочий диапазон температур у большинства модификаций — от минус 60 до плюс 70…85 °C. Разъем выдерживает повышенную влажность и вибрационные нагрузки. Устройства рассчитаны на длительный срок службы — до тысячи и более циклов сочленения-расчленения, а срок сохраняемости составляет порядка 25 лет.

Вид приемки «5»

Вид приемки «5» соответствует определенному классу контроля и испытаний по техническим условиям. Это подтверждает повышенную надежность и соответствие стандартам для военной и промышленной аппаратуры. Покупателю следует учитывать, что приемка «5» гарантирует проведение расширенных испытаний, предусмотренных нормативной документацией.

Применение и совместимость

Соединитель СШР28П4ЭШ8 «5» используется совместно с розетками серии СШР и СШРГ, что обеспечивает взаимозаменяемость и простой монтаж за счет резьбового соединения корпусов. Такое исполнение позволяет применять вилку в составе бортовых систем, пультов управления, стоек питания и других устройств, где требуется быстрая и надежная коммутация.

Основные сферы применения включают:

• радиоэлектронную аппаратуру различного назначения;
• измерительные приборы и лабораторное оборудование;
• промышленное оборудование и силовые цепи;
• военную и специальную технику, где предъявляются повышенные требования к надежности.

Условия эксплуатации

Благодаря негерметичному исполнению вилка подходит для работы в отапливаемых помещениях, под навесом и в других условиях, где исключено прямое воздействие воды. Устойчивость к вибрациям и широкий температурный диапазон делают соединитель пригодным для подвижных объектов и техники, работающей в сложных климатических условиях.

Ключевые параметры в сводке

1. Тип: цилиндрический низкочастотный негерметичный разъем.
2. Количество контактов: 4, диаметр около 2,5 мм.
3. Рабочее напряжение: до 850 В (амплитудное значение).
4. Частота тока: до 3 МГц.
5. Ток на контакт: до 25–35 А в зависимости от исполнения.
6. Температурный диапазон: от минус 60 до плюс 70…85 °C.
7. Приемка: «5».
8. Совместимость: розетки серий СШР и СШРГ.

Артикул изделия — 8359, категория — СШР28. Производитель в предоставленных данных не указан. Все перечисленные характеристики относятся к типовым параметрам серии и могут уточняться в технических условиях на конкретную модификацию.
