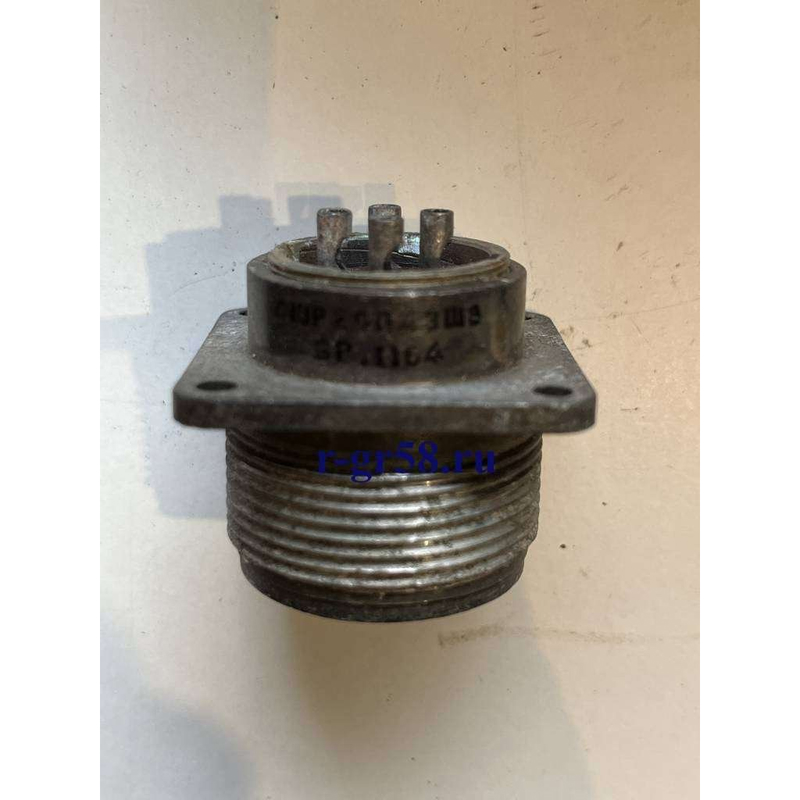

Назначение соединителя СШР28П4ЭШ8

СШР28П4ЭШ8 представляет собой низкочастотный цилиндрический негерметичный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Изделие применяется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения.

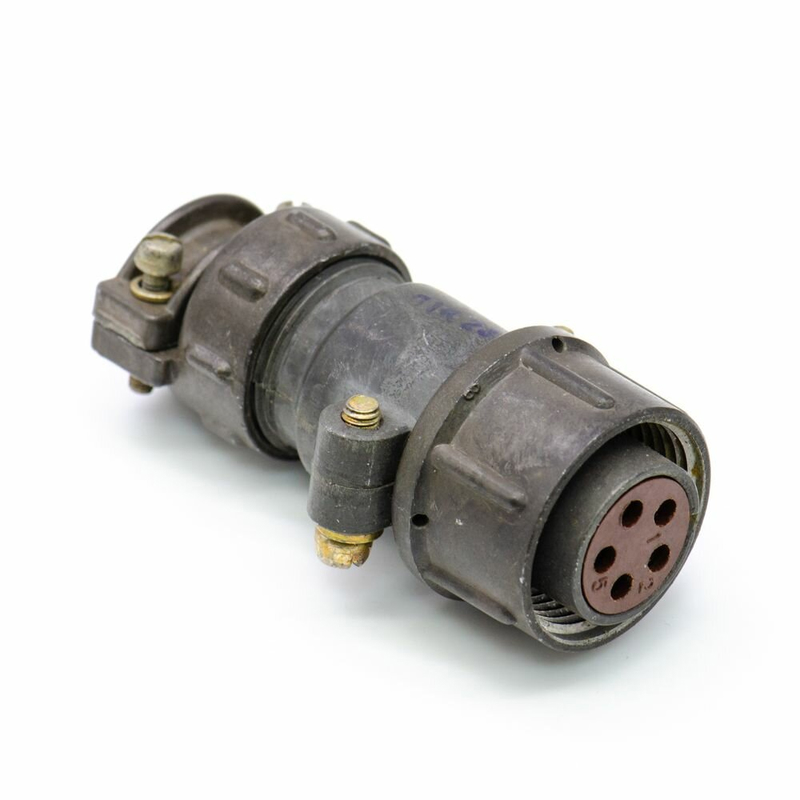

Конструктивно соединитель состоит из двух частей — вилки и розетки, которые могут быть как приборными, так и кабельными. Приборная часть изготавливается без патрубков, а кабельная часть может иметь прямой или угловой патрубок. Сочленение частей резьбовое, с одношпоночной поляризацией корпусов, что исключает неправильное подключение и обеспечивает надёжную фиксацию ответных частей.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя. Указанные значения следует учитывать при проектировании и эксплуатации электрических цепей.

• Сопротивление контактов — не более 1,3 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Максимальная токовая нагрузка — 100 А.
• Максимальная нагрузка на одиночный контакт — 35 А.
• Минимальное количество сочленений-расчленений — 500.
• Минимальная наработка — 1000 часов.
• Диапазон рабочих температур — от минус 60 °C до плюс 70 °C.
• Количество контактов — 4.
• Покрытие контактов — серебро, обеспечивающее хорошую проводимость и защиту от коррозии.

Расшифровка обозначения

Маркировка СШР28П4ЭШ8 читается следующим образом: СШР — тип соединителя; 28 — условный размер корпуса; П — конструктивное исполнение, для приборной части без патрубка; 4 — количество контактов; Э — вид гайки патрубка, для экранированного кабеля; Ш — вид контактов вилки.

Применение и приёмка

Соединитель востребован в узлах и блоках радиоэлектронной аппаратуры, где требуется коммутация цепей с повышенной токовой нагрузкой и стабильными электрическими параметрами. Резьбовое сочленение с поляризацией корпусов упрощает монтаж и снижает риск ошибок при сборке, а серебряное покрытие контактов поддерживает стабильное переходное сопротивление в течение всего срока службы.

Изделие поставляется с приёмкой «5», что подтверждает соответствие дополнительным требованиям качества и пригодность для применения в ответственных электротехнических и радиотехнических системах. Гарантированная наработка 1000 часов и ресурс не менее 500 сочленений-расчленений делают соединитель надёжным элементом для длительной эксплуатации в составе различных электрических систем, обеспечивая стабильность и долговечность работы.

Артикул: 8357. Категория: СШР28.
