Назначение соединителя СШР28П4ЭШ8

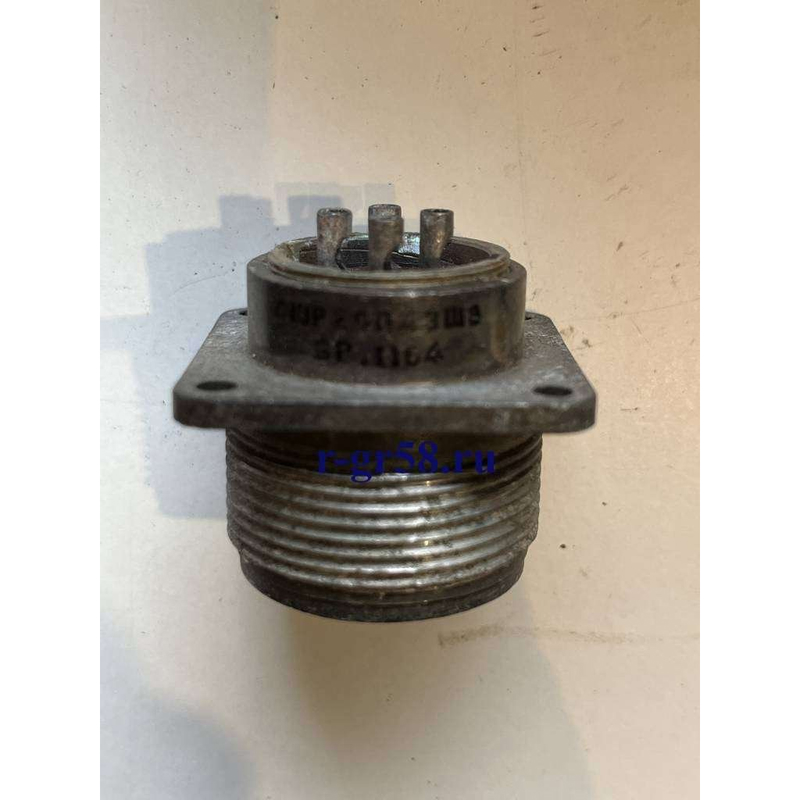

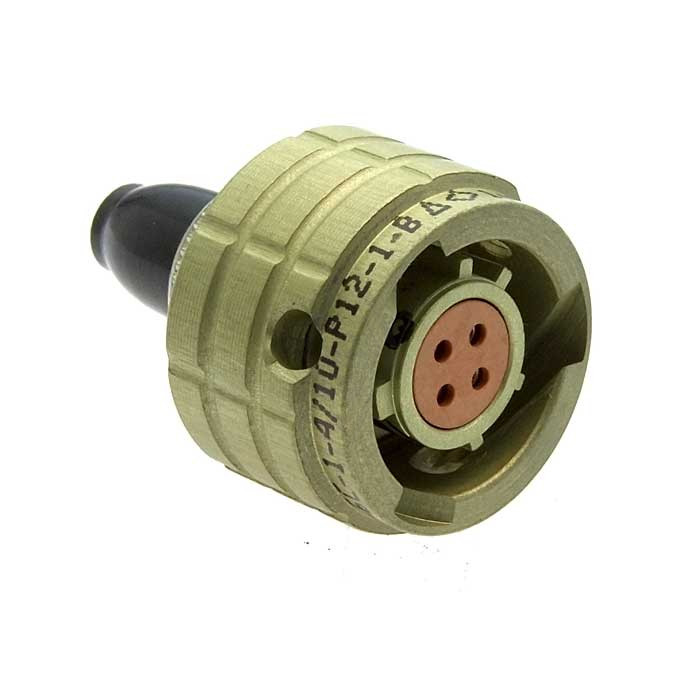

СШР28П4ЭШ8 представляет собой низкочастотный цилиндрический электрический соединитель (разъём), выполненный в виде вилки. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Основная функция — соединение и разъединение проводов и кабелей в электро- и радиоаппаратуре, обеспечение надёжного электрического контакта при эксплуатации в жёстких условиях.

Соединитель относится к негерметичному типу и конструктивно состоит из двух частей — вилки и розетки. Данная позиция поставляется как вилка, то есть ответная часть для установки на кабельной стороне.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя.

• Тип: негерметичный цилиндрический низкочастотный соединитель.
• Количество контактов: 4.
• Покрытие контактов: серебро.
• Сопротивление контактов: не более 1,3 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Максимальная токовая нагрузка: 100 А, при этом на одиночный контакт — до 35 А.
• Рабочая температура: от минус 60 °C до плюс 70 °C.
• Приёмка: «5».

Указанные значения отражают электрические и температурные возможности изделия и позволяют использовать его в цепях с существенной токовой нагрузкой.

Условия эксплуатации и устойчивость к воздействиям

Соединитель СШР28П4ЭШ8 рассчитан на работу в условиях повышенных механических и климатических нагрузок. Он способен выдерживать синусоидальную вибрацию с диапазоном частот от 1 до 5000 Гц и ускорением до 300 метров на секунду в квадрате. Предусмотрена стойкость к механическим ударам: одиночным до 10000 метров на секунду в квадрате и многократным до 1500 метров на секунду в квадрате. Кроме того, изделие сохраняет работоспособность при пониженном атмосферном давлении вплоть до 1,3 умноженное на 10 в минус второй степени Паскаля.

Такие характеристики делают разъём пригодным для аппаратуры, эксплуатируемой в тяжёлых условиях, включая вибрационные и ударные нагрузки.

Расшифровка условного обозначения

Маркировка соединителя имеет строгую структуру и содержит ключевую информацию о конструкции:

1. СШР — тип соединителя.
2. 28 — условный размер корпуса.
3. П — конструктивное исполнение (без патрубка).
4. 4 — количество контактов.
5. Э — вид гайки патрубка, предназначенной для экранированного кабеля.
6. Ш — вид контактов, в данном случае вилка.
7. 8 — обозначение сочетания контактов.

Применение

СШР28П4ЭШ8 применяется в электронике и радиотехнике для надёжного соединения компонентов и обеспечения стабильной работы электрических цепей. Благодаря исполнению с гайкой патрубка под экранированный кабель, соединитель подходит для внутреннего монтажа в условиях повышенных требований к электромагнитной совместимости. Изделие востребовано в составе электро- и радиоаппаратуры, где необходимо быстрое и надёжное сочленение и расчленение цепей при сохранении стабильных электрических параметров.
