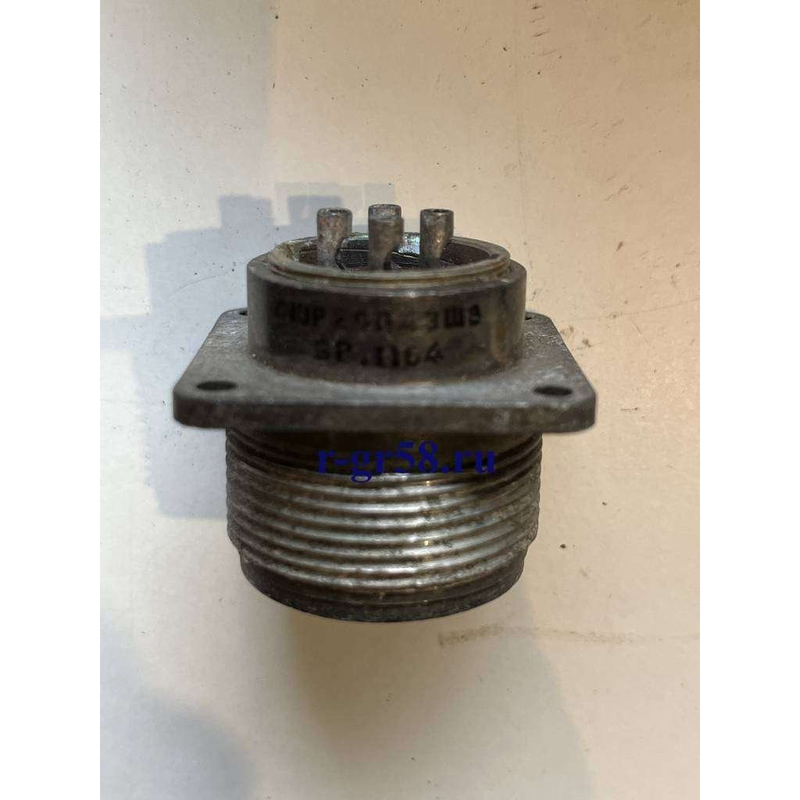

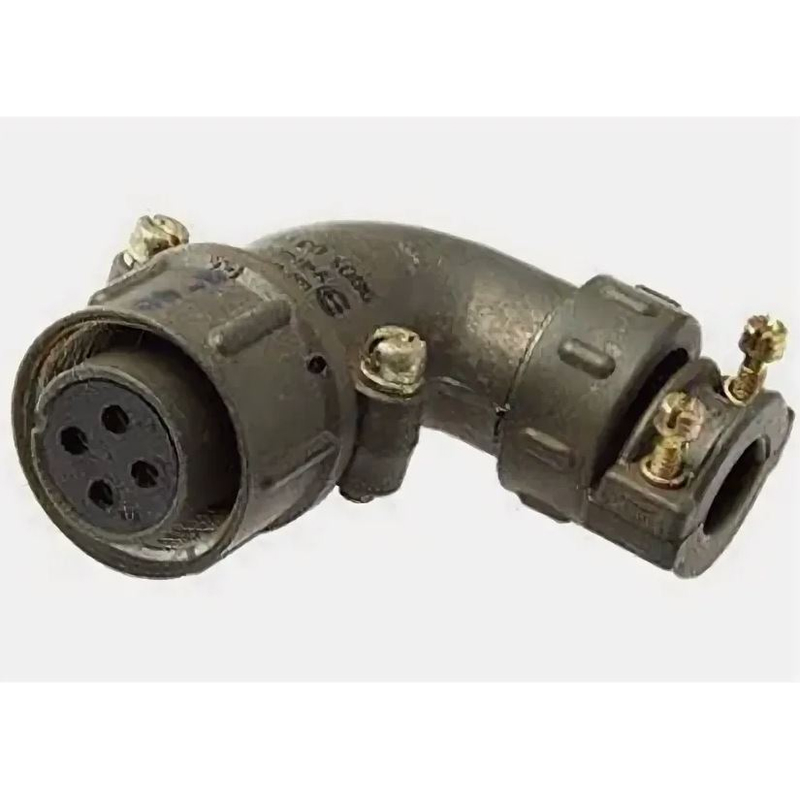

Назначение соединителя СШР28П4ЭШ8

СШР28П4ЭШ8 — кабельная розетка серии цилиндрических низкочастотных соединителей СШР, предназначенная для применения в радиоэлектронной и радиотехнической аппаратуре в качестве универсального соединителя общего назначения. Изделие обеспечивает электрическое соединение цепей постоянного и переменного тока и рассчитано на эксплуатацию как внутри помещений, так и в наружных условиях при защите от пыли и влаги.

Розетка относится к категории кабельных, то есть монтируется на кабель, а не на панель аппаратуры. Исполнение для экранированного кабеля позволяет применять соединитель в цепях, где требуется экранирование и защита от внешних электромагнитных помех.

Расшифровка маркировки

Обозначение СШР28П4ЭШ8 построено по стандартной схеме серии СШР и содержит следующую информацию:

• СШР — тип цилиндрического низкочастотного соединителя;
• 28 — условный размер корпуса;
• П — исполнение с прямым патрубком;
• 4 — количество контактов;
• Э — исполнение для экранированного кабеля;
• Ш — розетка;
• 8 — сочетание контактов: четыре гнезда диаметром 2,5 миллиметра.

Артикул изделия — 8364. Приёмка выполнена по категории «5», что подтверждает соответствие требованиям приёмо-сдаточных испытаний, установленным для данной категории.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного соединителя:

• рабочий ток — до 25 А;
• максимальное напряжение постоянного тока — до 850 В;
• диапазон частот переменного тока — до 3 МГц;
• сопротивление контактов с серебряным покрытием — не более 1 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• сечение подключаемых проводов — до 3 квадратных миллиметров;
• ресурс сочленений-расчленений — 500 циклов;
• наработка — не менее 1000 часов;
• климатическое исполнение — УХЛ;
• стойкость к вибрационным и ударным нагрузкам — ускорение до 2000 метров на секунду в квадрате.

Контактная группа состоит из четырёх гнёзд диаметром 2,5 миллиметра, что соответствует индексу «8» в маркировке. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление при длительной эксплуатации.

Область применения и условия эксплуатации

Соединитель применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Благодаря стойкости к вибрационным и ударным воздействиям с ускорением до 2000 метров на секунду в квадрате розетка может устанавливаться в аппаратуру, к которой предъявляются требования по вибро- и ударопрочности.

Климатическое исполнение УХЛ допускает работу соединителя во внутренних и наружных условиях. Для наружной эксплуатации необходимо обеспечить защиту от пыли и влаги. Ресурс в 500 циклов сочленений-расчленений и наработка не менее 1000 часов определяют области применения, где важны надёжность и умеренное число подключений.

Розетка монтируется на экранированный кабель и работает в составе кабельных сборок и жгутов радиоэлектронной аппаратуры. Исполнение с прямым патрубком упрощает прокладку кабеля и крепление соединителя.

Ключевые особенности

• Четырёхконтактная схема с гнёздами диаметром 2,5 миллиметра;
• Рабочий ток до 25 А и напряжение до 850 В;
• Серебряное покрытие контактов;
• Высокое сопротивление изоляции — не менее 5000 МОм;
• Исполнение для экранированного кабеля;
• Климатическое исполнение УХЛ;
• Приёмка по категории «5».

СШР28П4ЭШ8 подходит для задач, где требуется надёжное соединение силовых и сигнальных цепей в составе радиоэлектронной и радиотехнической аппаратуры, эксплуатируемой как в помещениях, так и на открытом воздухе с соответствующей защитой.
