Назначение

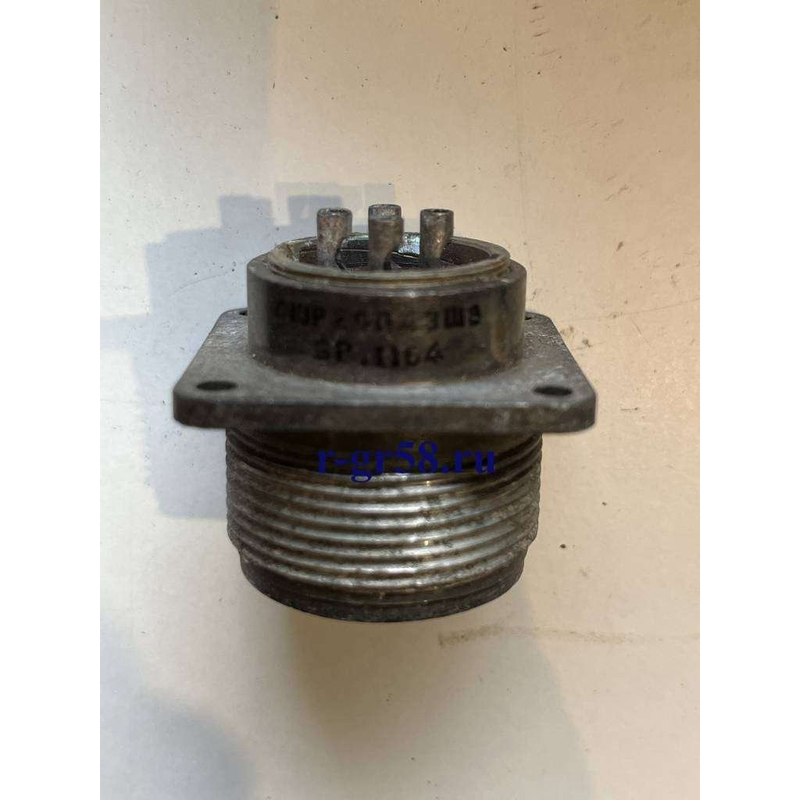

СШР28П4ЭШ8 — кабельная розетка, предназначенная для соединения и разъединения электрических цепей постоянного и переменного тока. Изделие применяется в электро- и радиоаппаратуре, где требуется надёжная коммутация при повышенных токах и напряжении. Розетка входит в состав соединителей типа СШР — неразъёмных резьбовых соединений, состоящих из вилки и розетки, которые могут быть приборными или кабельными.

Кабельное исполнение розетки позволяет подключать её к кабелю, а резьбовое сочленение обеспечивает механическую фиксацию и устойчивость к вибрационным и ударным нагрузкам.

Технические характеристики

• Тип соединителя: СШР — соединитель с резьбовым соединением.
• Условный размер корпуса: 28.
• Количество контактов: 4.
• Сочетание контактов: 8.
• Рабочее напряжение: до 850 В (амплитудное значение).
• Рабочий ток: до 25 А.
• Максимальная токовая нагрузка: 100 А.
• Диаметр контактов: 2,5 мм.
• Покрытие контактов: серебро.
• Сопротивление контактов: не более 1 мОм.
• Сопротивление изоляции: не менее 5000 МОм.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне климатических воздействий. Температура окружающего воздуха при эксплуатации — от минус 60 °C до плюс 60 °C. Температура перегрева контактов в рабочем режиме достигает плюс 110 °C.

Изделие сохраняет работоспособность при пониженном атмосферном давлении до 1,3·10−4 Па. Пониженное давление не нарушает электрических параметров и механической целостности соединителя.

Механическая стойкость

• Вибрация: диапазон частот от 1 Гц до 5000 Гц с ускорением до 300 м/с².
• Ударные нагрузки однократного действия: до 5000 м/с².
• Ударные нагрузки многократного действия: до 350 м/с².

Такие параметры позволяют использовать розетку в составе аппаратуры, подвергающейся интенсивным механическим воздействиям при транспортировке и эксплуатации.

Конструкция и монтаж

Розетка является кабельной частью соединителя и может иметь прямой или угловой патрубок для ввода кабеля. Сочленение с ответной частью выполняется резьбовым способом, что исключает самопроизвольное разъединение.

Метод монтажа — пайка. При пайке обеспечивается надёжный электрический контакт с проводниками кабеля. Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность соединения.

Применение

СШР28П4ЭШ8 применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Универсальность конструкции делает розетку пригодной для различных промышленных и бытовых приложений, где требуются рабочие токи до 25 А и напряжения до 850 В.

Изделие может использоваться в составе кабельных сборок, пультов, блоков питания и другой аппаратуры, работающей в тяжёлых климатических и механических условиях.

Приёмка

Товар имеет приёмку «5». Это подтверждает соответствие изделия установленным требованиям по качеству и пригодность для применения в ответственных электро- и радиотехнических устройствах.
