Назначение соединителя СШР28П4ЭШ8

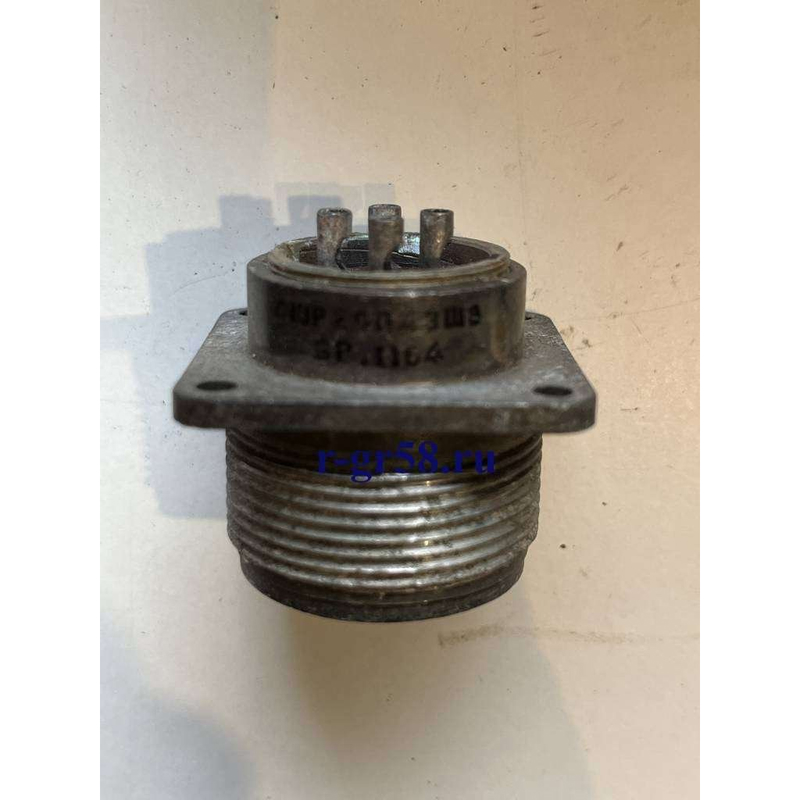

СШР28П4ЭШ8 — это кабельная розетка (разъём) типовой серии СШР, предназначенная для соединения и разъединения проводов, кабелей и блоков в электрических цепях. Соединитель применяется как при постоянном, так и при переменном токе с частотой сигнала до 3 МГц и рассчитан на рабочее напряжение не более 850 В.

Изделие применяется в электронике и радиоаппаратуре, где требуется надёжное и разъёмное электрическое соединение с экранированием кабеля. Кабельное исполнение розетки позволяет подключать экранированный кабель непосредственно к корпусу прибора или к ответной части.

Расшифровка обозначения и исполнение

Маркировка СШР28П4ЭШ8 построена по стандартной схеме и содержит следующие сведения:

• СШР — тип соединителя;
• 28 — условный размер корпуса;
• П — конструктивное исполнение, прямой патрубок;
• 4 — количество контактов (4 контакта);
• Э — исполнение для экранированного кабеля;
• Ш — тип разъёма, розетка;
• 8 — обозначение сочетания контактов.

Соединитель состоит из двух частей — вилки и розетки. Корпус изготовлен из металла, что обеспечивает механическую прочность и экранирующие свойства. Покрытие контактов — серебряное, метод монтажа — пайка, что даёт надёжное и стабильное соединение.

Технические характеристики

Основные параметры розетки СШР28П4ЭШ8 подтверждены эксплуатационными данными:

• рабочий ток — до 25 А;
• максимальное рабочее напряжение — не более 850 В;
• диапазон рабочих частот — до 3 МГц;
• количество сочленений — до 500;
• минимальная наработка — 1000 часов;
• сопротивление изоляции — не менее 5000 МОм;
• температурный диапазон — от минус 60 °C до плюс 60 °C, с учётом перегрева до плюс 110 °C;
• габаритные размеры — 58,1 на 49,1 на 38,5 мм;
• приёмка — «5».

Условия эксплуатации

Соединитель рассчитан на работу в различных климатических условиях. Допускается эксплуатация при пониженном атмосферном давлении до 1,3 умноженное на 10 в минус третьей степени Паскаля.

Устройство выдерживает синусоидальную вибрацию в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Механические удары: одиночные — до 5000 метров на секунду в квадрате, многократные — до 350 метров на секунду в квадрате.

Применение

Розетка СШР28П4ЭШ8 применяется для коммутации цепей в радиоэлектронной аппаратуре, приборах и блоках, где необходимы экранированное подключение кабеля и устойчивость к вибрационным и ударным нагрузкам. Благодаря металлическому корпусу, серебряному покрытию контактов и паяному монтажу соединитель обеспечивает стабильный контакт и долговечность в эксплуатации. Изделие подходит для использования в составе ответных вилок серии СШР соответствующего типоразмера.
