Назначение

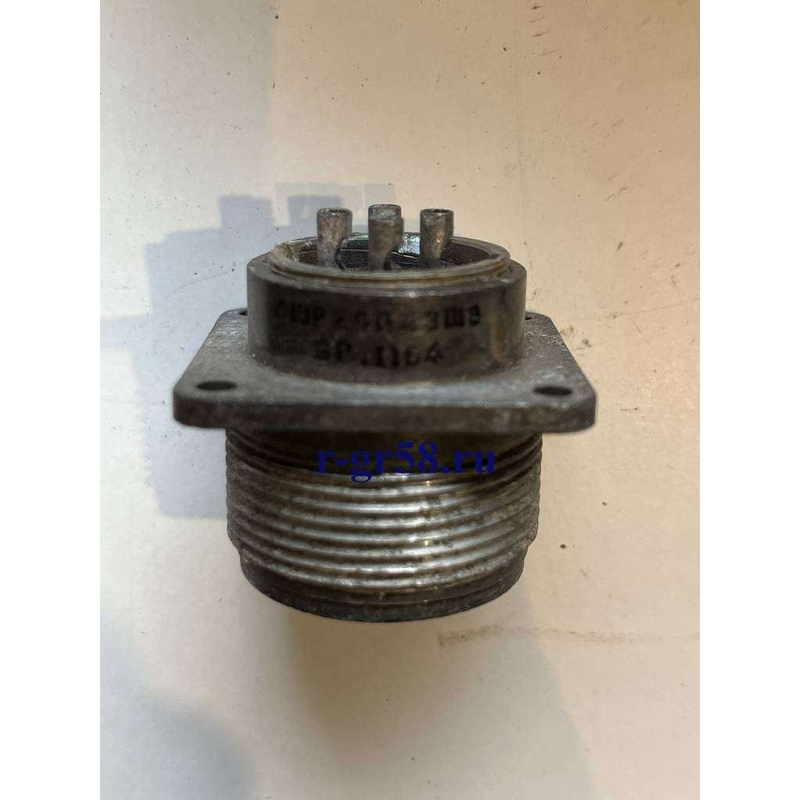

СШР28П4ЭШ8 — кабельная розетка из серии цилиндрических низкочастотных соединителей типа СШР. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Розетка устанавливается на кабельной части и предназначена для работы в электрических цепях постоянного и переменного тока.

Соединители серии СШР состоят из двух частей: вилки и розетки. Сочленение частей резьбовое, поляризация корпусов выполнена одношпоночной, что исключает неправильное подключение и обеспечивает надёжный электрический контакт при эксплуатации.

Конструктивные особенности

Маркировка СШР28П4ЭШ8 содержит полную информацию о конструкции изделия. Каждый элемент обозначения соответствует определённому параметру соединителя.

• Тип соединителя — СШР, цилиндрический низкочастотный.
• Условный размер корпуса — 28.
• Конструктивное исполнение — П, с прямым патрубком для кабельной части.
• Количество контактов — 4.
• Вид гайки патрубка — Э, для экранированного кабеля.
• Вид контактов — Ш, розетка для кабельной части.
• Сочетание контактов — 8, условное число.
• На корпусе изделия выполнена гравировка.

Технические характеристики

Ниже приведены подтверждённые параметры розетки СШР28П4ЭШ8, определяющие её применение в аппаратуре.

• Рабочий ток — 25 А.
• Максимальное рабочее напряжение постоянного тока — не более 850 В.
• Диаметр контактов — 2,5 мм.
• Покрытие контактов — серебро.
• Сопротивление контактов — 1 мОм; по другим источникам 1,3 мОм.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
• Диапазон частот — до 3 МГц.
• Количество сочленений-расчленений — 500.
• Минимальная наработка — 1000 ч.
• Срок сохраняемости — не менее 15 лет; по другим источникам 25 лет.
• Метод монтажа — пайка.
• Температура окружающей среды — от минус 60 °С до плюс 60 °С.
• Габаритные размеры — 58,1 на 49,1 на 38,5 мм.

Применение и условия эксплуатации

Розетка СШР28П4ЭШ8 используется в составе электрических цепей постоянного и переменного тока радиоэлектронной и радиотехнической аппаратуры. Благодаря прямому патрубку для кабельной части и гайке для экранированного кабеля изделие подходит для монтажа экранированных кабельных линий, где требуется защита от внешних помех.

Монтаж выполняется пайкой. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление, а большой ресурс сочленений-расчленений — 500 циклов — позволяет использовать розетку в разъёмных соединениях, требующих периодического подключения и отключения.

Расширенный температурный диапазон от минус 60 °С до плюс 60 °С и высокая стойкость изоляции позволяют применять соединитель в аппаратуре, работающей в сложных климатических условиях. Длительный срок сохраняемости делает целесообразным хранение изделия в составе комплектов запасных частей и принадлежностей.

Краткое резюме

СШР28П4ЭШ8 — четырёхконтактная кабельная розетка с прямым патрубком под экранированный кабель, рассчитанная на рабочий ток 25 А и напряжение до 850 В. Изделие монтируется пайкой, имеет серебряное покрытие контактов и предназначено для эксплуатации в радиоэлектронной и радиотехнической аппаратуре в цепях постоянного и переменного тока.
