Назначение разъёма СШР28П4ЭШ-А «5»

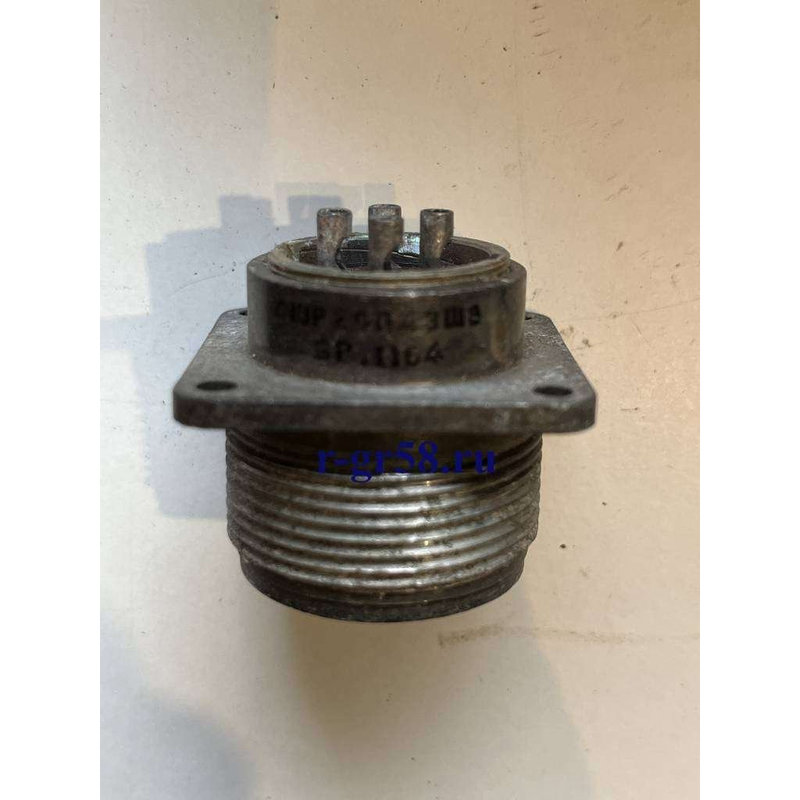

СШР28П4ЭШ-А «5» — это цилиндрический низкочастотный разъём серии СШР, выполненный в виде кабельной розетки. Изделие предназначено для создания надёжных электрических соединений в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Разъём применяется как во внутренних, так и в наружных условиях при условии защиты от пыли и влаги.

Конструкция розетки рассчитана на эксплуатацию в жёстких условиях: она сохраняет работоспособность при пониженном атмосферном давлении, интенсивной вибрации и ударных нагрузках. Это делает её пригодной для использования в составе ответственных электрических систем, где требуется стабильный контакт и механическая прочность соединения.

Подтверждённые технические характеристики

Основные параметры разъёма СШР28П4ЭШ-А «5» подтверждены данными производителя и приведены ниже.

• Количество контактов: 4 штуки, диаметр каждого контакта 2,5 мм.
• Рабочий ток на один контакт: 25 А, суммарный ток по всем контактам — до 100 А.
• Сопротивление контактов: не более 1,3 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Диапазон рабочих температур: от минус 60 до плюс 70 градусов Цельсия, с учётом перегрева допускается нагрев до плюс 110 градусов Цельсия.
• Пониженное давление: до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.
• Вибрационные нагрузки: ускорение до 300 метров на секунду в квадрате в диапазоне частот от 1 до 5000 Гц.
• Ударные нагрузки: от 5000 до 10000 метров на секунду в квадрате.
• Ресурс: 500 сочленений и расчленений, наработка 1000 часов.

Указанные значения позволяют использовать разъём в цепях с высокой токовой нагрузкой, где предъявляются повышенные требования к стабильности переходного сопротивления и электрической прочности изоляции.

Расшифровка обозначения

Маркировка СШР28П4ЭШ-А «5» имеет следующую структуру. Сочетание СШР указывает на тип изделия — розетка. Число 28 обозначает размер корпуса. Буква П соответствует прямому патрубку. Цифра 4 указывает на количество контактов. Буква Э свидетельствует о предназначении для экранированного кабеля. Буква Ш уточняет, что это именно розетка. Буква А обозначает вариант исполнения. Индекс «5» в кавычках относится к приёмке «5».

Применение и условия эксплуатации

Разъём СШР28П4ЭШ-А «5» применяется для коммутации электрических цепей в составе кабельных сборок, приборных стоек и блоков, работающих в условиях вибрации, ударов и перепадов давления. Благодаря четырём силовым контактам диаметром 2,5 мм изделие подходит для передачи значительных токов, а исполнение для экранированного кабеля обеспечивает возможность защиты линии от электромагнитных помех.

Приёмка «5» подтверждает соответствие изделия установленным требованиям качества и пригодность для использования в ответственных применениях. Розетка рассчитана на многократное сочленение и расчленение в пределах указанного ресурса, что удобно при проведении монтажных, наладочных и ремонтных работ.

Для сохранения заявленных характеристик необходимо соблюдать условия эксплуатации: не превышать допустимое напряжение 850 В, рабочую частоту 3 МГц и токовые нагрузки на контакты, а также обеспечивать защиту разъёма от прямого воздействия пыли и влаги при наружной установке. При соблюдении этих требований изделие сохраняет надёжный контакт и изоляционные свойства в течение всего срока службы.
