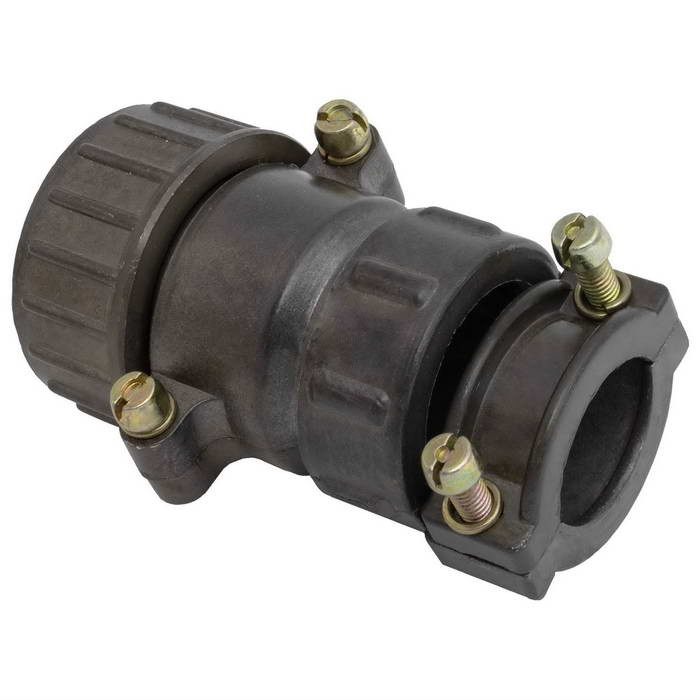

Соединитель СШР28П4ЭГ8 представляет собой кабельную вилку с прямым патрубком и гайкой для экранированного кабеля. Он предназначен для использования в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Технические характеристики

• Тип соединителя : СШР

• Условный размер корпуса : 28

• Конструктивное исполнение : П – с прямым патрубком

• Количество контактов : 4

• Вид гайки патрубка : Э – для экранированного кабеля

• Вид контактов : Г – вилка (для кабельной части)

• Сочетание контактов : 8

Применение

Соединители СШР28П4ЭГ8 используются для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для внутреннего монтажа в исполнении УХЛ.

Эксплуатационные условия

• Температура окружающего воздуха : от -60°C до +70°C

• Синусоидальная вибрация : от 1 Гц до 5000 Гц с ускорением 300 м/с?

• Механический удар : одиночный – 10000 м/с?, многократный – 1500 м/с?

• Атмосферное давление : до 1,3·10?? Па (10?? мм рт. ст.).

Технические параметры

• Сопротивление контактов : не более 1,3 мОм

• Сопротивление изоляции : не менее 5000 МОм

• Максимальная токовая нагрузка на одиночный контакт : 35 А

• Количество сочленений-расчленений : 500

• Минимальная наработка : 1000 часов.
