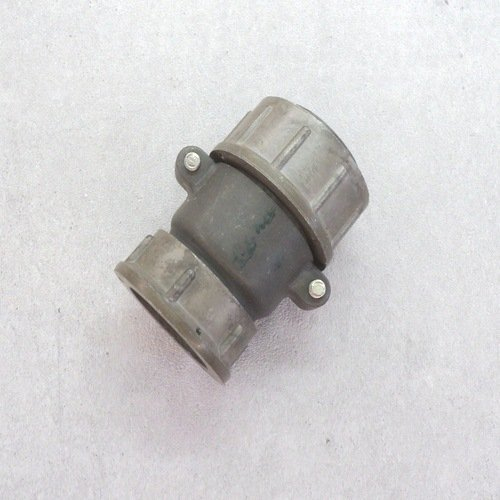

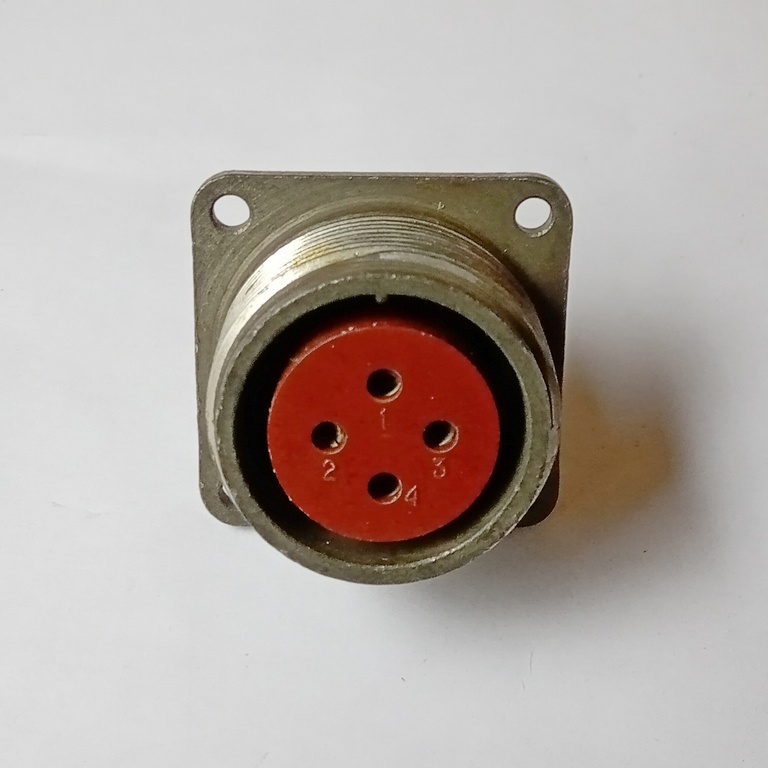

Соединитель СШР28П4ЭГ8 представляет собой негерметичную розетку, предназначенную для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц при максимальном напряжении до 850 В. Он состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными.

Технические характеристики

• Тип соединителя : СШР (негерметичный).
• Условный размер корпуса : 28.
• Количество контактов : 4.
• Сочетание контактов : 8.
• Вид гайки патрубка : Э (для экранированного кабеля).
• Конструктивное исполнение : П (с прямым патрубком).

Электрические параметры

• Сопротивление контактов : не более 1,3 мОм.
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.
• Максимальная токовая нагрузка : 100 А; на одиночный контакт — до 35 А.
• Количество сочленений-расчленений : до 500 раз.
• Минимальная наработка : не менее 1000 часов.
• Срок сохраняемости : до 25 лет.

Условия эксплуатации

• Рабочая температура : от -60 °C до +70 °C.
• Синусоидальная вибрация : диапазон частот от 1 до 5000 Гц с ускорением до 300 м/с?.
• Механический удар :
  • Одиночного действия: до 10000 м/с?.
  • Многократного действия: до 1500 м/с?.

Конструкция

розетка имеет резьбовое соединение и одношпоночную поляризацию корпусов. Контакты покрыты серебром, что обеспечивает хорошую проводимость и защиту от коррозии. Соединитель предназначен для монтажа с экранированными кабелями, что делает его подходящим для использования в условиях повышенных требований к электромагнитной совместимости. Данная модель соединителя широко применяется в различных электрических устройствах и системах, требующих надежного соединения при высоких нагрузках и сложных условиях эксплуатации.
