Назначение разъёма СШР28П4ЭГ8

СШР28П4ЭГ8 ВИЛКИ — это низкочастотный цилиндрический кабельный разъём‑вилка, входящий в серию СШР и предназначенный для соединения электрических цепей постоянного и переменного тока в различных промышленных и электротехнических устройствах. Изделие применяется там, где требуется надёжная коммутация силовых и сигнальных линий при воздействии вибрации, ударов и перепадов температуры.

Буквенно‑цифровое обозначение расшифровывается следующим образом:

• «СШР» — серия цилиндрических низкочастотных соединителей;
• «28» — условный размер корпуса;
• «П» — конструктивное исполнение с прямым патрубком;
• «4» — количество контактов в вилке;
• «Э» — тип гайки патрубка для экранированного кабеля;
• «Г8» — вилка с определённым сочетанием контактов «8».

Конструкция и подтверждённые особенности

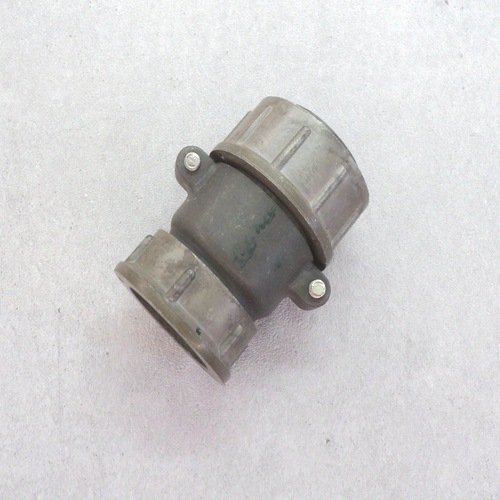

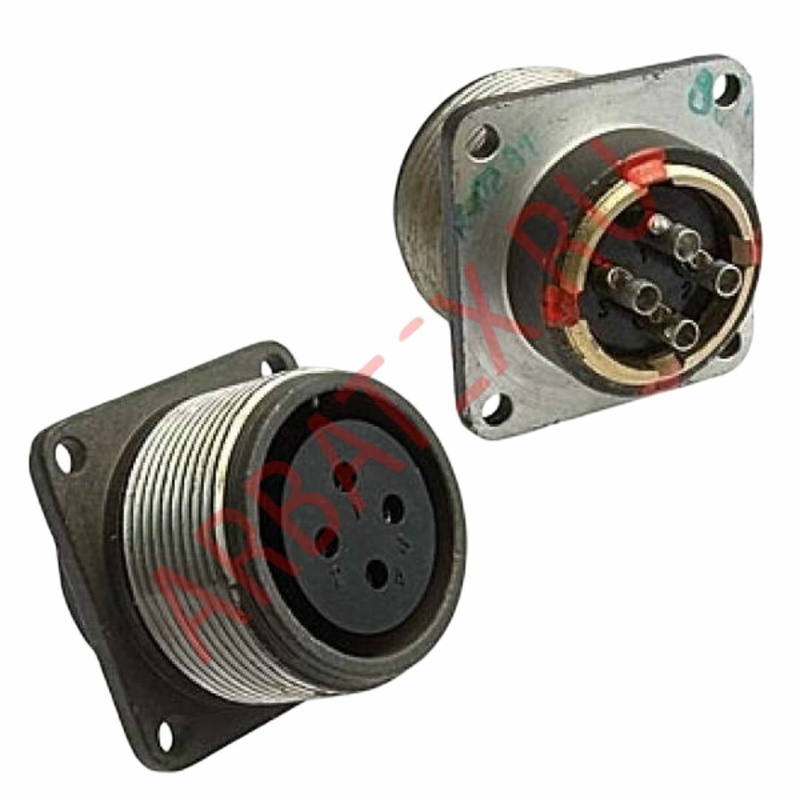

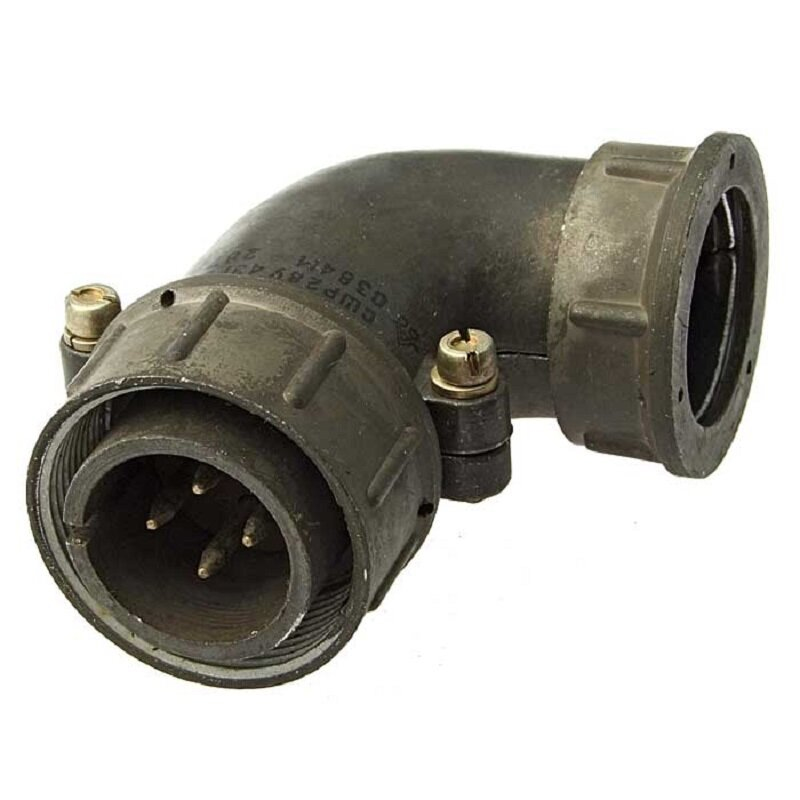

Разъём выполнен в виде цилиндрической металлической вилки с прямым патрубком, в котором размещаются четыре контакта диаметром 2,5 мм. Конструкция предназначена для присоединения экранированного кабеля, что обеспечивает защиту передаваемых цепей от электромагнитных помех.

• Количество контактов: 4 штуки, диаметр каждого контакта 2,5 мм.
• Максимальный ток на один контакт — порядка 25 А, суммарный рабочий ток разъёма — до 100 А.
• Максимальное рабочее напряжение постоянного тока — до 850 В; допустима работа в цепях переменного тока с частотой до нескольких мегагерц.
• Сопротивление контактов не превышает примерно 1–1,3 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Климатическое исполнение — УХЛ, то есть для умеренного и холодного климата.
• Рабочий диапазон температур обычно составляет примерно от минус 60 градусов Цельсия до плюс 85 градусов Цельсия, относительная влажность — до 98 процентов при 25 градусах Цельсия.
• Соединитель рассчитан на многократное сочленение и расчленение — до порядка 500 циклов.
• Срок сохраняемости — порядка 25 лет.

Механическая и вибрационная стойкость

Изделие обладает высокой механической и вибрационной стойкостью. Разъём устойчив к синусоидальной вибрации в широком диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, что соответствует примерно 30 g. Он способен выдерживать одиночные механические удары с ускорением до нескольких тысяч метров на секунду в квадрате, а также многократные удары с меньшим, но значительным ускорением.

Такие характеристики делают СШР28П4ЭГ8 пригодным для применения в вибро‑ и ударонагруженных устройствах, включая промышленное оборудование, транспортные и стационарные электротехнические установки.

Применение и условия эксплуатации

Разъём может применяться как внутри помещений, так и наружу при дополнительной защите от пыли и влаги. Благодаря экранированному исполнению патрубка и высокой стойкости к внешним воздействиям, вилка востребована в цепях постоянного и переменного тока промышленных устройств, где важны надёжный контакт и долгий срок службы.

Артикул изделия — 8349, категория — СШР28. Производитель в предоставленных данных не указан. Комплектация, сертификаты, стандарты, гарантия и страна производства в исходных сведениях не приводятся.
