Назначение соединителя СШР28П4ЭГ8

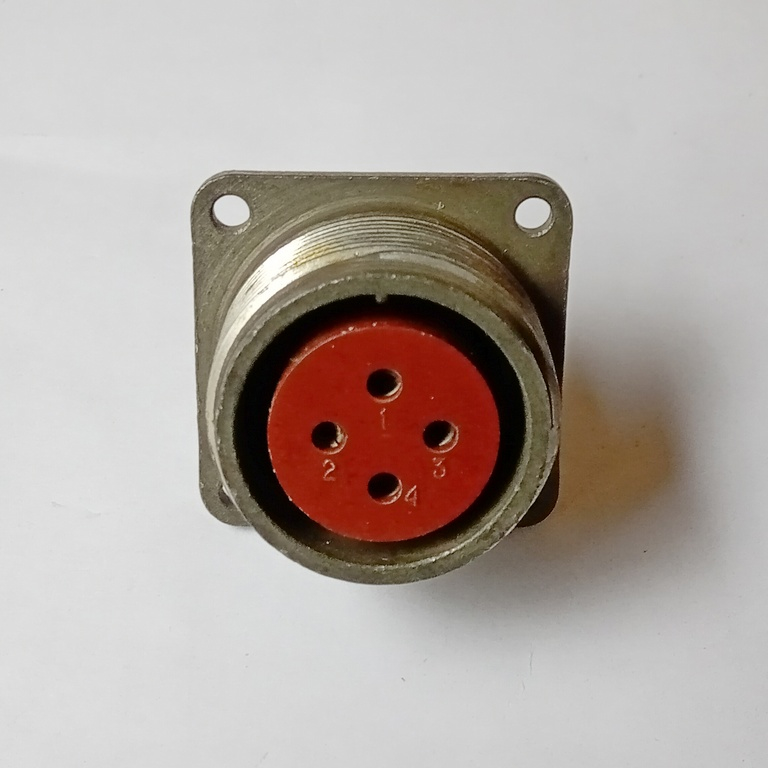

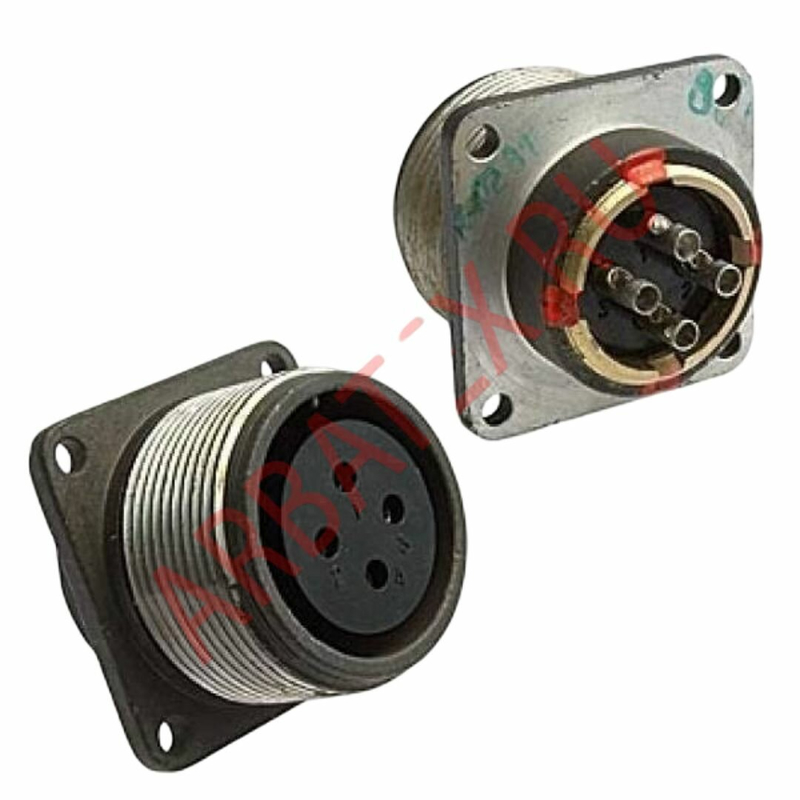

СШР28П4ЭГ8 представляет собой низкочастотный цилиндрический электрический соединитель, выполненный в виде вилки. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения. Соединитель работает при частотах до 3 мегагерц и напряжении до 850 вольт амплитудного значения.

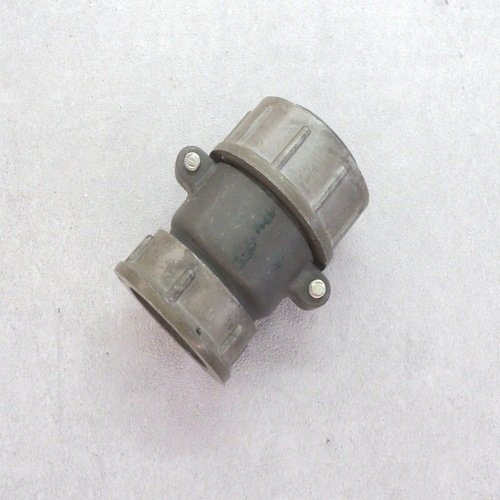

Вилка входит в состав разъёмного соединения, состоящего из двух ответных частей — вилки и розетки. Каждая из частей может быть выполнена в блочном (приборном) или кабельном исполнении. Блочная часть изготавливается без патрубков, а кабельная часть может оснащаться прямым или угловым патрубком. Это обеспечивает гибкость при компоновке аппаратуры и монтаже кабельных линий.

Подтверждённые технические особенности

Конструкция и параметры соединителя ориентированы на применение в ответственных электротехнических и радиоэлектронных узлах. Ниже приведены основные характеристики изделия.

• Количество контактов — 4.
• Сопротивление контактов — не более 1,3 миллиома.
• Сопротивление изоляции — не менее 1000 мегаом.
• Температурный диапазон — от минус 60 до плюс 70 градусов Цельсия.
• Рабочая температура окружающей среды — от минус 60 до плюс 85 градусов Цельсия.
• Метод монтажа — пайка.
• Покрытие контактов — серебро.

Малый контактный сопротивление и высокое сопротивление изоляции подтверждают пригодность вилки для цепей, где важна стабильность электрического соединения и минимальные потери сигнала. Серебряное покрытие контактов снижает переходное сопротивление и повышает надёжность коммутации.

Условия эксплуатации и устойчивость к нагрузкам

Соединитель СШР28П4ЭГ8 рассчитан на работу в жёстких условиях. Он способен выдерживать синусоидальную вибрацию в диапазоне частот от 1 до 5000 герц с ускорением до 300 метров на секунду в квадрате. Механические удары с ускорением до 10000 метров на секунду в квадрате для одиночного действия и до 1500 метров на секунду в квадрате для многократного действия также не нарушают работоспособность изделия. Кроме того, соединитель сохраняет параметры при пониженном атмосферном давлении.

Применение

Вилка СШР28П4ЭГ8 применяется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Изделие подходит для монтажа экранированных кабелей, что делает его востребованным в условиях с высоким уровнем электромагнитных помех. Благодаря цилиндрической конструкции и надёжному контакту соединитель обеспечивает стабильную передачу сигнала и питания.

Данный соединитель является частью более широкого семейства соединителей СШР, которое включает различные типы и конструкции. Это обеспечивает гибкость применения в разных электрических системах и позволяет подбирать совместимые ответные части в рамках одной серии. Вилка СШР28П4ЭГ8 может использоваться как в составе приборных блоков, так и в кабельных сборках, в зависимости от требуемого исполнения.
