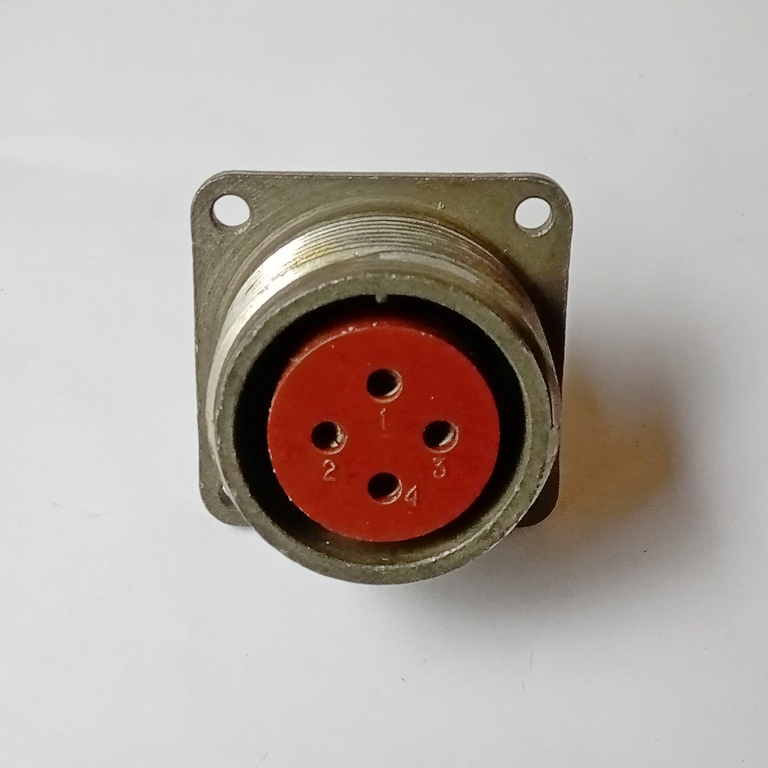

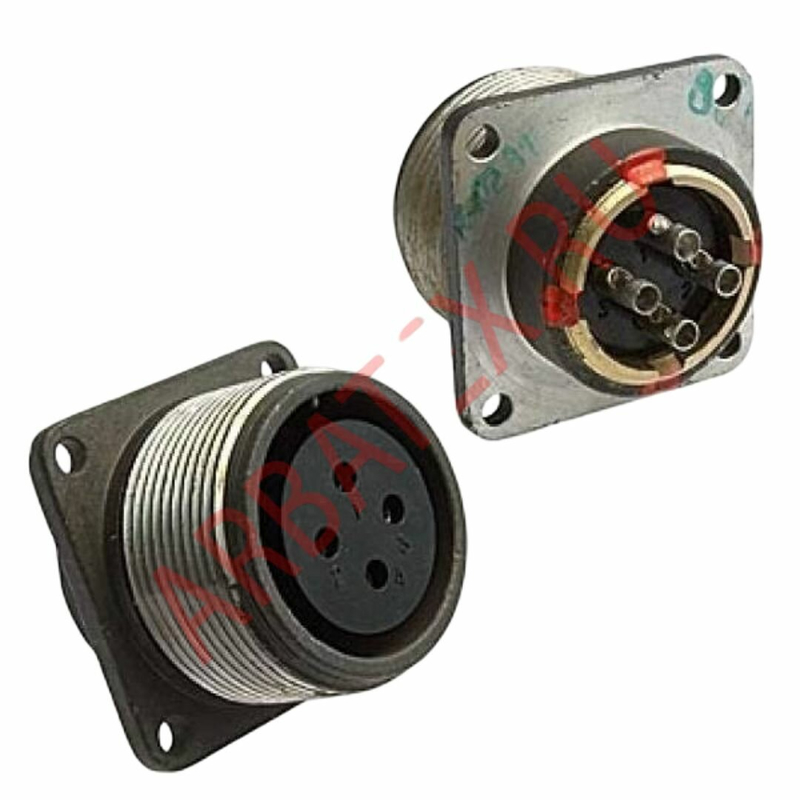

Назначение соединителя СШР28П4ЭГ8

СШР28П4ЭГ8 представляет собой кабельную вилку, предназначенную для применения в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к классу соединителей общего назначения и служит для электрического соединения цепей при передаче сигналов и питания между блоками, модулями и кабельными сборками.

Вилка входит в категорию СШР — цилиндрических низкочастотных негерметичных соединителей. Условный размер корпуса составляет 28, что определяет габаритные и присоединительные параметры изделия и его совместимость с ответными частями соответствующего типоразмера.

Основные технические характеристики

Ниже приведены подтверждённые электрические и эксплуатационные параметры вилки СШР28П4ЭГ8.

• Тип соединителя: СШР — цилиндрический низкочастотный, негерметичный.
• Условный размер корпуса: 28.
• Количество контактов: 4.
• Рабочий ток: до 25 А на одиночный контакт.
• Максимальное рабочее напряжение: до 850 В постоянного тока.
• Диаметр контактов: 2,5 миллиметра.
• Покрытие контактов: серебро.
• Сопротивление контактов: не более 1 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Количество циклов соединения и разъединения: до 500.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: не менее 15 лет.

Условия эксплуатации

СШР28П4ЭГ8 рассчитана на работу в широком диапазоне температур и способна выдерживать значительные механические нагрузки. Температура окружающего воздуха при эксплуатации составляет от минус 60 до плюс 60 градусов Цельсия. Температура перегрева контактов допускается до плюс 110 градусов Цельсия.

По устойчивости к механическим воздействиям изделие соответствует следующим параметрам:

• Синусоидальная вибрация: диапазон частот от 1 до 5000 герц с ускорением до 300 метров на секунду в квадрате.
• Механический удар одиночного действия: до 5000 метров на секунду в квадрате.
• Механический удар многократного действия: до 350 метров на секунду в квадрате.

Конструктивные особенности и монтаж

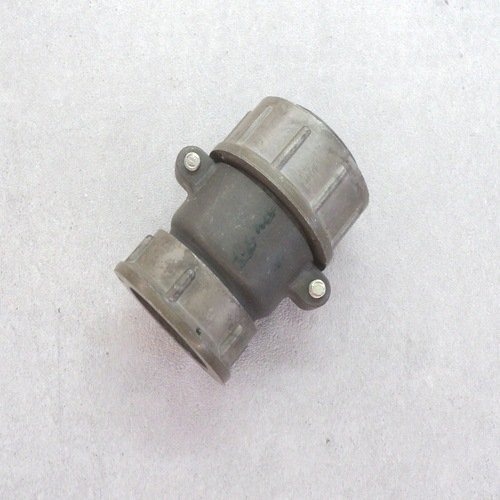

Вилка имеет прямой патрубок и предназначена для подключения экранированных кабелей. Метод монтажа — пайка. Сочленение соединителей выполняется резьбовым способом, что обеспечивает надёжное и устойчивое к вибрациям соединение.

Серебряное покрытие контактов способствует снижению переходного сопротивления и стабильности электрического контакта при длительной эксплуатации. Негерметичное исполнение предполагает применение изделия в условиях, где не требуется полная герметизация корпуса.

Области применения

Благодаря совокупности характеристик — рабочему току до 25 А, напряжению до 850 В, стойкости к вибрации и ударам, широкому температурному диапазону — СШР28П4ЭГ8 востребована в электронике и радиотехнике. Соединитель применяется в составе радиоэлектронной и радиотехнической аппаратуры, в кабельных сборках и устройствах, где необходимы надёжное соединение цепей, долговечность и сохранение работоспособности при интенсивных механических воздействиях.

Артикул изделия: 8344. Категория: СШР28. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует.
