Назначение соединителя СШР28П4ЭГ8

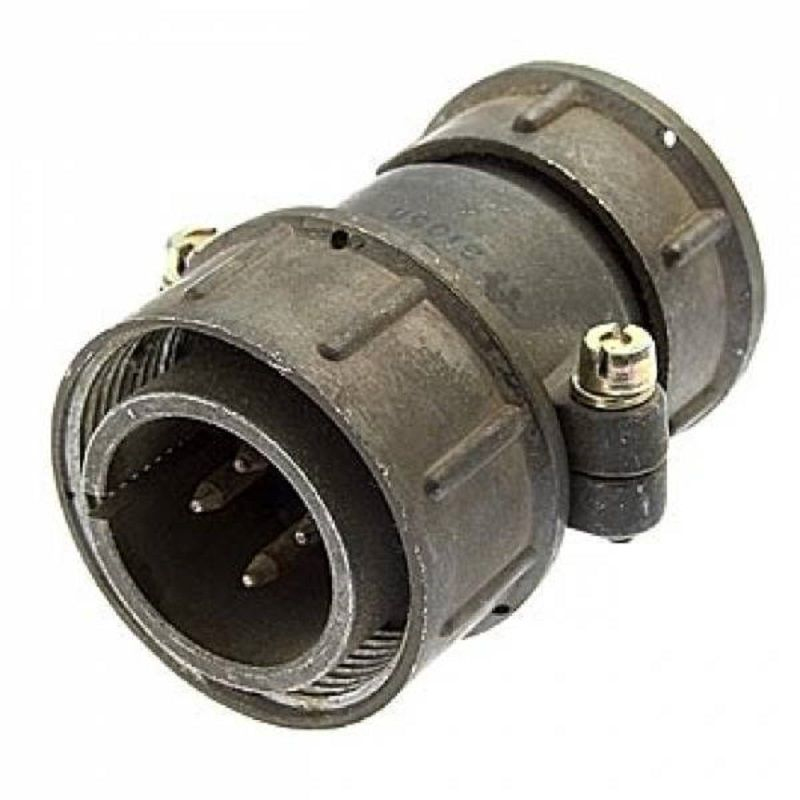

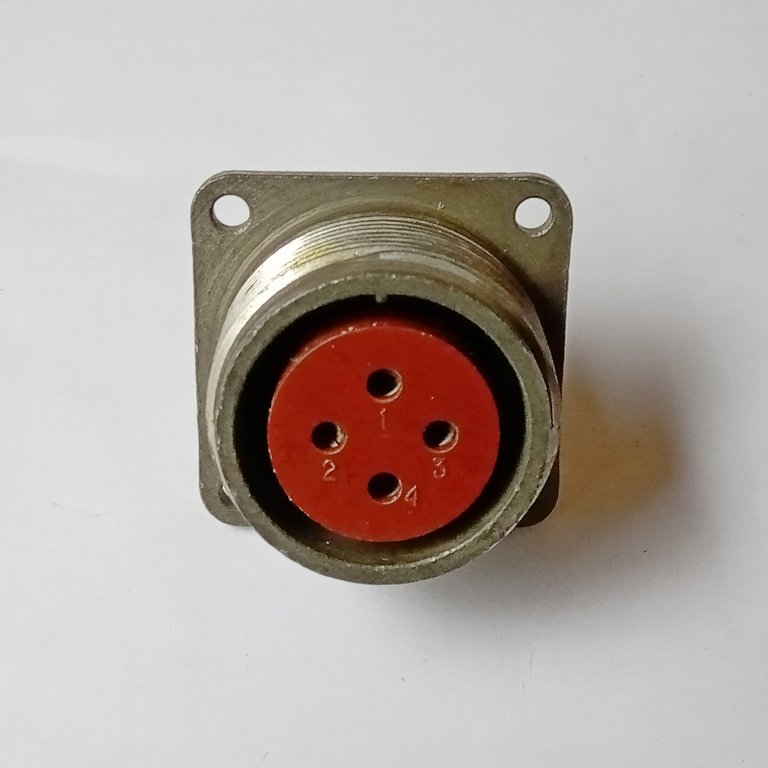

СШР28П4ЭГ8 — это блочная розетка цилиндрического низкочастотного негерметичного типа, входящая в серию СШР. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Розетка применяется в узлах и блоках радиоэлектронной аппаратуры, где требуется надёжное соединение и разъединение цепей при эксплуатации в составе приборных и кабельных сборок.

Артикул изделия — 8352. Категория товара — СШР28. Приёмка изделия соответствует категории «5».

Конструктивные особенности и расшифровка обозначения

Маркировка СШР28П4ЭГ8 содержит полную информацию о конструкции и исполнении соединителя. Ниже приведены подтверждённые особенности изделия.

• СШР — тип соединителя: специальный, негерметичный.
• 28 — условный размер корпуса.
• П — конструктивное исполнение: без патрубка для приборной части, с прямым патрубком для кабельной части.
• 4 — количество контактов.
• Э — вид гайки патрубка: для экранированного кабеля.
• Г — вид контактов: розетка для приборной части.
• 8 — обозначение сочетания контактов, условное число.

Сочленение частей соединителя выполняется с помощью резьбы. Поляризация корпусов — одношпоночная, что исключает неправильную стыковку. Контакты имеют серебряное покрытие. Монтаж внутренний, объёмный, выполняется пайкой.

Технические характеристики и условия эксплуатации

Изделие рассчитано на работу в широком диапазоне температур и сохраняет параметры при интенсивных электрических нагрузках. Ниже перечислены основные подтверждённые характеристики.

• Рабочая температура: от минус 60 до плюс 70 градусов Цельсия.
• Сопротивление контактов: не более 1,3 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Максимальная токовая нагрузка на одиночный контакт: 35 А.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 25 лет.

Совместимость

Соединители СШР28П4ЭГ8 взаимосочленяемы с другими розетками и вилками серии СШР и СШРГ, выпускаемыми по соответствующим техническим условиям. Это позволяет использовать изделие в составе унифицированных соединительных узлов аппаратуры.

Применение

Розетка блочная СШР28П4ЭГ8 применяется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры. Резьбовое сочленение и одношпоночная поляризация корпусов обеспечивают стабильный контакт при механических воздействиях, а серебряное покрытие контактов поддерживает низкое переходное сопротивление в течение всего срока службы. Изделие подходит для монтажа пайкой внутри приборных блоков и кабельных сборок, где требуется работа при напряжении до 850 В и частоте до 3 МГц.

Благодаря сроку сохраняемости 25 лет и минимальной наработке 1000 часов соединитель может длительно храниться на складе и использоваться в аппаратуре с продолжительным жизненным циклом. Приёмка «5» подтверждает соответствие изделия установленным требованиям к данной категории поставки.
