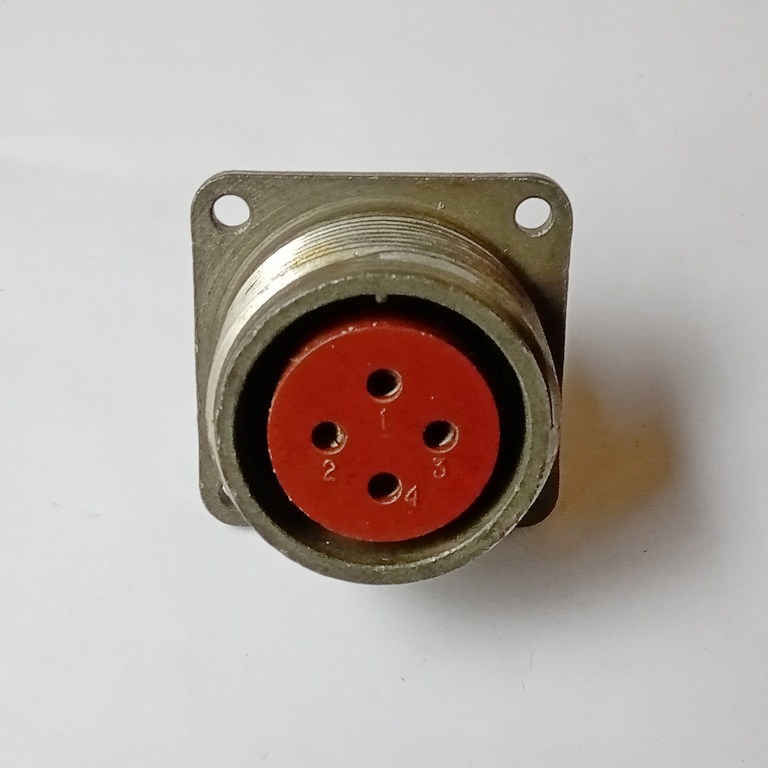

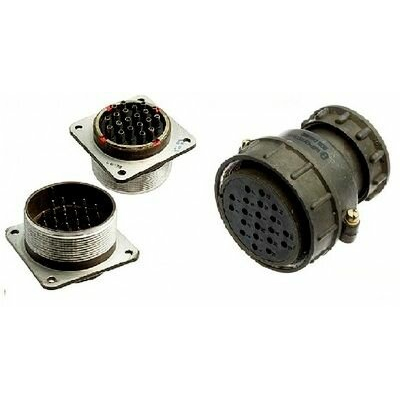

СШР28П4ЭГ8 РОЗЕТКИ «5»

Цена:

2550 ₽

Технические характеристики

СШР28П4ЭГ8 — это цилиндрический низкочастотный электрический разъём-розетка из серии СШР, предназначенная для подключения к кабельным вилкам СШРГ в приборных и блочных узлах радиоэлектронной аппаратуры.

Розетка СШР28П4ЭГ8 относится к приборно‑блочным соединителям, монтируемым на панели прибора (корпуса из алюминиевого сплава, оксидированного покрытием серого цвета).
Она используется для соединения сигнальных и силовых цепей в оборудовании военной, промышленной и измерительной техники, преимущественно в условиях вибраций и перепадов температур.

Максимальное рабочее напряжение постоянного тока — до 850 В.
Номинальный рабочий ток на контакт — до 25 А для контактов диаметром 2,5 мм.
Сопротивление контактов не более 1 мОм, сопротивление изоляции — порядка 5000 МОм.

Количество контактов — 4 гнёзда круглой формы, диаметром 2,5 мм, с извлекаемыми контактами.
Материал контактов — латунь, покрытые серебром для снижения переходного сопротивления и улучшения коммутации.
Изолятор выполнен из бакелита, цвет — чёрный.

Корпус: приборный, условный размер 28, поляризация — одношпоночная (паз для правильной ориентации).
Метод сочленения с вилкой — резьбовой (накидная гайка с резьбой M33×1,5 мм).
Монтаж на панель — механический через два отверстия с установочным диаметром около 3,5 мм, расстояние между осями — 30 мм.

Диапазон рабочих температур — примерно от −60 °C до +85 °C, климатическое исполнение УХЛ.
Разъём рассчитан на 500 циклов сочленения‑расчленения, минимальная наработка — порядка 1000 часов.
Сохраняемость изделия может достигать порядка 25 лет при хранении в нормальных условиях.

Описание

Назначение изделия

СШР28П4ЭГ8 — цилиндрический низкочастотный электрический разъём-розетка из серии СШР. Изделие предназначено для подключения к кабельным вилкам СШРГ и применяется в приборных и блочных узлах радиоэлектронной аппаратуры. Розетка относится к приборно-блочным соединителям, монтируемым на панели прибора.

Основное назначение — соединение сигнальных и силовых цепей в оборудовании военной, промышленной и измерительной техники. Конструкция рассчитана на эксплуатацию преимущественно в условиях вибраций и перепадов температур.

Подтверждённые особенности и технические характеристики

Корпус розетки выполнен из алюминиевого сплава с оксидированным покрытием серого цвета. Присоединительный размер — условный размер 28. Поляризация одношпоночная: паз обеспечивает правильную ориентацию при сочленении. Метод сочленения с вилкой — резьбовой, накидная гайка с резьбой M33 на 1,5 миллиметра.

Электрические параметры изделия:

Максимальное рабочее напряжение постоянного тока — до 850 вольт.
Номинальный рабочий ток на контакт — до 25 ампер для контактов диаметром 2,5 миллиметра.
Сопротивление контактов — не более 1 миллиома.
Сопротивление изоляции — порядка 5000 мегаом.

Количество контактов — 4 гнезда круглой формы диаметром 2,5 миллиметра. Контакты извлекаемые, изготовлены из латуни с серебряным покрытием, что снижает переходное сопротивление и улучшает коммутацию. Изолятор выполнен из бакелита чёрного цвета.

Монтаж на панель — механический, через два отверстия с установочным диаметром около 3,5 миллиметра, расстояние между осями составляет 30 миллиметров.

Условия эксплуатации и ресурс

Диапазон рабочих температур — примерно от минус 60 до плюс 85 градусов Цельсия. Климатическое исполнение — УХЛ. Разъём рассчитан на 500 циклов сочленения и расчленения, минимальная наработка — порядка 1000 часов. Сохраняемость изделия при хранении в нормальных условиях может достигать порядка 25 лет.

Применение

Розетка СШР28П4ЭГ8 применяется в приборных и блочных узлах радиоэлектронной аппаратуры, в оборудовании военной, промышленной и измерительной техники. Изделие подходит для участков, где требуются стойкость к вибрациям, перепадам температур и надёжная коммутация сигнальных и силовых цепей.

Приёмка

Изделие поставляется с приёмкой «5».
