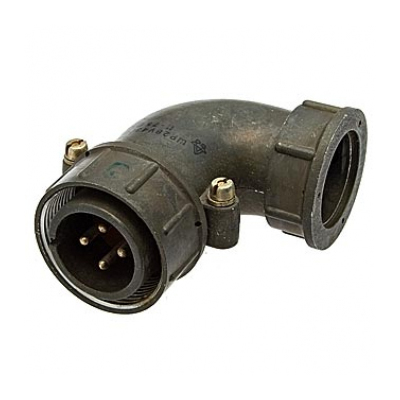

Назначение соединителя

СШР28П4ЭГ8 представляет собой кабельную вилку, входящую в серию соединителей СШР28. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Конструкция вилки включает прямой патрубок и гайку для экранированного кабеля, что обеспечивает возможность монтажа экранированных кабелей и надёжное экранирование соединения.

Соединители данной серии применяются как для внутреннего, так и для наружного применения в климатическом исполнении УХЛ при условии защиты от пыли и воды. Корпус вилки снабжён гравировкой, которая может содержать информацию о типе соединителя, его назначении или других технических характеристиках.

Подтверждённые технические характеристики

• Количество контактов: 4.
• Диаметр контактов: 2,5 мм.
• Покрытие контактов: серебро.
• Сопротивление контактов: не более 1,3 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Максимальная токовая нагрузка на одиночный контакт: 35 А.
• Максимальная токовая нагрузка в общем: 100 А.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: не менее 15 лет.

Особенности конструкции

Вилка имеет резьбовое сочленение и одношпоночную поляризацию корпусов, что исключает неправильное подключение и обеспечивает надёжную фиксацию ответной части. Прямой патрубок и гайка для экранированного кабеля упрощают монтаж и позволяют использовать изделие в составе экранированных кабельных сборок. Гравировка на корпусе несёт идентификационную информацию о соединителе.

Условия эксплуатации

• Температура окружающего воздуха: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия (в некоторых источниках указано до плюс 85 градусов Цельсия).
• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате.
• Механический удар одиночного действия: ускорение 10000 метров на секунду в квадрате.
• Механический удар многократного действия: ускорение 1500 метров на секунду в квадрате.
• Атмосферное пониженное давление: 1,3 умноженное на 10 в минус третьей степени Паскаля (10 в минус пятой степени миллиметра ртутного столба).

Применение

Соединитель СШР28П4ЭГ8 применяется для внутреннего и наружного использования в климатическом исполнении УХЛ при условии защиты от пыли и воды. Благодаря четырём контактам с серебряным покрытием, высокой токовой нагрузке и стойкости к вибрации и ударам, вилка подходит для ответственных электрических соединений в составе кабельных сборок, где требуется экранирование и надёжная поляризация корпусов. Резьбовое сочленение обеспечивает стабильный контакт при эксплуатации в условиях механических нагрузок.

Изделие рассчитано на 500 циклов сочленения-расчленения и минимальную наработку 1000 часов, что определяет его применение в системах, требующих периодического подключения и отключения. Срок сохраняемости не менее 15 лет позволяет использовать соединитель в составе долго хранящегося оборудования.

Комплектация и маркировка

Артикул изделия: 8351. Категория: СШР28. Производитель в предоставленных данных не указан. Сведения о комплектации, стране производства, сертификатах и гарантии в доступных источниках отсутствуют. На корпусе вилки имеется гравировка, конкретное содержание которой в предоставленных данных не раскрыто.
