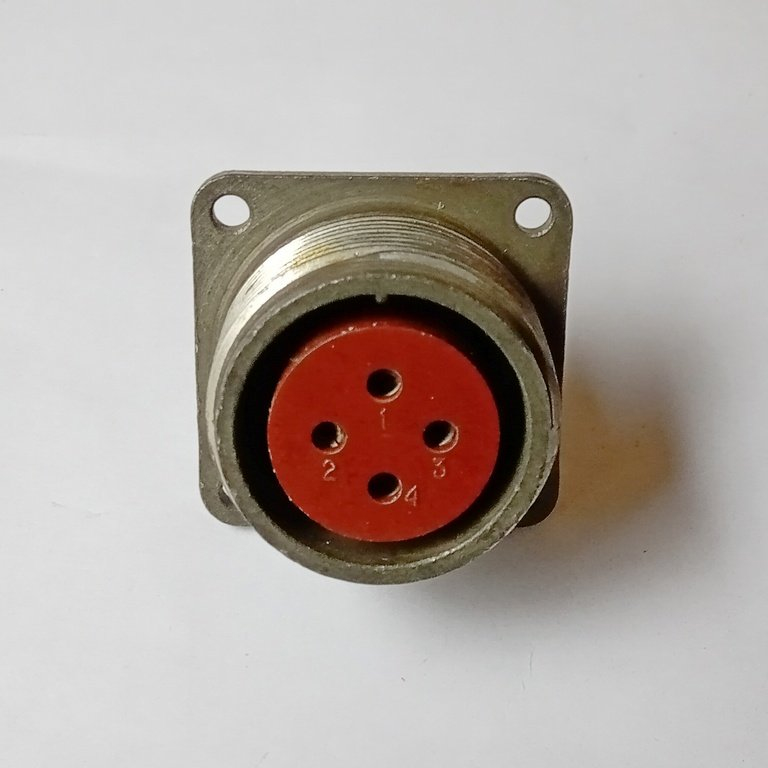

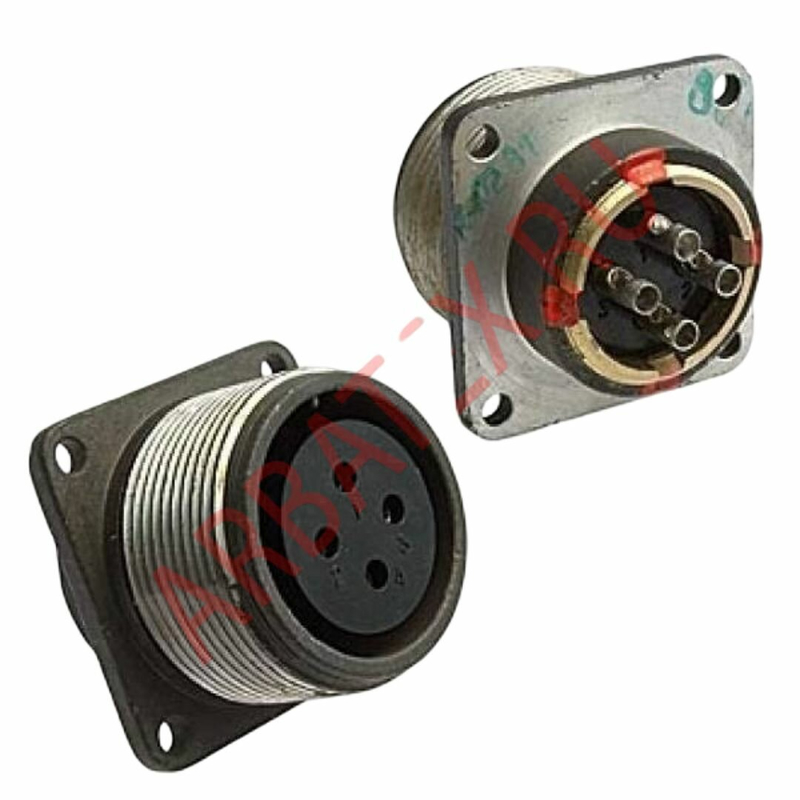

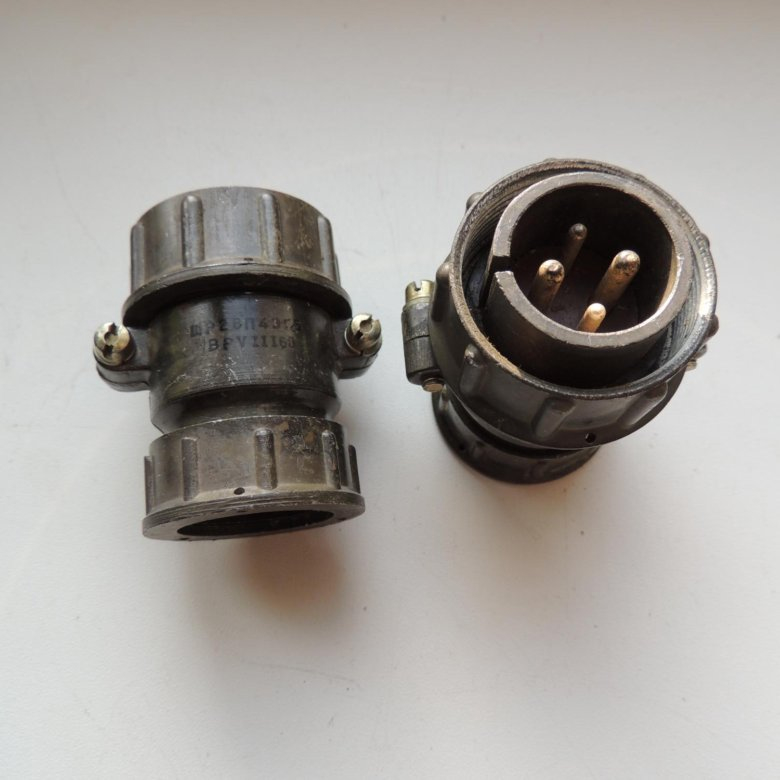

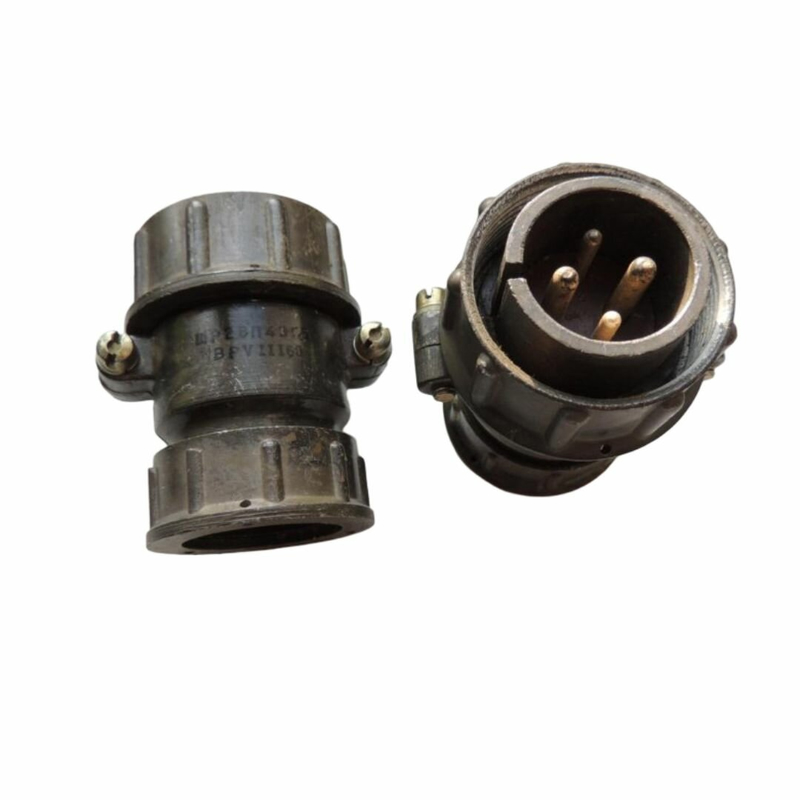

СШР28П4ЭГ8: надёжный цилиндрический разъём для промышленной аппаратуры

СШР28П4ЭГ8 — цилиндрический низкочастотный разъём серии СШР, предназначенный для организации разъёмных электрических соединений в промышленной, радиоэлектронной и измерительной аппаратуре. Исполнение с четырьмя контактами, резьбовой фиксацией и возможностью применения экранированного кабеля делает его востребованным при построении устойчивых к внешним воздействиям соединений.

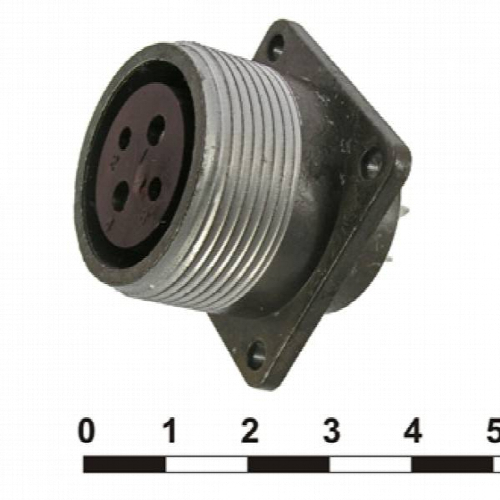

Конструкция и назначение

Разъём СШР28П4ЭГ8 относится к негерметичным соединителям для объёмного монтажа. В обозначении изделия отражены основные конструктивные признаки:

• СШР — серия специальных цилиндрических штепсельных разъёмов;

• 28 — условный размер корпуса;

• П — исполнение с прямым патрубком;

• 4 — число контактов;

• Э — вариант, рассчитанный на экранированный кабель;

• Г — часть соединителя с контактами соответствующего типа;

• 8 — сочетание контактов, предусматривающее четыре контакта диаметром 2,5 мм.

Для сочленения применяется резьбовое соединение. Оно удерживает разъём в рабочем положении и помогает снизить риск случайного разъединения при вибрациях, перемещении оборудования либо механической нагрузке на кабель. Контакты выполняются из латуни и имеют серебряное покрытие, которое способствует стабильному электрическому контакту.

Технические параметры

СШР28П4ЭГ8 применяется в цепях постоянного и переменного тока. Для серии указывается работа с переменным током частотой до 3 МГц и напряжением до 850 В; конкретные рабочие параметры следует обязательно сверять с технической документацией на используемое исполнение.

Для контактов диаметром 2,5 мм приводится токовая нагрузка до 25 А и переходное сопротивление не более 1 мОм. Такая конфигурация подходит для подключения силовых, управляющих и сигнальных линий в составе стационарных и мобильных технических систем.

Где используется СШР28П4ЭГ8

Разъём может использоваться в устройствах, где необходимы многократное подключение кабельных линий, механическая фиксация и защита сигнальных цепей от внешних электромагнитных помех. Наличие исполнения для экранированного кабеля особенно актуально при передаче чувствительных сигналов рядом с источниками электромагнитных наводок.

Типовые области применения:

• Радиоэлектронная и радиотехническая аппаратура.

• Измерительные комплексы и испытательные стенды.

• Промышленные шкафы управления и автоматика.

• Системы электропитания и коммутации.

• Приборостроение и лабораторное оборудование.

• Технические комплексы с вибрационными нагрузками.

Например, СШР28П4ЭГ8 может использоваться для подключения кабельной линии между приборным блоком и внешним устройством, когда требуется передавать питание и управляющие сигналы через единый четырёхконтактный интерфейс.

На что обратить внимание

СШР28П4ЭГ8 является негерметичным разъёмом. Это означает, что при эксплуатации в условиях прямого воздействия влаги, пыли или агрессивной среды необходимо предусматривать конструктивную защиту соединения. Для стабильной работы важны правильная пайка проводников, соблюдение распиновки ответной части, надёжная фиксация кабеля и полное затягивание резьбового соединения.

Рабочий температурный диапазон, приводимый для соединителей этой серии, может достигать от −60 до +85 °C, а минимальная наработка — 1000 часов. Указанный ресурс сочленений–расчленений составляет до 500 циклов, поэтому разъём подходит для аппаратуры с периодическим техническим обслуживанием и регулярным подключением кабелей.

СШР28П4ЭГ8 сочетает компактный корпус условного размера 28, четыре силовых контакта и резьбовую фиксацию. Благодаря этому разъём остаётся практичным решением для построения надёжных электрических соединений в оборудовании, где важны механическая прочность, повторяемость монтажа и устойчивость контактной группы.
