Назначение соединителя СШР28П2НШ7

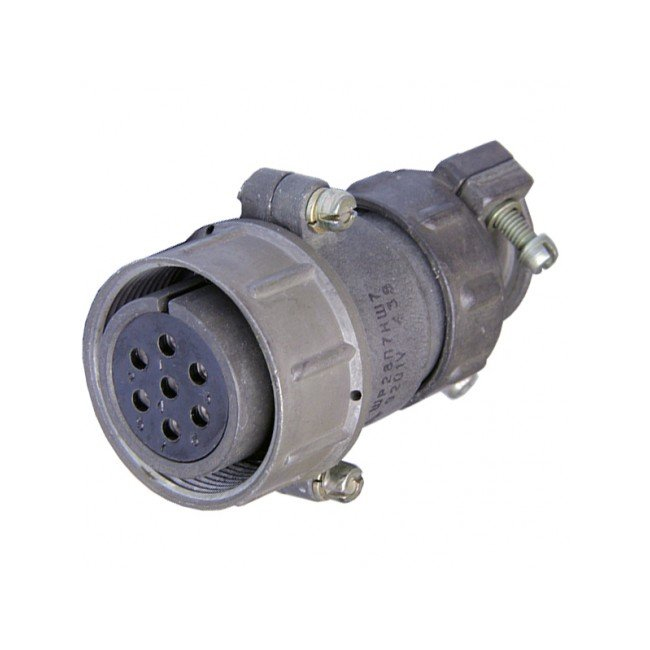

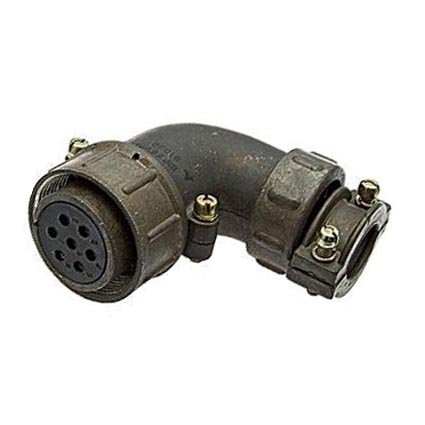

Соединитель ШР28П2НШ7 (НУР) представляет собой кабельную розетку из серии цилиндрических низкочастотных разъёмов ШР. Основное назначение изделия — соединение кабельных линий в электрических цепях аппаратуры общего назначения. Розетка применяется в радиоэлектронной и радиотехнической аппаратуре для передачи постоянного и переменного тока с частотой до 3 МГц при высоком напряжении.

Конструкция разъёма рассчитана на эксплуатацию в условиях повышенных механических воздействий, включая вибрации и удары, а также в широком диапазоне температур. Благодаря этому соединитель пригоден для промышленного и специального оборудования, где требуется надёжное электрическое соединение при неблагоприятных внешних факторах.

Подтверждённые особенности и технические характеристики

Ниже перечислены характеристики, заявленные для данной модели соединителя. Значения приведены в том виде, в каком они подтверждены для изделия.

• Максимальное рабочее напряжение (амплитудное значение) — до 850 В.
• Количество контактов — 2, что соответствует применению в двухпроводных цепях, например «плюс» и «минус» либо сигнальный провод и земля.
• Материал контактов — обычно с серебряным и никелевым покрытием, что обеспечивает хорошую проводимость и стойкость к окислению.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм, что говорит о высоком уровне изоляции и стойкости к пробоям.
• Ресурс сочленений-расчленений — порядка 500 циклов «сборка–разборка».
• Заявленная минимальная наработка на отказ — тысячи часов.
• Тип соединителя ШР28 — цилиндрический корпус условного размера 28 мм с резьбовым соединением.
• Обозначение «П2НШ7» указывает на кабельную розетку с прямым патрубком, рассчитанную для неэкранированного кабеля с определённым сочетанием контактов (код 7).

Расшифровка обозначения

Маркировка соединителя несёт информацию о его конструкции и области применения. Сочетание «ШР28» обозначает серию цилиндрических низкочастотных разъёмов с корпусом условного размера 28 мм и резьбовым соединением. Элемент «П2НШ7» уточняет исполнение: кабельная розетка с прямым патрубком, предназначенная для неэкранированного кабеля, с определённым сочетанием контактов под кодом 7. Такая расшифровка позволяет точно подобрать соединитель под конкретную схему подключения и тип прокладываемого кабеля.

Применение

Соединитель СШР28П2НШ7 востребован там, где требуется передача электрических сигналов и питания по двум проводникам при повышенных требованиях к надёжности. Это двухпроводные цепи постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В в амплитудном значении.

1. Радиоэлектронная и радиотехническая аппаратура общего назначения.
2. Промышленное оборудование, работающее в условиях вибраций и ударных нагрузок.
3. Специальное оборудование, эксплуатируемое в широком диапазоне температур.
4. Кабельные линии, соединяемые посредством резьбового сочленения корпуса условного размера 28 мм.

Применение разъёма оправдано в тех случаях, когда важны стабильность контакта, высокое сопротивление изоляции и способность выдерживать многократные циклы сборки и разборки. Двухконтактное исполнение делает его удобным для простых силовых и сигнальных цепей, где не требуется большое число проводников, но предъявляются повышенные требования к электрической прочности и механической стойкости соединения.

Изделие выпускается под маркой Нур и относится к категории СШР28, что подтверждает его принадлежность к линейке цилиндрических низкочастотных соединителей данного типоразмера.
