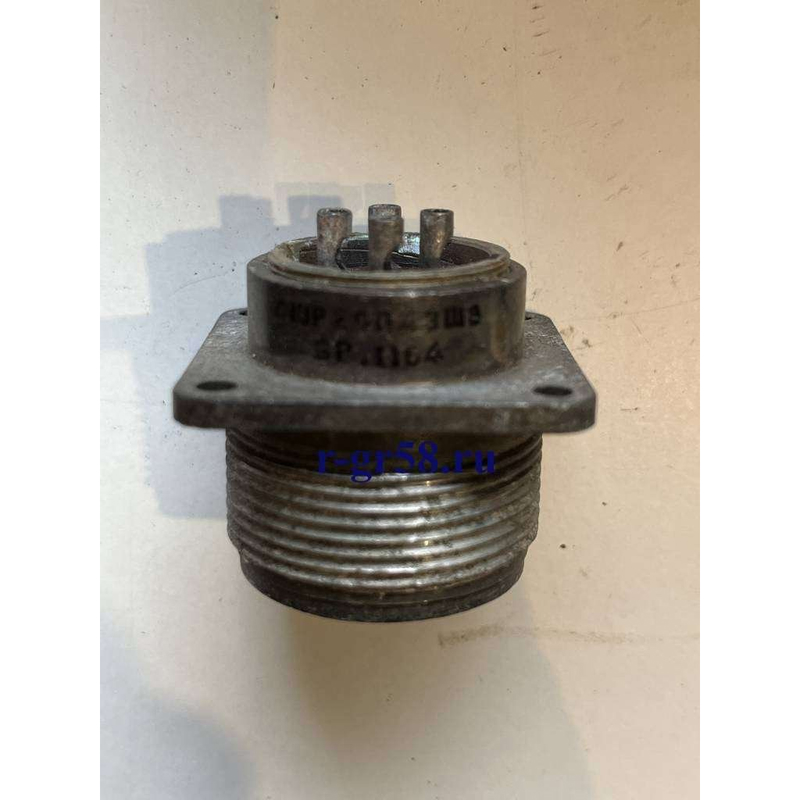

Назначение соединителя СШР28-У4ЭШ8

СШР28-У4ЭШ8 — это розетка кабельного соединителя низкочастотного цилиндрического типа. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Основная функция розетки — соединение и разъединение электрических цепей в узлах радиоэлектронной аппаратуры специального и общего назначения.

Конструкция розетки рассчитана на эксплуатацию в составе кабельных сборок, где требуется надёжная коммутация при воздействии внешних механических и климатических факторов. Соединители серии СШР относятся к негерметичным типам, что определяет область их применения — внутренний и наружный монтаж при условии защиты от пыли и влаги.

Расшифровка обозначения СШР28-У4ЭШ8

Маркировка соединителя содержит информацию о его конструктивных и электрических параметрах. Правильное чтение обозначения помогает подобрать совместимые ответные части и оценить область применения изделия.

• СШР — тип соединителя: специальный, негерметичный.
• 28 — условный размер корпуса.
• У — конструктивное исполнение с угловым патрубком для кабельной части.
• 4 — количество контактов.
• ЭШ8 — серия и сочетание контактов, экранированный вариант исполнения.

Подтверждённые особенности и технические характеристики

Соединители СШР, включая модель СШР28-У4ЭШ8, выполняются в блочном или кабельном корпусе. Сочленение частей — резьбовое, поляризация — одношпоночная, что исключает неправильную стыковку. Контакты имеют серебряное покрытие, обеспечивающее стабильное переходное сопротивление.

Основные электрические параметры изделия подтверждаются следующими значениями:

• рабочий ток на контакт — до 25 А;
• сопротивление контактов — не более 1 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• рабочее напряжение — до 850 В амплитудного значения;
• рабочая частота — до 3 МГц.

Климатическое исполнение — УХЛ. Диапазон рабочих температур составляет от минус 60 до плюс 85 градусов Цельсия с учётом перегрева контактов до плюс 115 градусов Цельсия. Соединитель выдерживает вибрацию в диапазоне от 5 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, удары с ускорением до 5000 метров на секунду в квадрате, а также пониженное атмосферное давление.

Показатели надёжности также подтверждены: наработка составляет не менее 1000 часов, ресурс сочленений-расчленений — до 500 циклов.

Применение и монтаж

Розетка СШР28-У4ЭШ8 подходит для внутреннего и наружного монтажа при условии защиты от пыли и влаги. Способ монтажа — объёмный, пайкой. Такое исполнение позволяет использовать изделие в составе кабельных сборок радиоэлектронной аппаратуры, где требуется угловой вывод кабеля и экранированное соединение.

Благодаря четырём контактам и угловому патрубку розетка применяется в цепях питания и сигнальных цепях низкой частоты. Одношпоночная поляризация и резьбовое сочленение упрощают сборку и снижают риск ошибки при подключении. Серебряное покрытие контактов и высокое сопротивление изоляции обеспечивают стабильность электрических параметров в течение всего срока службы.

При подборе ответной части следует учитывать условный размер корпуса 28, тип сочленения и число контактов. Угловой патрубок определяет направление выхода кабеля, что важно при компоновке узлов аппаратуры с ограниченным пространством.

Комплектация и условия эксплуатации

Изделие поставляется в соответствии с конструкторской документацией производителя. Сведения о комплекте поставки, гарантийном сроке, стране производства и сертификатах в предоставленных данных отсутствуют. Производитель не указан.

Для сохранения рабочих характеристик соединитель следует эксплуатировать в пределах заявленных климатических и механических нагрузок, не превышать допустимый ток на контакт и амплитудное напряжение. При монтаже пайкой необходимо соблюдать тепловые режимы, исключающие перегрев изоляции и контактов выше плюс 115 градусов Цельсия.

Соблюдение этих условий обеспечивает работу розетки в течение заявленной наработки не менее 1000 часов и до 500 циклов сочленения-расчленения.
