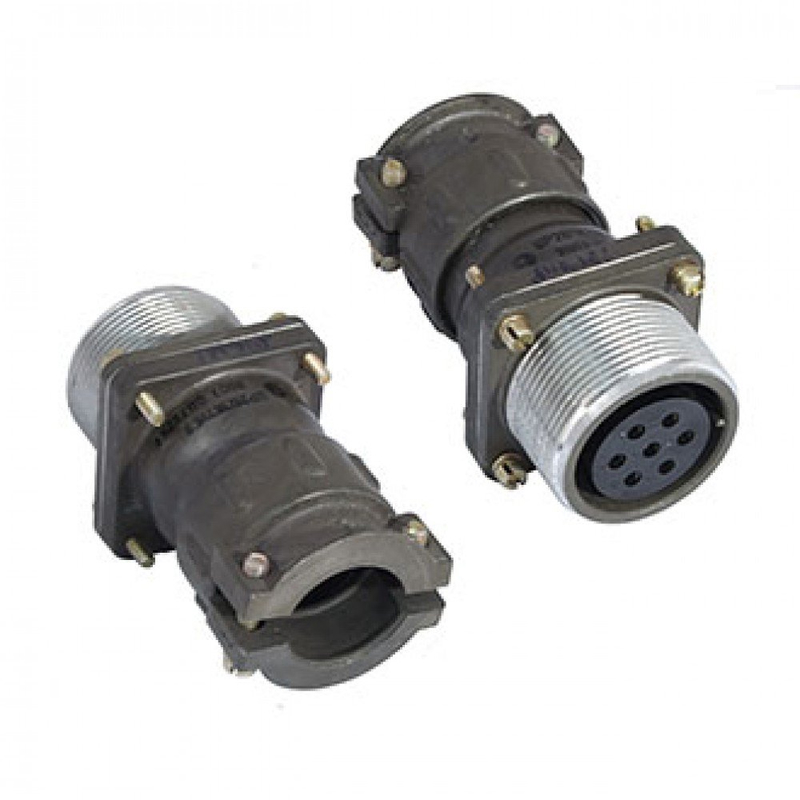

СШР28-П7НШ9 — это кабельная розетка цилиндрического низкочастотного соединителя серии СШР, предназначенная для электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Она состоит из двух частей — вилки и розетки, негерметичная, с резьбовым соединением и одношпоночной поляризацией корпусов.

Расшифровка обозначения

СШР — тип соединителя; 28 — условный размер корпуса; П — с прямым патрубком (кабельная часть); 7 — количество контактов диаметром 2,5 мм; Н — гайка патрубка для неэкранированного кабеля; Ш — розетка (кабельная часть); 9 — сочетание контактов.

Технические характеристики

Максимальная токовая нагрузка на контакт — 25 А, общая — до 150 А. Сопротивление контактов — не более 1,3 мОм, изоляции — не менее 5000 МОм; работает при температурах от -60 до +70°C (с учетом перегрева до +115°C), выдерживает вибрацию до 300 м/с² и удары до 1000 g. Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 25 лет.

Применение

Используется в радиоэлектронной и радиотехнической аппаратуре, монтаж — пайкой, покрытие контактов — серебро, климатическое исполнение — УХЛ. Взаимосочленяема с вилками/розетками серий СШР и СШРГ.
