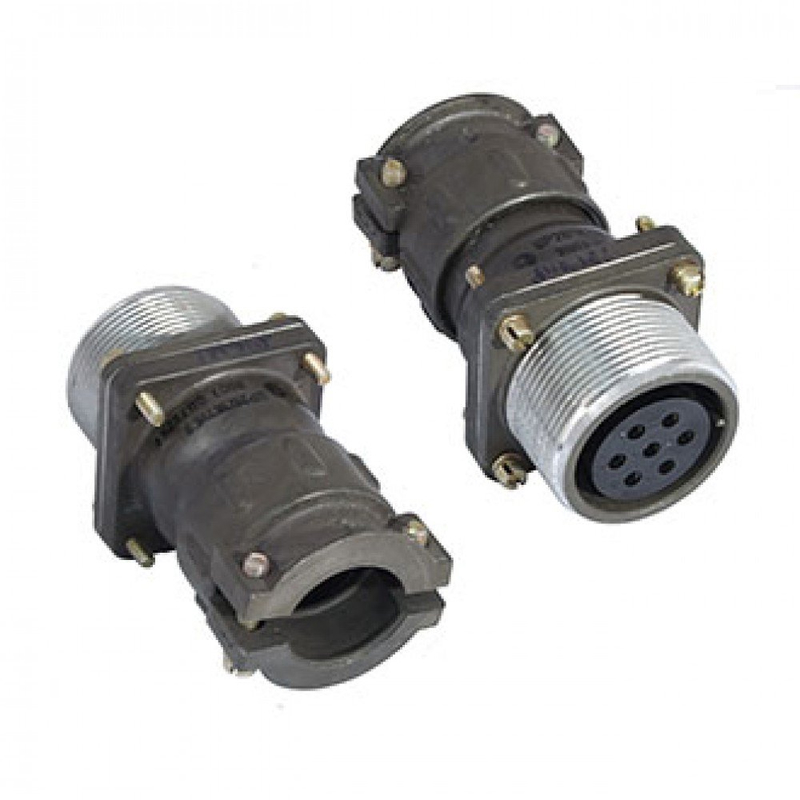

СШР28-П7НГ9

Цена:

900 ₽

Технические характеристики

СШР28-П7НГ9

СШР28-П7НГ9 — это цилиндрический электрический разъём серии СШР (или ШР) с условным диаметром корпуса 28 мм, предназначенный для надёжного соединения в различных системах. Это кабельная вилка (Г обозначает штыревую часть) с 7 контактами диаметром 2,5 мм, патрубком (П) и гайкой для неэкранированного кабеля (Н).

Основные характеристики

Разъём рассчитан на рабочее напряжение до 850 В (переменного или постоянного тока) и токовую нагрузку до 25 А на контакт (максимум 35 А), с общей нагрузкой до 155 А на соединитель. Он негерметичный, с резьбовым соединением, одношпоночной поляризацией и монтажом путём пайки. Проходной диаметр патрубка — 33 мм.

Условия эксплуатации

Работает в диапазоне температур от -60°C до +60°C (с учётом перегрева контактов до +110°C), выдерживает пониженное давление до 1,3·10⁻⁴ Па. Соответствует климатическому исполнению УХЛ, устойчив к вибрации (1–5000 Гц, до 300 м/с²), ударам (до 5000 м/с²) и обеспечивает ресурс не менее 1000 часов наработки с 500 циклами соединений. Срок сохраняемости — 15 лет.

Декодировка обозначения

СШР/ШР: тип соединителя (цилиндрический).
28: размер корпуса.
П: с прямым патрубком.
7: количество контактов.
Н: гайка для неэкранированного кабеля.
Г: вилка (штыри).
9: схема расположения контактов.

Описание

Назначение разъёма СШР28-П7НГ9

СШР28-П7НГ9 — цилиндрический электрический разъём серии СШР (также известной как ШР) с условным диаметром корпуса 28 миллиметров. Он предназначен для надёжного электрического соединения в различных системах и устройствах, где требуется передача сигналов или питания между кабельными и приборными частями. Изделие относится к кабельным вилкам: буква Г в обозначении указывает на штыревую часть, то есть на вилку, а не на розетку.

Разъём применяется для коммутации цепей в составе электротехнической и радиотехнической аппаратуры, в приборах и системах, работающих в широком диапазоне температур и при воздействии механических нагрузок. Резьбовое соединение обеспечивает механическую фиксацию ответных частей и защиту от самопроизвольного разъединения при вибрации.

Конструктивные особенности и характеристики

Модель СШР28-П7НГ9 имеет 7 контактов диаметром 2,5 миллиметра. В обозначении типа зашифрованы ключевые признаки исполнения: прямое исполнение патрубка (П), гайка для неэкранированного кабеля (Н), штыревая часть — вилка (Г) и девятая схема расположения контактов (9). Патрубок служит для ввода и закрепления кабеля, его проходной диаметр составляет 33 миллиметра.

По электрическим параметрам разъём рассчитан на рабочее напряжение до 850 вольт переменного или постоянного тока. Токовая нагрузка на один контакт достигает 25 ампер, максимально допустимое значение — 35 ампер. Суммарная нагрузка на соединитель не должна превышать 155 ампер. Монтаж выполняется пайкой, поляризация — одношпоночная, что исключает неправильное сочленение частей. Изделие негерметичное.

Условный диаметр корпуса: 28 миллиметров.
Количество контактов: 7.
Диаметр контакта: 2,5 миллиметра.
Проходной диаметр патрубка: 33 миллиметра.
Рабочее напряжение: до 850 вольт.
Ток на контакт: до 25 ампер, максимум 35 ампер.
Общая нагрузка на соединитель: до 155 ампер.
Тип соединения: резьбовое, негерметичное.
Способ монтажа: пайка.
Поляризация: одношпоночная.

Условия эксплуатации и надёжность

Разъём рассчитан на работу в диапазоне температур от минус 60 до плюс 60 градусов Цельсия, при этом допускается перегрев контактов до плюс 110 градусов. Изделие сохраняет работоспособность при пониженном давлении до 1,3 на 10 в минус четвёртой степени паскаля, что подтверждает возможность его применения в условиях, близких к вакууму.

Климатическое исполнение — УХЛ. Конструкция устойчива к вибрации в диапазоне от 1 до 5000 герц с ускорением до 300 метров на секунду в квадрате, а также к ударам с ускорением до 5000 метров на секунду в квадрате. Ресурс работы составляет не менее 1000 часов наработки при 500 циклах соединений. Срок сохраняемости — 15 лет.

Применение и совместимость

СШР28-П7НГ9 применяется в составе кабельных сборок и приборных разъёмов там, где требуется соединение семи цепей с повышенными токовыми нагрузками. Благодаря широкому температурному диапазону и стойкости к вибрации и ударам разъём подходит для аппаратуры, эксплуатируемой в сложных условиях. При подборе ответной части следует учитывать условный диаметр корпуса 28, число и диаметр контактов, а также тип поляризации, чтобы обеспечить правильное сочленение вилки с розеткой соответствующего исполнения.

Артикул изделия — 8334, категория — СШР28. Производитель в предоставленных данных не указан. Комплектация, гарантийные условия, страна производства и наличие сопутствующих сертификатов в описании не приводятся, поэтому перед заказом эти сведения следует уточнять отдельно.
