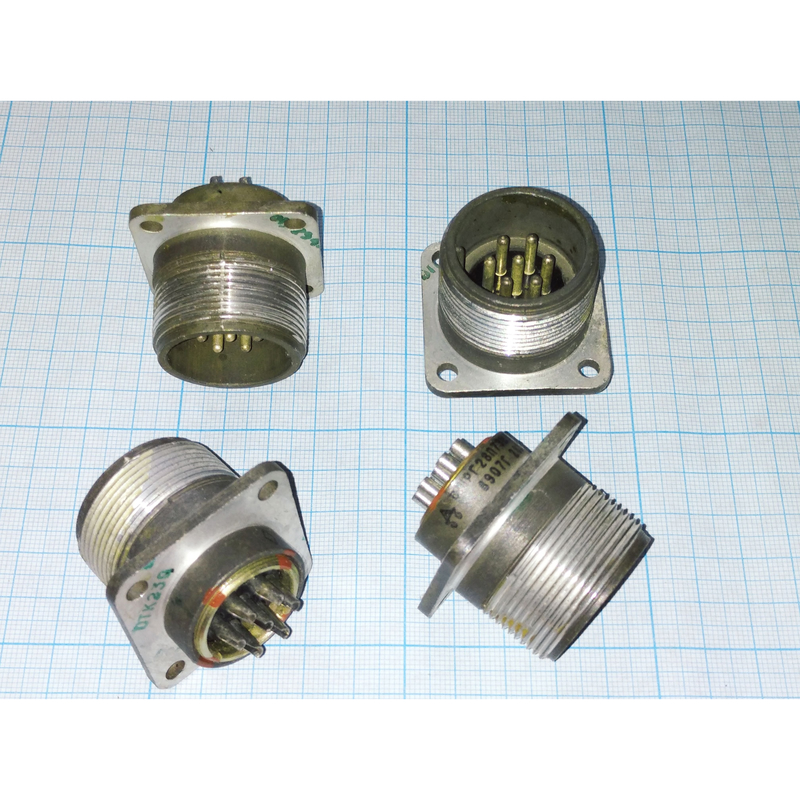

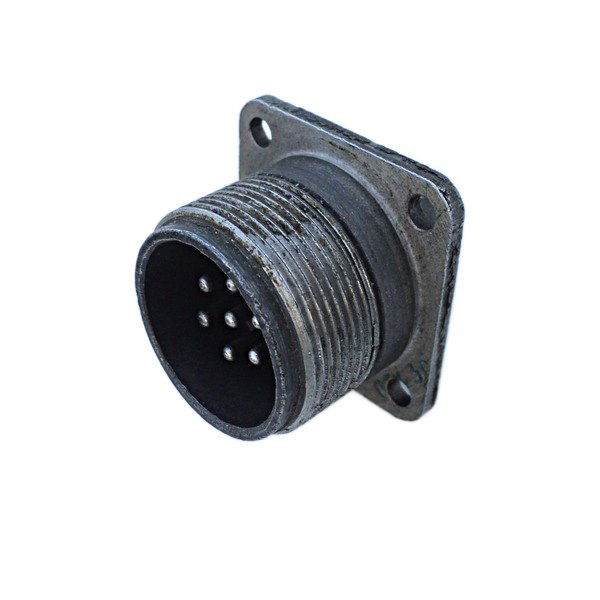

Назначение соединителя СШР28-П7ЭШ9

СШР28-П7ЭШ9 — цилиндрический низкочастотный электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется для соединения и разъединения электрических цепей в узлах радиоэлектронной аппаратуры специального и общего назначения. Конструкция обеспечивает надёжную работу в составе блочных и приборных соединений, где требуется передача значительных токовых нагрузок при сохранении стабильных электрических параметров.

Расшифровка обозначения и конструктивные особенности

Маркировка соединителя содержит информацию о его типе и исполнении. Обозначение СШР указывает на тип соединителя — негерметичный. Число 28 соответствует условному размеру корпуса. Буква П обозначает конструктивное исполнение без патрубка для приборной части. Число 7 определяет количество контактов. Сочетание ЭШ9 отражает покрытие контактов серебром и другие параметры исполнения.

Изделие выпускается как розетка или вилка в зависимости от модификации и относится к блочному типу. Цилиндрическая форма корпуса и блочное исполнение обеспечивают удобство монтажа и сочленения в составе аппаратуры.

Технические характеристики

Соединитель оснащён 7 контактами диаметром 2,5 мм. Максимальный ток на один контакт составляет 25 А, общая токовая нагрузка достигает 150 А. Электрические параметры подтверждены следующими значениями:

• Сопротивление контактов — не более 1,3 мОм
• Сопротивление изоляции — не менее 5000 МОм
• Рабочая температура — от минус 60 до плюс 85 градусов Цельсия с учётом перегрева до плюс 115 градусов Цельсия
• Виброустойчивость — до 30 g
• Срок службы — 500 сочленений-расчленений
• Наработка — 1000 часов

Применение и условия эксплуатации

Благодаря сочетанию высоких токовых характеристик, низкого переходного сопротивления контактов и стойкости к вибрационным нагрузкам соединитель СШР28-П7ЭШ9 востребован в узлах радиоэлектронной аппаратуры, где необходима передача питания и сигналов при одновременном воздействии механических и климатических факторов. Широкий температурный диапазон позволяет эксплуатировать изделие в условиях от сурового холода до повышенного нагрева, в том числе при перегреве до плюс 115 градусов Цельсия.

Серебряное покрытие контактов (исполнение ЭШ9) способствует стабильности электрического контакта и снижению переходного сопротивления при длительной работе. Соединитель рассчитан на 500 циклов сочленения-расчленения и наработку 1000 часов, что соответствует требованиям к сменным блокам и узлам аппаратуры, допускающим периодическую замену и обслуживание.

Комплектация и данные каталога

Артикул изделия — 8337. Категория — СШР28. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует. Заполненные характеристики в системе VirtueMart на момент публикации не представлены.
