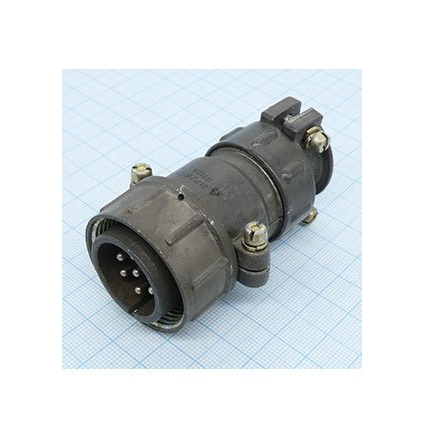

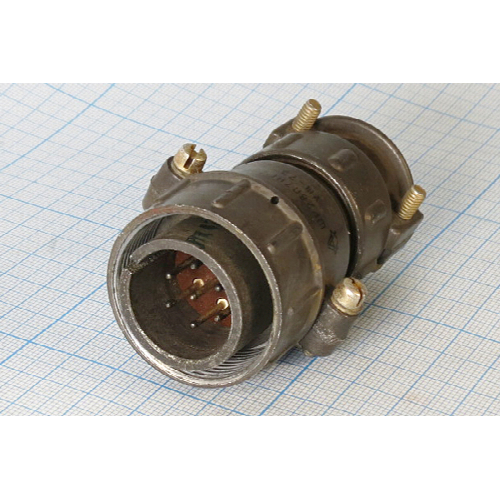

СШР28-П7ЭГ9

Цена:

900 ₽

Технические характеристики

СШР28-П7ЭГ9

СШР28-П7ЭГ9 — это розетка цилиндрического низкочастотного негерметичного соединителя, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

Расшифровка обозначения

Обозначение СШР28-П7ЭГ9 расшифровывается следующим образом: СШР — тип соединителя (цилиндрический низкочастотный), 28 — условный размер корпуса, П — конструктивное исполнение без патрубка (приборная часть), 7 — количество контактов, ЭГ — тип контактов, 9 — сочетание контактов.

Технические характеристики

Сопротивление контактов не превышает 1,3 мОм, сопротивление изоляции — не менее 5000 МОм. Максимальная токовая нагрузка достигает 150 А на соединитель и 35 А на одиночный контакт. Соединитель выдерживает до 500 сочленений-расчленений и имеет минимальную наработку 1000 часов.

Условия эксплуатации

Работает при температурах от -60°C до +70°C, устойчив к синусоидальной вибрации (1–5000 Гц, ускорение до 300 м/с²), механическим ударам (до 10000 м/с² одиночного действия) и пониженному давлению до 1,3·10⁻² Па. Климатическое исполнение — УХЛ, подходит для внутреннего монтажа и наружного при защите от пыли, влаги и солнца. Срок сохраняемости — 15–25 лет. +3

Описание

Назначение соединителя СШР28-П7ЭГ9

СШР28-П7ЭГ9 представляет собой розетку цилиндрического низкочастотного негерметичного соединителя. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 850 В. Розетка относится к приборной части соединителя и устанавливается на корпусе оборудования, обеспечивая надёжное электрическое соединение с ответной вилкой.

Соединители серии СШР28 применяются в промышленной, измерительной и специальной аппаратуре, где требуется передача сигналов и питающих напряжений через разъёмное сочленение. Благодаря цилиндрической конструкции и металлическому корпусу такие розетки удобны для монтажа в ограниченном пространстве и обеспечивают механическую защиту контактной группы.

Расшифровка обозначения

Маркировка СШР28-П7ЭГ9 построена по стандартной схеме и содержит полную информацию о конструкции изделия:

СШР — тип соединителя: цилиндрический низкочастотный;
28 — условный размер корпуса;
П — конструктивное исполнение без патрубка, то есть приборная часть;
7 — количество контактов в соединителе;
ЭГ — тип контактов;
9 — сочетание контактов.

Такая система обозначений позволяет однозначно подобрать ответную часть и определить электрические параметры разъёма без обращения к дополнительной документации.

Технические характеристики

Электрические параметры соединителя обеспечивают стабильную работу в цепях с высокими токами и повышенными требованиями к качеству контакта. Сопротивление контактов не превышает 1,3 мОм, а сопротивление изоляции составляет не менее 5000 МОм. Максимальная токовая нагрузка достигает 150 А на соединитель в целом и 35 А на одиночный контакт.

Ресурс работы изделия включает не менее 500 циклов сочленения и расчленения. Минимальная наработка составляет 1000 часов, что подтверждает пригодность розетки для длительной эксплуатации в составе стационарного оборудования.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне внешних воздействий. Температурный диапазон эксплуатации составляет от минус 60 градусов Цельсия до плюс 70 градусов Цельсия. Изделие устойчиво к синусоидальной вибрации с частотой от 1 до 5000 Гц и ускорением до 300 метров на секунду в квадрате, а также к механическим ударам одиночного действия с ускорением до 10000 метров на секунду в квадрате. Сохраняется работоспособность при пониженном давлении до 1,3 умноженное на 10 в минус второй степени Паскаля.

Климатическое исполнение — УХЛ. Розетка подходит для внутреннего монтажа, а при защите от пыли, влаги и прямого солнечного воздействия допускается и наружная установка. Срок сохраняемости изделия составляет от 15 до 25 лет при соблюдении условий хранения.

Применение и особенности конструкции

СШР28-П7ЭГ9 применяется в качестве приборной розетки в составе разъёмных соединений силовых и сигнальных цепей. Типовые области использования включают промышленное оборудование, системы управления, измерительные стенды и аппаратуру, работающую в жёстких климатических и механических условиях.

Ключевые особенности изделия:

цилиндрический негерметичный корпус с условным размером 28;
семь контактов типа ЭГ с сочетанием 9;
исполнение без патрубка для установки на приборной части;
высокая стойкость к вибрации, ударам и пониженному давлению;
широкий температурный диапазон от минус 60 до плюс 70 градусов Цельсия;
длительный срок сохраняемости от 15 до 25 лет.

При монтаже следует учитывать, что соединитель является негерметичным, поэтому для наружной эксплуатации требуется дополнительная защита от влаги и пыли. Артикул изделия — 8336, категория — СШР28.
