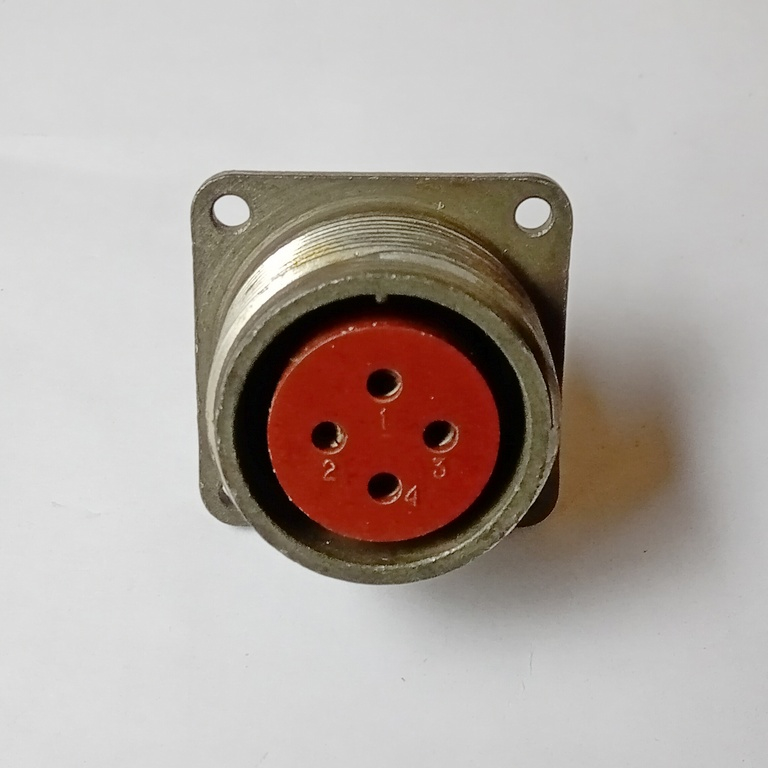

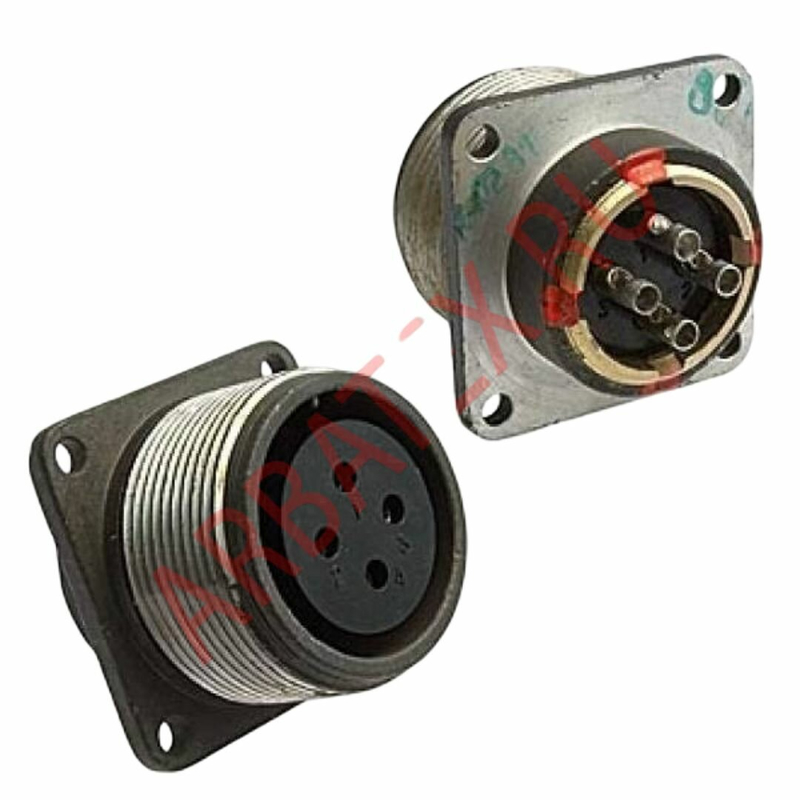

Назначение соединителя СШР28-П4ЭГ8

СШР28-П4ЭГ8 — цилиндрический низкочастотный негерметичный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Изделие применяется для коммутации цепей в составе электрооборудования, где требуется передача значительного тока через небольшое число контактов.

По маркировке изделие расшифровывается следующим образом: СШР — серия, 28 — размер корпуса, П4 — количество контактов, Э — покрытие серебром, Г — розетка (приборная часть), 8 — сочетание контактов. Артикул товара — 8333, категория — СШР28.

Подтверждённые технические характеристики

Соединитель оснащён четырьмя контактами диаметром 2,5 мм с серебряным покрытием. Рабочий ток на контакт составляет 25 А. Сопротивление контактов — не более 1–1,3 мОм, сопротивление изоляции — не менее 5000 МОм.

Габаритные размеры корпуса составляют около 42 на 38 на 38 мм. Метод монтажа — пайка, сочленение — резьбовое. Количество циклов соединения-расчленения достигает 500, минимальная наработка — 1000 часов, срок сохраняемости — от 15 до 25 лет.

Условия эксплуатации

• Рабочий диапазон температур: от минус 60 °C до плюс 60–70 °C с учётом перегрева контактов до плюс 110 °C.
• Выдерживает пониженное давление до 1,3 на 10 в минус четвёртой степени Па.
• Устойчив к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате.
• Устойчив к механическим ударам с ускорением до 5000–10000 метров на секунду в квадрате.
• Выдерживает линейные нагрузки до 2000 метров на секунду в квадрате.
• Климатическое исполнение — УХЛ, подходит для внутреннего и наружного применения при защите от пыли и влаги.

Применение и особенности конструкции

Соединитель применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Исполнение Г обозначает розетку, то есть приборную часть соединителя, которая устанавливается на оборудовании. Резьбовое сочленение обеспечивает надёжную фиксацию ответных частей, а пайка используется как метод монтажа проводников к контактам.

Серебряное покрытие контактов способствует снижению переходного сопротивления — нормируемое значение не превышает 1–1,3 мОм. Высокое сопротивление изоляции не менее 5000 МОм подтверждает пригодность изделия для ответственных цепей. Негерметичное исполнение означает, что при эксплуатации требуется защита от прямого воздействия пыли и влаги, о чём указано в характеристиках климатического исполнения УХЛ.

Изделие рассчитано на 500 циклов соединения-расчленения, минимальную наработку 1000 часов и длительный срок сохраняемости от 15 до 25 лет. Совокупность этих параметров определяет область применения соединителя: стационарное и подвижное электрооборудование, работающее в широком диапазоне температур, при вибрационных, ударных и линейных нагрузках.

Ключевые параметры одной таблицей

1. Количество контактов — 4, диаметр контакта 2,5 мм, покрытие серебряное.
2. Рабочий ток на контакт — 25 А, напряжение — до 850 В, частота — до 3 МГц.
3. Сопротивление контактов — не более 1–1,3 мОм, сопротивление изоляции — не менее 5000 МОм.
4. Габариты — около 42 на 38 на 38 мм, монтаж — пайка, сочленение — резьбовое.
5. Ресурс — 500 циклов, наработка — 1000 часов, сохраняемость — 15–25 лет.
6. Температура — от минус 60 °C до плюс 60–70 °C, перегрев контактов — до плюс 110 °C.
