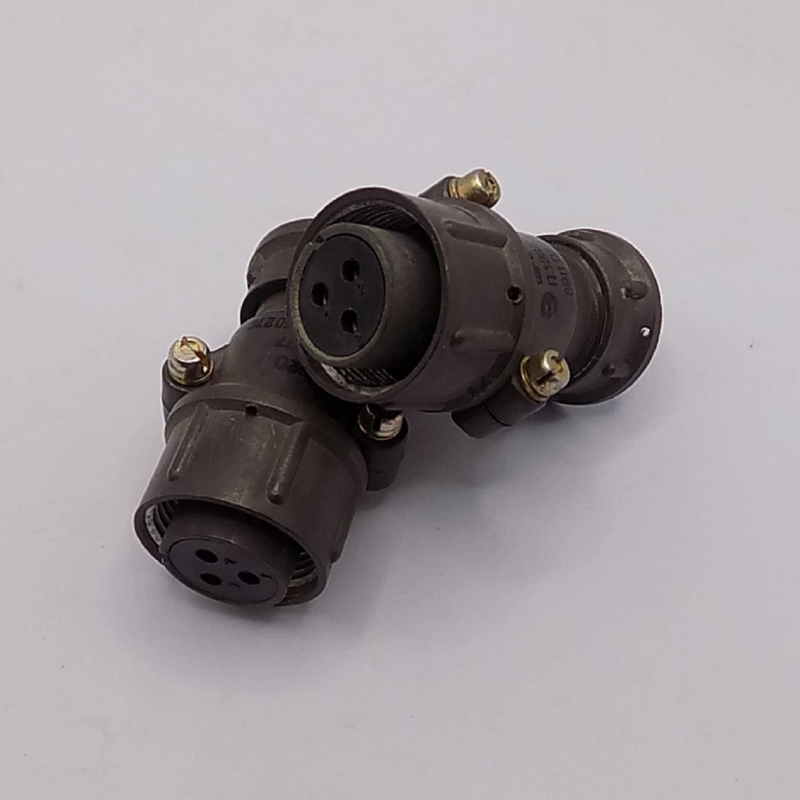

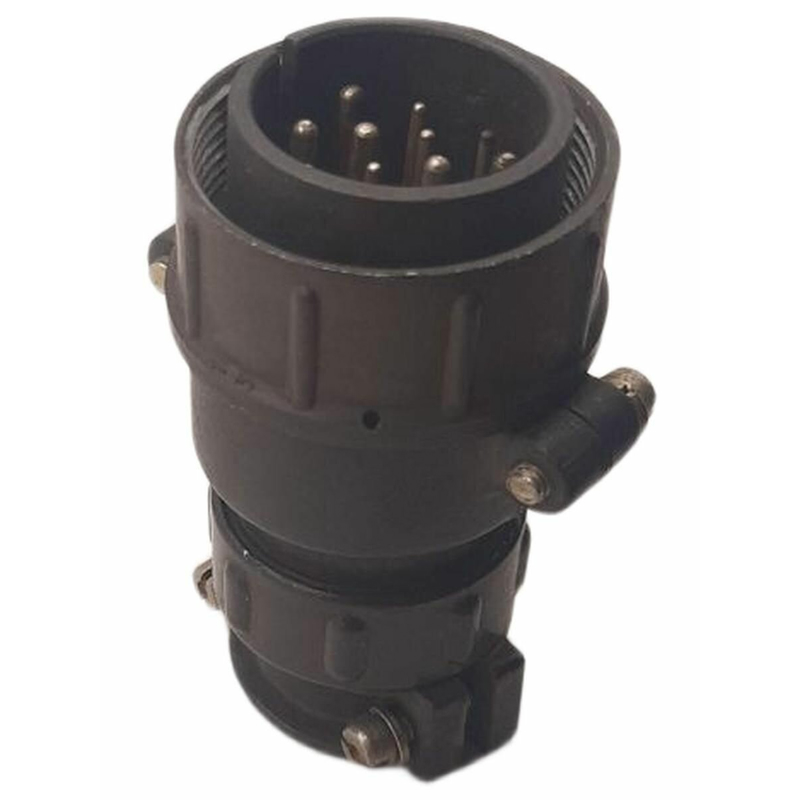

Розетка кабельная СШР20У3ЭШ7 — это цилиндрический низкочастотный соединитель, применяемый в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения электрических цепей. Она относится к серии негерметичных соединителей типа СШР по общепромышленным и специальным техническим условиям (например, ТУ 6313‑022‑61929916‑2015 и ГЕО.364.108 ТУ / бРО.364.040 ТУ).

Расшифровка обозначения

• СШР — тип соединителя (серия цилиндрических низкочастотных разъёмов).

• 20 — условный размер корпуса (по диаметральному ряду).

• У — конструктивное исполнение кабельной части: угловой патрубок , что позволяет размещать розетку в стеснённых условиях.

• 3 — количество токопроводящих контактов (3 шт.).

• Э — вид гайки патрубка: для экранированного кабеля (обеспечивается связь экрана кабеля с корпусом).

• Ш — розетка (кабельная часть).

• 7 — сочетание контактов (вариант контактной системы).

Электрические параметры

• Работает в цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

• Диаметр контактов: 2,5 мм , максимальный ток на один контакт — до 25 А , суммарный ток розетки — до 75 А .

• Сопротивление контакта не превышает 1–1,3 мОм , сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм .

Конструкция и применение

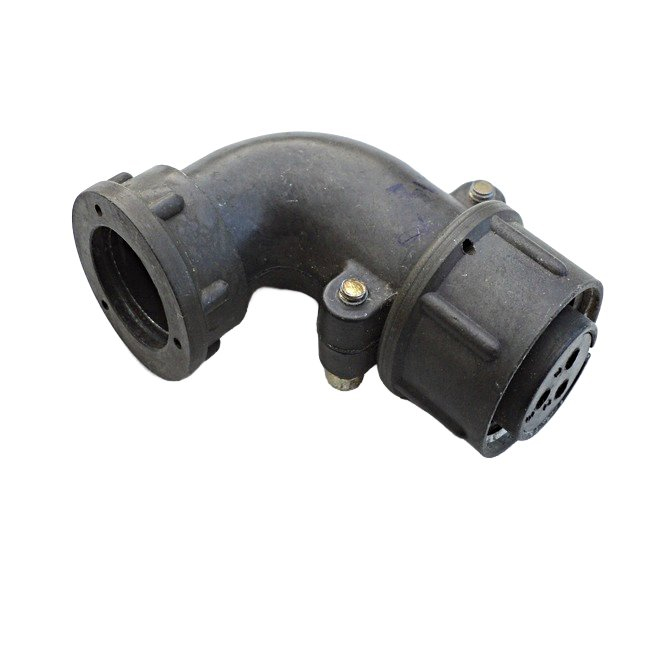

• Кабельная розетка снабжена угловым патрубком и гайкой для экранированного кабеля, что удобно для монтажа в щитах, блоках и шкафах, где нужна компактная трассировка кабелей.

• Соединитель предназначен для внутреннего и наружного применения в климатическом исполнении УХЛ (в последние документы указывается, что для наружного применения требуется дополнительная защита от пыли и влаги потребителем).

• Розетки СШР20У3ЭШ7 совместимы по присоединению с вилками и розетками серии СШР и СШРГ, выпускаемыми по соответствующим ТУ, что позволяет использовать их в унифицированных соединительных цепях.

Механические и эксплуатационные свойства

• Количество сочленений‑расчленений (циклов включения/выключения) — не менее 500 .

• Минимальная наработка — 1000 часов , срок сохраняемости — не менее 15 лет .

• Хвостовики контактов допускают подключение проводов сечением до 3 мм² ; розетка устойчива к механическим и климатическим воздействиям, включая перепады температур и линейные перегрузки (характеристики по вибрации и ударным нагрузкам описаны в отдельных разделах ТУ).
