Назначение и область применения

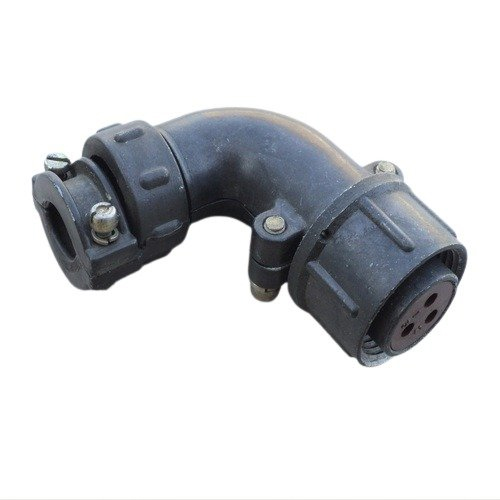

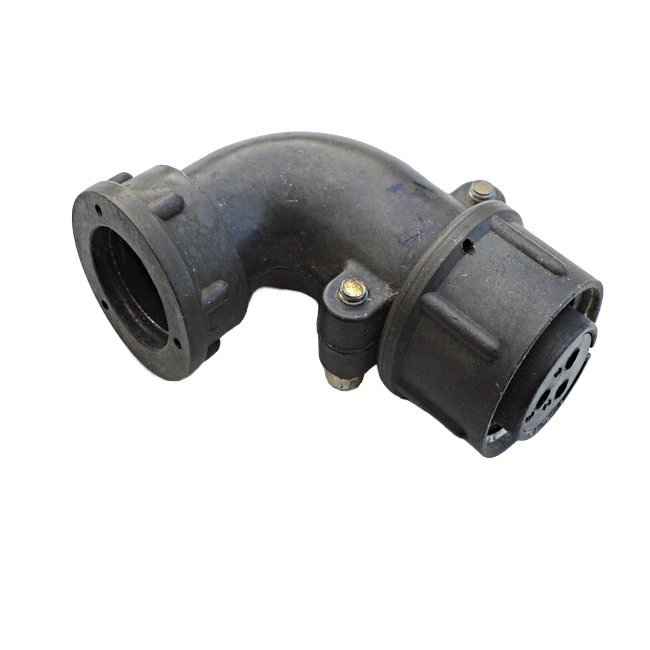

СШР20У3ЭШ7 представляет собой кабельную розетку углового исполнения, входящую в состав соединителей типа СШР. Изделие предназначено для коммутации электрических цепей в узлах и блоках радиоэлектронной и радиотехнической аппаратуры как специального, так и общего назначения. Розетка обеспечивает надёжное соединение и разъединение цепей, применяется в составе объёмного монтажа, где требуется угловой отвод кабеля от корпуса прибора.

Соединитель относится к негерметичному типу с угловым патрубком, что определяет его использование внутри блоков и шкафов, защищённых от прямого воздействия влаги и агрессивных сред. Климатическое исполнение УХЛ допускает эксплуатацию в различных климатических зонах в пределах заявленного температурного диапазона.

Конструкция и монтаж

Соединитель состоит из двух ответных частей — вилки и розетки. Розетка выполнена с угловым патрубком, размер корпуса — 20. Поляризация корпусов одношпоночная, что исключает неправильное сочленение. Фиксация ответных частей осуществляется резьбовым способом, обеспечивающим устойчивость соединения к вибрационным и механическим нагрузкам.

Подключение проводов к контактам выполняется пайкой. Такой метод монтажа обеспечивает стабильный электрический контакт с низким переходным сопротивлением и применяется в аппаратуре, где важна долговременная надёжность соединения. Монтаж — объёмный, рассчитанный на внутреннюю компоновку блоков.

Технические характеристики

• Тип соединителя: негерметичный, с угловым патрубком
• Размер корпуса: 20
• Количество контактов: 3
• Диаметр контактов: 2,5 миллиметра
• Покрытие контактов: серебро
• Рабочий ток: 25 ампер
• Максимальное рабочее напряжение: до 850 вольт постоянного тока
• Сопротивление контактов: не более 1 миллиома
• Сопротивление изоляции: не менее 5000 мегаом в нормальных климатических условиях
• Рабочая частота: до 3 мегагерц
• Температурный диапазон: от минус 60 до плюс 60 градусов Цельсия

Ресурсные и эксплуатационные параметры

• Минимальная наработка: 1000 часов
• Срок сохраняемости: не менее 25 лет
• Количество сочленений и расчленений: до 500
• Климатическое исполнение: УХЛ

Применение и особенности выбора

Розетка СШР20У3ЭШ7 востребована в схемах, где необходимо передавать рабочий ток до 25 ампер при напряжении до 850 вольт постоянного тока и числе линий до трёх. Серебряное покрытие контактов снижает переходное сопротивление и стабилизирует параметры соединения в течение всего срока службы. Сопротивление изоляции не менее 5000 мегаом подтверждает пригодность изделия для цепей, чувствительных к утечкам.

Допустимое число сочленений до 500 циклов делает розетку пригодной как для стационарной аппаратуры, так и для оборудования, требующего периодического подключения и отключения. Длительный срок сохраняемости — не менее 25 лет — позволяет формировать эксплуатационные и ремонтные запасы без риска утраты рабочих свойств. Минимальная наработка 1000 часов соответствует условиям работы в составе аппаратуры непрерывного и циклического действия.

При подборе изделия следует учитывать размер корпуса 20, угловой тип патрубка, трёхконтактную схему и необходимость пайки при монтаже. Артикул 8331 соответствует позиции в каталоге категории СШР20. Розетка применяется совместно с ответной вилкой соответствующего типоразмера, сочленение с которой производится по резьбе с одношпоночной поляризацией.
