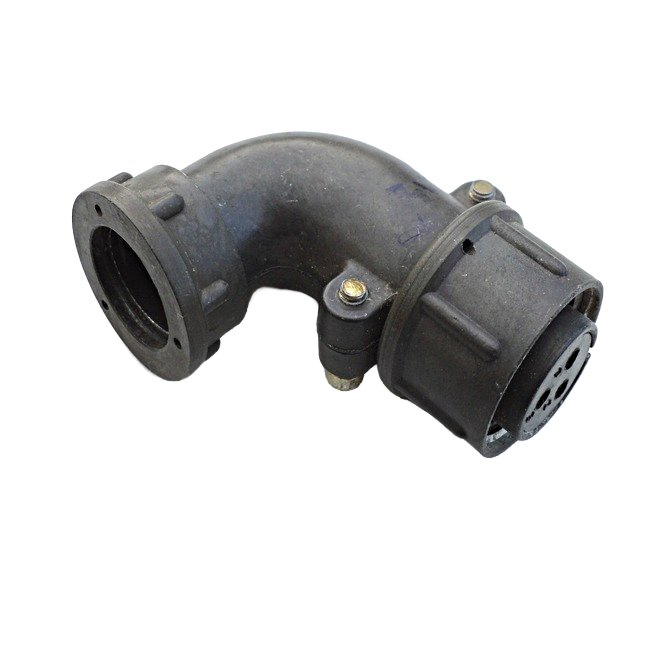

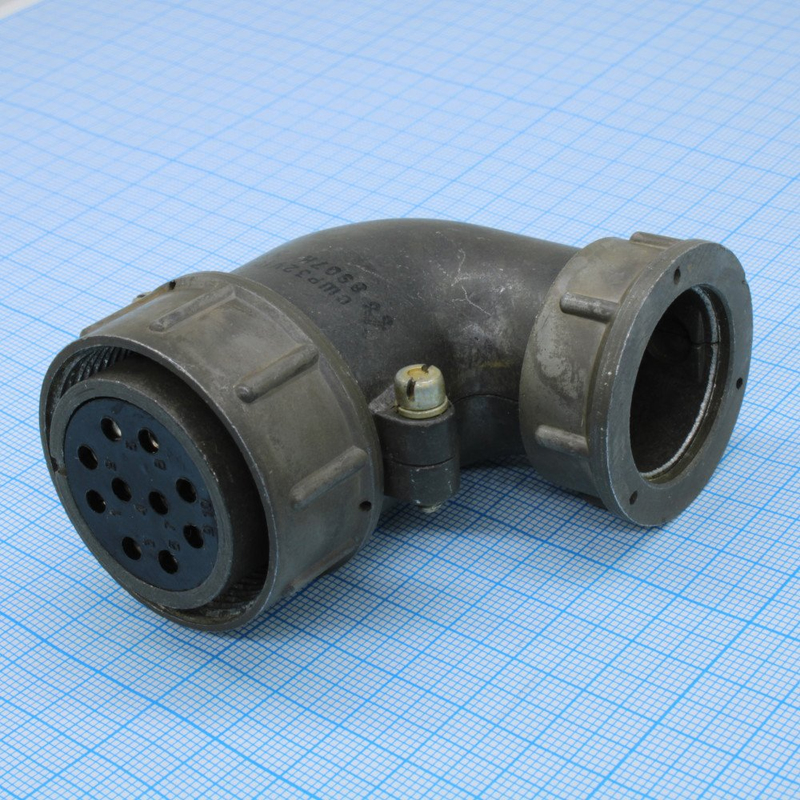

СШР20У3ЭШ7 — это кабельная розетка, предназначенная для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Она имеет следующие характеристики:

Основные характеристики

• Тип соединителя : Негерметичный, с угловым патрубком.
• Условный размер корпуса : 20.
• Количество контактов : 3.
• Покрытие контактов : Серебро.
• Диаметр контактов : 2,5 мм.
• Рабочий ток : 25 А.
• Максимальное рабочее напряжение : до 850 В (постоянного тока).
• Сопротивление контактов : не более 1 мОм.
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

Конструкция и монтаж

Соединитель состоит из двух частей: вилки и розетки. Сочленение осуществляется резьбовым способом, а метод монтажа — пайкой. Габаритные размеры розетки составляют 68,1?51,4?29,5 мм.

Условия эксплуатации

СШР20У3ЭШ7 предназначена для работы в диапазоне температур от -60° С до +60° С. Она также может выдерживать кратковременные перегревы до +110° С. Соединитель подходит для внутреннего и наружного применения (при условии защиты от пыли и воды) и соответствует климатическому исполнению УХЛ.

Дополнительные параметры

• Количество сочленений : до 500.
• Минимальная наработка : 1000 часов.
• Срок сохраняемости : не менее 25 лет.

Эти характеристики делают СШР20У3ЭШ7 универсальным решением для различных электрических цепей, обеспечивая надежность и долговечность в эксплуатации.
