Назначение

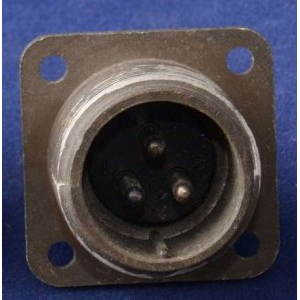

СШР20У3ЭШ7 — это кабельная розетка цилиндрического низкочастотного соединителя из серии СШР. Изделие предназначено для применения в радиоэлектронной и радиотехнической аппаратуре. Основная функция розетки — соединение электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В.

Розетка выполняет роль ответной части соединителя и обеспечивает электрическую и механическую стыковку цепей в составе кабельных сборок. Модель оснащена угловым патрубком, что позволяет организовать прямой вывод под экранированный кабель и надёжно закрепить провода сечением до 3 мм².

Подтверждённые технические особенности

Ниже приведены характеристики, заявленные для данной модели без изменений и дополнений.

• Рабочий ток: 25 А.
• Диаметр контактов: 2,5 мм, покрытие — серебряное.
• Сопротивление контактов: не более 1 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество сочленений-расчленений: до 500 циклов.
• Минимальная наработка: 1000 часов.
• Рабочий диапазон температур: от минус 60 °C до плюс 110 °C с учётом перегрева контактов.
• Выдерживаемое пониженное давление: до 1,3·10⁻⁴ Па.
• Вибрация: до 5000 Гц с ускорением 300 м/с².
• Удары: одиночные до 5000 м/с², многократные до 350 м/с².
• Климатическое исполнение: УХЛ.
• Сечение подключаемых проводов: до 3 мм².
• Вывод: прямой, под экранированный кабель.

Конструктивные особенности

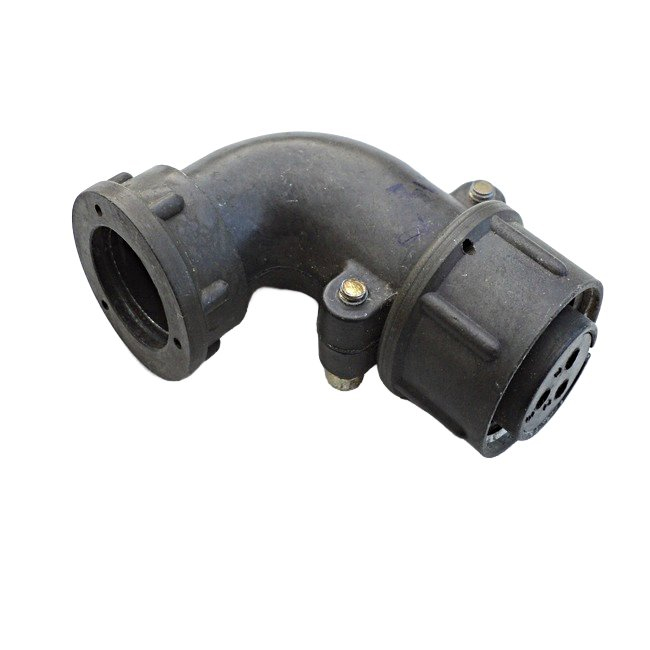

Розетка выполнена в цилиндрическом корпусе с угловым патрубком. Такая компоновка упрощает прокладку кабеля в стеснённых условиях аппаратуры и снижает механическую нагрузку на место пайки или заделки провода. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление при длительной эксплуатации.

Применение и условия эксплуатации

Изделие применяется в радиоэлектронной и радиотехнической аппаратуре для коммутации цепей постоянного и переменного тока. Благодаря климатическому исполнению УХЛ розетка допускает как внутреннее, так и наружное применение в составе соответствующего оборудования.

Модель сохраняет работоспособность при воздействии пониженного давления, интенсивной вибрации и ударных нагрузок, что подтверждает её пригодность для аппаратуры, работающей в жёстких механических и климатических условиях. Угловой патрубок и возможность подключения экранированного кабеля делают розетку удобной для сборок, где требуется защита цепей от помех.

При монтаже следует учитывать предельные значения тока, напряжения и частоты, а также соблюдать ограничения по сечению проводов. Артикул изделия — 8332, категория — СШР20.
