Назначение соединителя

СШР20У3ЭШ7 «Каскад» представляет собой кабельную розетку из серии цилиндрических низкочастотных соединителей, выпускаемую компанией НПО «Каскад». Изделие предназначено для коммутации электрических цепей переменного и постоянного тока в радиоэлектронной аппаратуре и различных электротехнических системах. Розетка применяется как для внутреннего, так и для наружного монтажа при условии защиты от пыли и влаги.

Конструкция рассчитана на эксплуатацию в составе приборов с резьбовой фиксацией сочленяемых частей. Монтаж розетки — негерметичный, что определяет область её применения: оборудование, где требуется надёжное электрическое соединение при воздействии внешних механических и климатических факторов, но без требования полной герметизации корпуса.

Конструктивные особенности и технические параметры

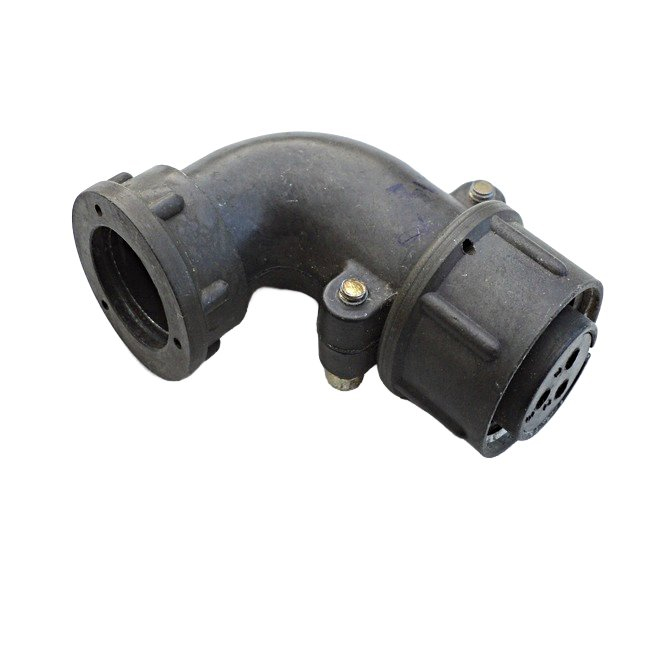

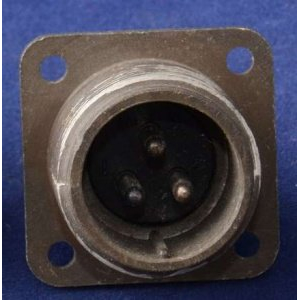

Соединитель выполнен в корпусе с условным размером 20 и оснащён тремя контактами диаметром до 3,5 мм. Для подключения экранированного кабеля предусмотрен угловой патрубок с гайкой, обеспечивающий механическую фиксацию кабеля и сохранение целостности экрана.

Основные электрические и эксплуатационные характеристики изделия:

• рабочий ток — до 25 А;
• максимальное напряжение постоянного тока — 850 В;
• сопротивление контактов — не более 0,75–2,5 мОм в зависимости от диаметра контакта;
• сопротивление изоляции — не менее 5000 МОм;
• количество сочленений-расчленений — не менее 500 циклов;
• минимальная наработка — от 1000 до 5000 часов;
• срок хранения — 15 лет;
• хвостовики контактов рассчитаны на провода сечением до 3 мм².

Указанные параметры подтверждают пригодность розетки для цепей с повышенными токами и напряжениями, характерными для силовой и специальной радиоэлектронной аппаратуры.

Условия эксплуатации и устойчивость к внешним воздействиям

Температурный диапазон работы соединителя составляет от минус 60 °C до плюс 110 °C с учётом перегрева контактов. Изделие сохраняет работоспособность при пониженном давлении до 1,3·10⁻⁴ Па, что позволяет применять его в высотной и вакуумной аппаратуре.

Розетка выдерживает следующие механические нагрузки:

• синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 300 м/с²;
• одиночные удары с ускорением до 5000 м/с²;
• многократные удары с ускорением до 350 м/с²;
• линейные нагрузки с ускорением до 2000 м/с².

Климатическое исполнение — УХЛ, что подразумевает эксплуатацию в умеренном и холодном климате. Совокупность перечисленных свойств обеспечивает надёжное соединение в сложных условиях, включая повышенную вибрацию, ударные воздействия и перепады температуры.

Область применения

СШР20У3ЭШ7 применяется в радиоэлектронной аппаратуре, электротехнических системах и приборах, где требуется резьбовая фиксация соединителя и негерметичный монтаж. Благодаря трём контактам, угловому патрубку под экранированный кабель и высокой стойкости к механическим нагрузкам розетка востребована в составе оборудования, работающего в жёстких условиях эксплуатации. Изделие не предназначено для герметичных вводов, однако при дополнительной защите от пыли и влаги допускается его наружное применение.
