Назначение и область применения

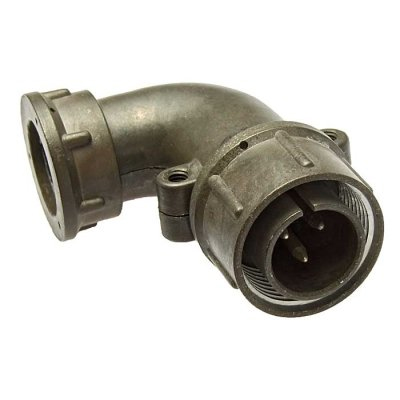

СШР20У3ЭГ7 представляет собой вилку низкочастотного цилиндрического соединителя серии СШР. Изделие предназначено для надежного электрического соединения в различных устройствах и применяется как при внутреннем, так и при наружном монтаже — в последнем случае при условии защиты от пыли и влаги. Соединитель выпускается в климатическом исполнении УХЛ.

Вилка востребована в промышленном оборудовании, приборах и системах, где требуется устойчивое к внешним воздействиям разъёмное соединение электрических цепей. Угловое исполнение патрубка позволяет прокладывать кабель под углом к корпусу, что удобно в стеснённых условиях монтажа.

Расшифровка обозначения модели

Маркировка СШР20У3ЭГ7 содержит полную информацию о конструкции и параметрах изделия:

• СШР — тип соединителя;
• 20 — условный размер корпуса;
• У — угловое исполнение патрубка;
• 3 — количество контактов;
• Э — гайка патрубка для экранированного кабеля;
• Г — вилка;
• 7 — сочетание контактов.

Технические характеристики

Изделие рассчитано на рабочий ток 25 А. Максимальное напряжение постоянного тока достигает 850 В. Диаметр контактов составляет 2,5 мм, покрытие — серебро, сопротивление контакта — не более 1 мОм. Сечение подключаемых проводов — до 3 мм². Сопротивление изоляции — не менее 5000 МОм.

Ресурс изделия определяется следующими показателями:

• количество сочленений-расчленений — 500;
• наработка — минимум 1000 часов (в некоторых источниках — 5000);
• срок сохраняемости — не менее 15 лет.

Условия эксплуатации

Диапазон рабочих температур — от минус 60 °C до плюс 110 °C с учётом перегрева контактов. Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с², одиночные удары с ускорением до 5000 м/с² и линейные нагрузки до 2000 м/с². Работоспособность сохраняется при пониженном давлении 1,3×10⁻⁴ Па.

Конструктивные особенности и применение

На чертеже изделия показаны основные габариты вилки, включая диаметры и длины патрубков, что необходимо для точного монтажа. Угловой патрубок и гайка для экранированного кабеля обеспечивают надёжную фиксацию и защиту соединения в условиях повышенных электромагнитных помех.

Вилка СШР20У3ЭГ7 применяется в составе соединителей серии СШР в различных конфигурациях, в том числе в угловых решениях для промышленного применения. Изделие подходит для оснащения приборов, работающих в жёстких климатических и механических условиях, где требуется стабильность электрического контакта и длительный срок службы.
