Назначение и область применения

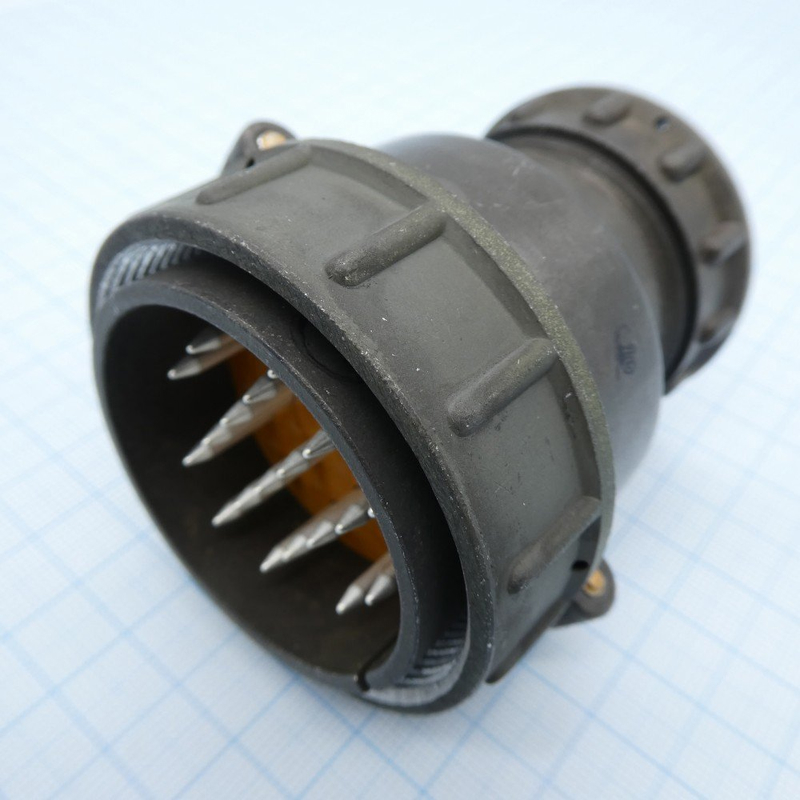

СШР20У3ЭГ7 — это вилка цилиндрического низкочастотного соединителя, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Изделие применяется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

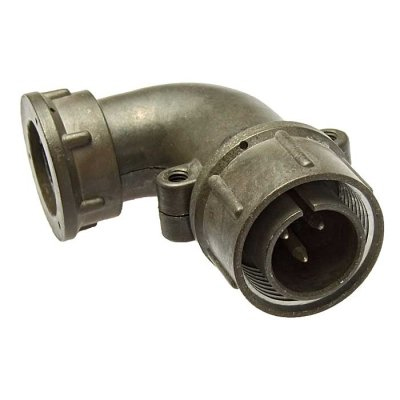

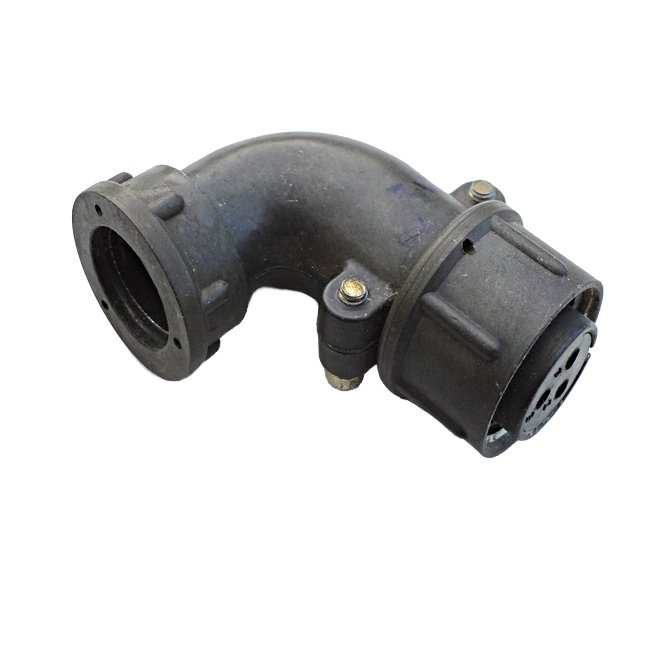

Благодаря сочетанию повышенной токовой нагрузки и стойкости к внешним воздействиям, соединитель востребован в составе аппаратуры, где требуется надёжная коммутация силовых и сигнальных линий одновременно. Угловое исполнение корпуса позволяет прокладывать кабель под углом к плоскости сочленения, что упрощает компоновку блоков с ограниченным внутренним объёмом.

Расшифровка обозначения

Маркировка СШР20У3ЭГ7 построена по стандартной схеме и содержит полную информацию о конструкции изделия:

• СШР — тип соединителя: специальный, негерметичный.
• 20 — условный размер корпуса.
• У — конструктивное исполнение с угловым патрубком.
• 3 — количество контактов.
• Э — исполнение для экранированного кабеля.
• Г — вилка.
• 7 — сочетание контактов.

Основные технические характеристики

Соединитель оснащён **3 контактами** диаметром **2,5 мм**. Максимальный ток на контакт достигает **25 А**, а общая токовая нагрузка на соединитель — до **75 А**. Такие параметры позволяют использовать изделие в цепях с существенным токопотреблением.

Изделие рассчитано на эксплуатацию в условиях интенсивных механических нагрузок. Оно выдерживает вибрацию с ускорением до **300 м/с²** и механические удары с ускорением до **5000 м/с²**. Диапазон рабочих температур — от **минус 60 до плюс 85 °C**, при этом допускается перегрев контактов до **плюс 115 °C**. Ресурс изделия составляет **500 сочленений-расчленений**.

Электрические параметры

• Рабочее напряжение: до 850 В.
• Рабочая частота: до 3 МГц.
• Число контактов: 3.
• Диаметр контакта: 2,5 мм.
• Максимальный ток на контакт: 25 А.
• Общая токовая нагрузка: до 75 А.

Условия эксплуатации и стойкость

• Вибрационные нагрузки: до 300 м/с².
• Механические удары: до 5000 м/с².
• Рабочая температура: от минус 60 до плюс 85 °C.
• Допустимый перегрев контактов: до плюс 115 °C.
• Ресурс сочленений-расчленений: 500 циклов.
• Срок сохраняемости: 25 лет.

Монтаж и конструктивные особенности

Монтаж соединителя выполняется пайкой внутренним способом. Покрытие контактов — серебро, что обеспечивает стабильное переходное сопротивление и надёжный электрический контакт на протяжении всего срока службы.

Климатическое исполнение изделия — УХЛ, что подтверждает пригодность к работе в условиях умеренного и холодного климата. Поляризация одношпоночная исключает неправильное сочленение ответных частей, а резьбовое сочленение гарантирует механическую фиксацию и сохранение контакта при вибрации. Исполнение для экранированного кабеля позволяет применять соединитель в цепях, где требуется защита от электромагнитных помех.

Применение

СШР20У3ЭГ7 применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Он подходит для коммутации цепей питания и сигнальных линий, где рабочие параметры не превышают указанных значений напряжения и частоты. Угловой патрубок и экранированное исполнение делают его удобным для монтажа в стеснённых условиях и в составе аппаратуры с повышенными требованиями к помехозащищённости.
