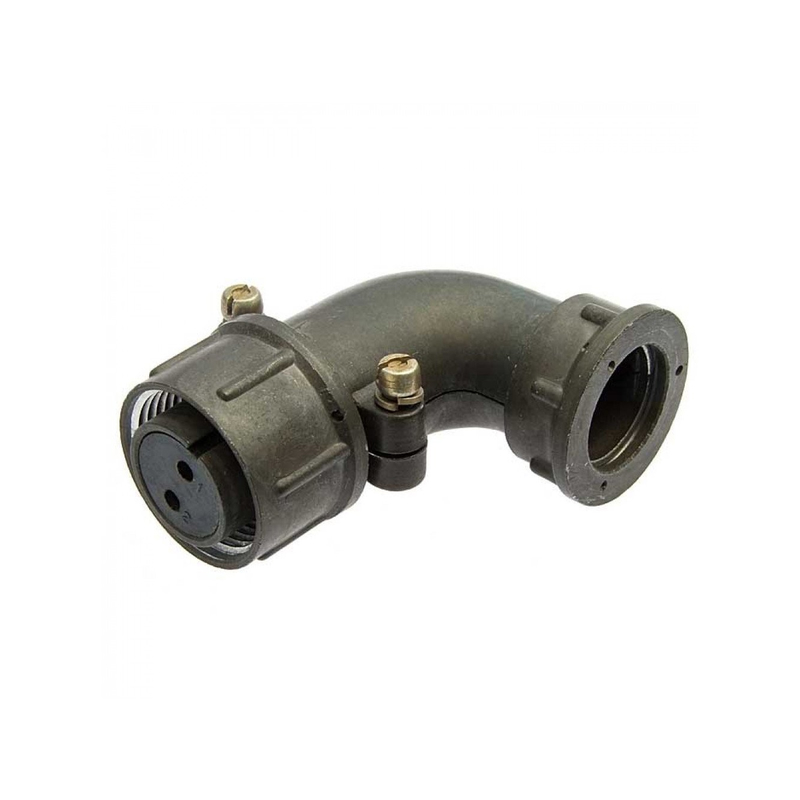

СШР20У2ЭШ6 РОЗЕТКИ

Цена:

5150 ₽

Технические характеристики

СШР20У2ЭШ6 — это цилиндрический низкочастотный кабельный соединитель, розетка которого используется для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

В маркировке СШР20У2ЭШ6:

«СШР» — тип соединителя (цельнолитой, кабельный вариант серии ШР).
«20» — условный размер корпуса, определяющий габариты и ряд контактов.
«У» — конструктивное исполнение: розетка с угловым патрубком.
«2» — количество контактов (два контакта).
«Э» — вид гайки патрубка для подключения экранированного кабеля.
«Ш6» — обозначает, что это розетка с определённым сочетанием контактов.

Розетка СШР20У2ЭШ6 предназначена для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Допустимый рабочий ток на контакт составляет порядка 25 А, контакты выполняются из латуни с серебряным покрытием, что обеспечивает низкое переходное сопротивление порядка 1 мОм.

Соединитель имеет резьбовое сочленение, одношпоночную поляризацию корпусов и рассчитан на эксплуатацию во внутренних и наружных условиях (при дополнительной защите от пыли и влаги) в климатическом исполнении УХЛ. Розетка кабельного типа применяется для подключения и разъединения проводов и кабелей в электро‑ и радиоаппаратуре, особенно там, где важны виброустойчивость и надёжность при многократных соединениях‑разъединениях. Габаритный диаметр корпуса около 29,5 мм, длина — порядка 68 мм, что позволяет использовать её в блоках и панелях с ограниченным местом.

Описание

Назначение соединителя СШР20У2ЭШ6

СШР20У2ЭШ6 — это цилиндрический низкочастотный кабельный соединитель, розетка которого применяется для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие предназначено для работы в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Розетка кабельного типа используется там, где требуется надёжное подключение проводов и кабелей при многократных сочленениях и расчленениях, а также в условиях повышенных вибрационных нагрузок. Конструкция рассчитана на эксплуатацию во внутренних и наружных условиях при дополнительной защите от пыли и влаги, в климатическом исполнении УХЛ.

Расшифровка маркировки и конструктивные особенности

Обозначение СШР20У2ЭШ6 содержит полную информацию об исполнении изделия. В маркировке заложены тип соединителя, размер корпуса, вид конструкции, число контактов и особенности патрубка.

СШР — тип соединителя: цельнолитой, кабельный вариант серии ШР.
20 — условный размер корпуса, определяющий габариты и ряд контактов.
У — конструктивное исполнение: розетка с угловым патрубком.
2 — количество контактов: два контакта.
Э — вид гайки патрубка для подключения экранированного кабеля.
Ш6 — обозначение розетки с определённым сочетанием контактов.

Соединитель имеет резьбовое сочленение и одношпоночную поляризацию корпусов, что исключает неправильную стыковку и обеспечивает стабильный электрический контакт при вибрации. Контакты выполнены из латуни с серебряным покрытием.

Технические характеристики и применение

Допустимый рабочий ток на контакт составляет порядка 25 А. Переходное сопротивление контактов — около 1 мОм, что обеспечивает низкие потери и стабильность соединения. Габаритный диаметр корпуса — около 29,5 мм, длина — порядка 68 мм, что позволяет применять розетку в блоках и панелях с ограниченным монтажным пространством.

Область применения изделия включает электро- и радиоаппаратуру, где важны виброустойчивость и надёжность при многократных соединениях и разъединениях. Розетка подходит для подключения экранированных кабелей, что снижает влияние помех и обеспечивает защиту сигнальных цепей. Благодаря климатическому исполнению УХЛ соединитель может использоваться как внутри помещений, так и на открытом воздухе при условии дополнительной защиты от пыли и влаги.

Артикул: 8325. Категория: СШР20.
