Назначение соединителя СШР20У2ЭШ6

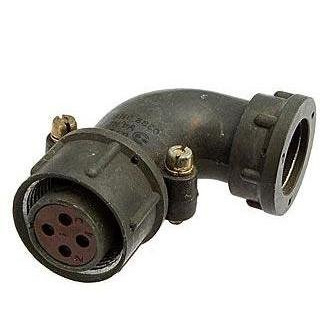

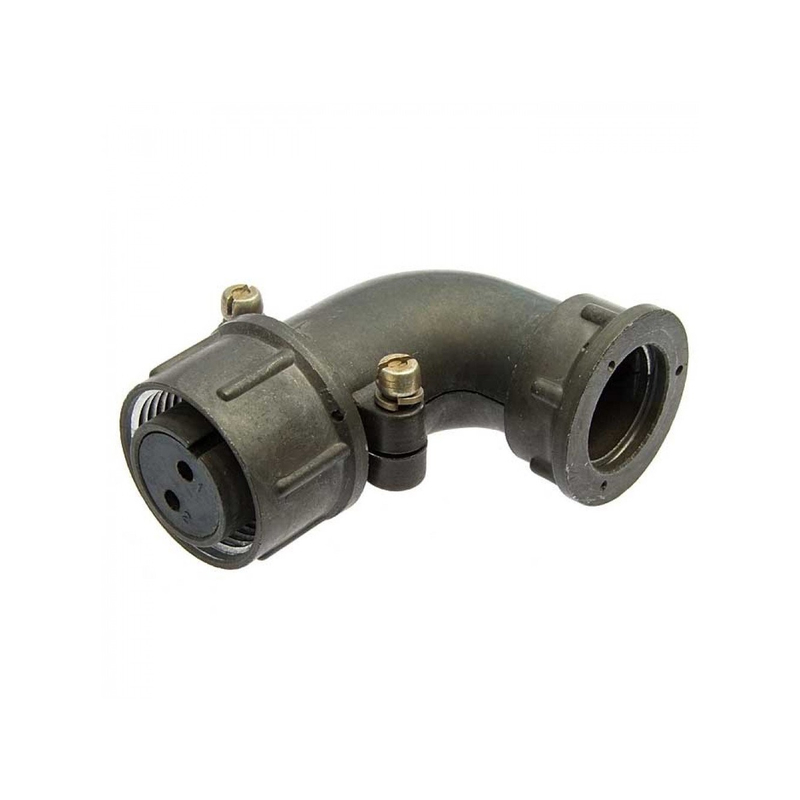

СШР20У2ЭШ6 — это розетка кабельная цилиндрического низкочастотного соединителя серии СШР. Изделие предназначено для надёжного соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Розетка обеспечивает коммутацию проводов, кабелей, узлов и блоков, работающих в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Конструкция рассчитана на эксплуатацию в составе ответственных электрических соединений, где требуется стабильный контакт и защита от электромагнитных помех благодаря экранированному исполнению.

Расшифровка обозначения и конструктивные особенности

Маркировка соединителя содержит полную информацию о его исполнении. Ниже приведена расшифровка буквенных и цифровых обозначений.

• СШР — тип соединителя (серебряное покрытие контактов, экранированный).
• 20 — условный размер корпуса.
• У — угловой патрубок для кабельной части.
• 2 — число контактов.
• Э — экранированный вариант исполнения.
• Ш — серебряное покрытие контактов.
• 6 — вариант исполнения.

Сочленение резьбовое с одношпоночной поляризацией, что исключает неправильное подключение и обеспечивает надёжную фиксацию. Монтаж выполняется пайкой. Климатическое исполнение УХЛ2 допускает внутреннее использование, а также наружное применение при условии защиты от дождя, пыли и солнца.

Технические характеристики

Основные параметры соединителя подтверждены его конструктивными данными и областью применения.

• Условный размер корпуса: 20.
• Число контактов: 2.
• Максимальный ток на контакт: до 35 А.
• Сопротивление контактов: не более 0,3 МОм.
• Рабочее напряжение: до 850 В (амплитудное значение).
• Рабочая частота: до 3 МГц.
• Рабочая температура: от минус 60 до плюс 60 градусов Цельсия.
• Ресурс: 500 сочленений-расчленений.
• Наработка: 1000 часов.
• Покрытие контактов: серебро.
• Климатическое исполнение: УХЛ2.

Применение и совместимость

СШР20У2ЭШ6 применяется для соединения и разъединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре. Соединитель совместим с вилками серии ШР, а также с изделиями серий 2РТТ и 2РТ-А. Благодаря экранированному исполнению розетка подходит для использования в цепях, где требуется защита от внешних электромагнитных помех.

Резьбовое сочленение с одношпоночной поляризацией обеспечивает механическую прочность и правильность стыковки. Монтаж пайкой делает соединитель пригодным для стационарной аппаратуры, работающей в широком диапазоне температур от минус 60 до плюс 60 градусов Цельсия.

Условия эксплуатации

Климатическое исполнение УХЛ2 предполагает эксплуатацию внутри помещений. Допускается наружное применение при обязательной защите от дождя, пыли и прямого солнечного воздействия. Соединитель сохраняет рабочие характеристики в указанном температурном диапазоне и выдерживает ресурс в 500 сочленений-расчленений при наработке 1000 часов.
