СШР20У2ЭГ6 — это вилка кабельная из серии соединителей СШР, предназначенная для работы с экранированным кабелем в промышленных и специальных электрических системах.

Расшифровка обозначения

Обозначение СШР20У2ЭГ6 расшифровывается следующим образом: СШР — тип соединителя, 20 — условный размер корпуса, У — с угловым патрубком, 2 — количество контактов, Э — для экранированного кабеля, Г — вилка, 6 — сочетание контактов.

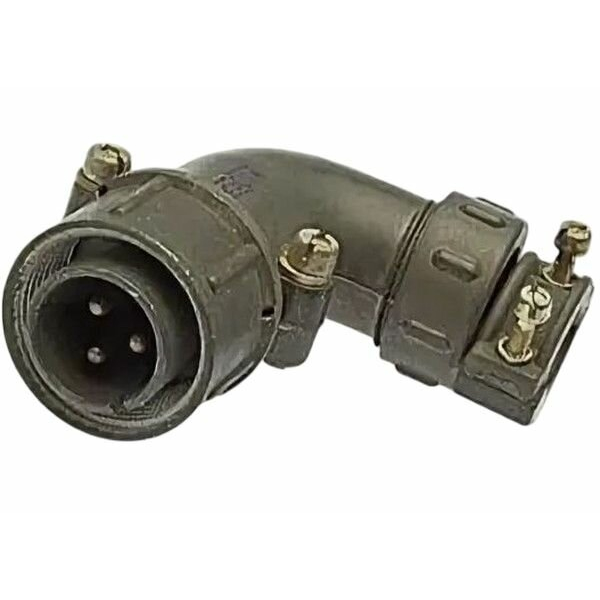

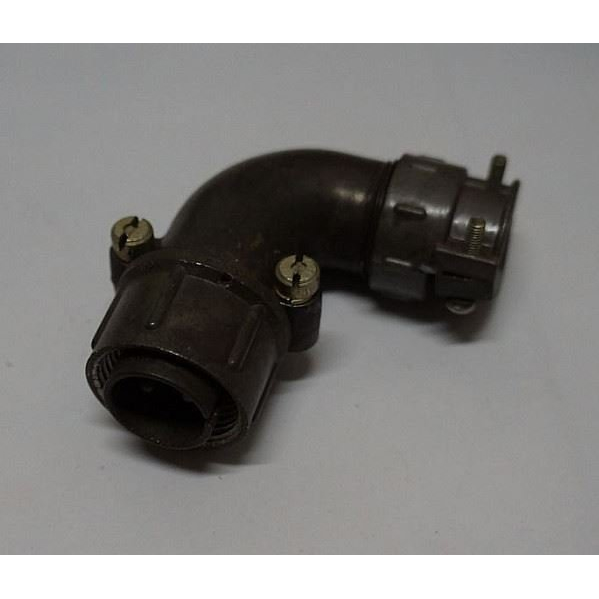

На изображении показан типичный вид такой вилки кабельной — компактный цилиндрический разъём с резьбовым соединением и контактами для надёжного подключения.

Технические характеристики

Соединители СШР20У2ЭГ6 рассчитаны на рабочий ток до 25 А на контакт (общая нагрузка до 50 А) и максимальное напряжение постоянного тока до 850 В. Диаметр контактов составляет 2,5 мм с серебряным покрытием, сопротивление контакта — не более 1 мОм, сопротивление изоляции — не менее 5000 МОм. Ресурс включает 500 циклов сочленений-расчленений и наработку не менее 1000 часов, с возможностью подсоединения проводов сечением до 3 мм².

Условия эксплуатации

Вилка предназначена для внутреннего и наружного применения в климатическом исполнении УХЛ (температура от -60 до +60 °C, влажность до 98% при +25 °C). Выдерживает вибрацию (1–5000 Гц, до 30 g), удары (до 500 g однократно) и линейные ускорения до 2000 м/с². Срок хранения — не менее 15 лет.
