Назначение

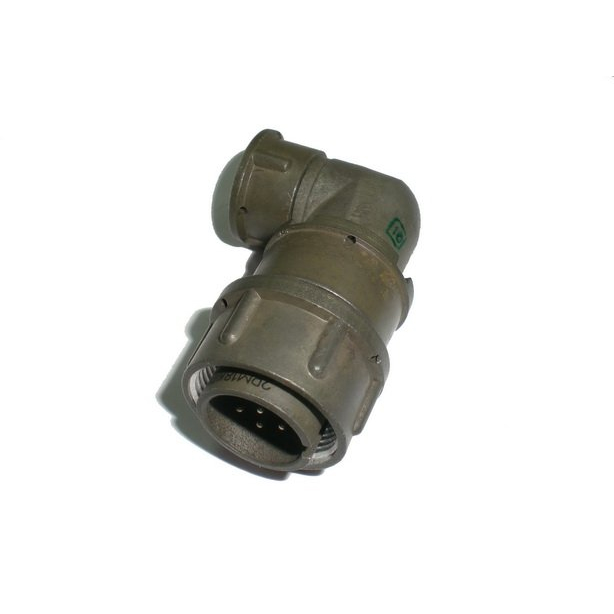

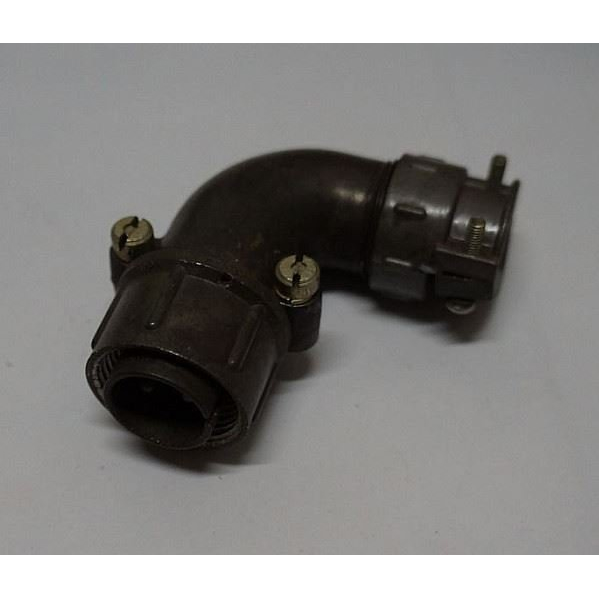

СШР20У2ЭГ6 — кабельная вилка из серии герметичных разъёмов СШР. Изделие предназначено для надёжного соединения электрических цепей в сложных условиях эксплуатации. Вилка применяется в различных отраслях, включая промышленность и военную технику, для работы с экранированным кабелем. Артикул товара — 8323, категория — СШР20.

Расшифровка обозначения

Маркировка СШР20У2ЭГ6 несёт следующую информацию:

• СШР — тип соединителя;
• 20 — условный размер корпуса;
• У — с угловым патрубком;
• 2 — количество контактов;
• Э — для экранированного кабеля;
• Г — вилка;
• 6 — комбинация контактов.

Технические характеристики

Вилка рассчитана на рабочий ток до 25 А на контакт и максимальное напряжение до 850 В постоянного тока. Диаметр контактов — 2,5 мм с серебряным покрытием. Сопротивление контакта — не более 1 мОм, сопротивление изоляции — не менее 5000 МОм.

Габаритные размеры составляют 68,1 × 51,4 × 29,5 мм. Монтаж выполняется пайкой, сечение проводов — до 3 мм². Соединители выдерживают 500 циклов сочленений-расчленений и наработку не менее 1000 часов.

Условия эксплуатации

Работает при температурах от -60°C до +60°C с учётом перегрева контактов до +110°C, в условиях пониженного давления до 1,3·10⁻⁴ Па.

Вилка выдерживает вибрацию в диапазоне 1–5000 Гц с ускорением до 300 м/с², одиночные удары до 5000 м/с² и линейные нагрузки до 2000 м/с².

Применение

Климатическое исполнение — УХЛ. Изделие подходит для внутреннего и наружного применения при обеспечении защиты от пыли и влаги. Благодаря герметичной конструкции и стойкости к механическим воздействиям вилка востребована в промышленном оборудовании и военной технике, где требуется соединение экранированного кабеля в условиях вибрации, перепадов давления и широкого диапазона температур.
