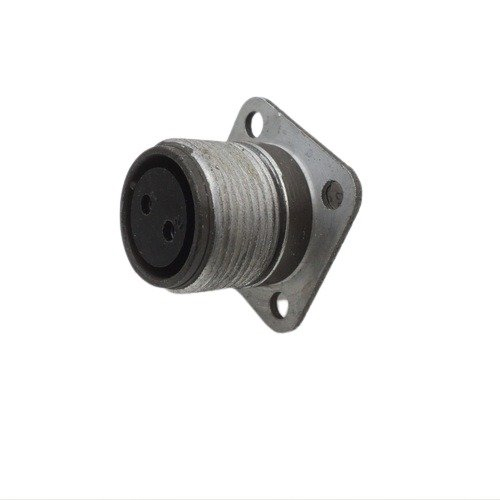

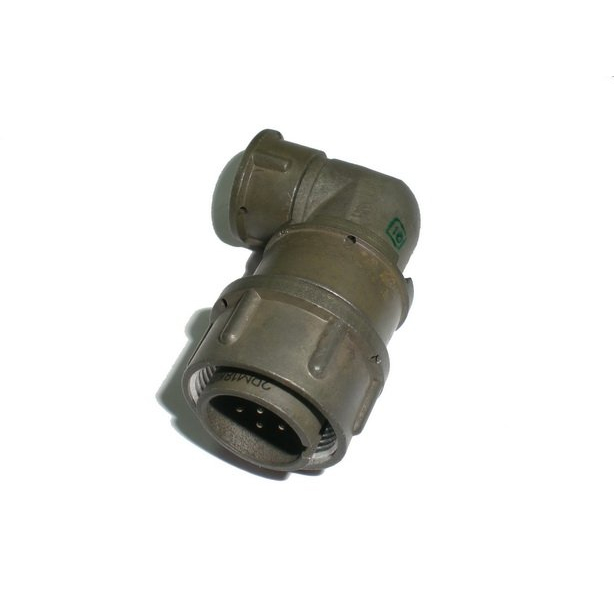

СШР20У2ЭГ6 — это кабельная вилка цилиндрического низкочастотного соединителя общего назначения, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре.

Назначение

Она применяется в электрических цепях постоянного и переменного токов частотой до 3 МГц для надежного соединения компонентов. Соединители серии СШР (или ШР) состоят из вилки и розетки, где данная модель имеет угловой патрубок для удобного кабельного монтажа.

Расшифровка обозначения

• СШР — тип соединителя.

• 20 — условный размер корпуса.

• У — с угловым патрубком.

• 2 — количество контактов.

• Э — для экранированного кабеля.

• Г — вилка.

• 6 — сочетание контактов.

Технические характеристики

Рабочий ток достигает 25 А, максимальное напряжение постоянного тока — до 850 В. Диаметр контактов — 2,5 мм с серебряным покрытием, сопротивление контактов — не более 1 мОм, изоляции — не менее 5000 МОм. Метод монтажа — пайка, количество сочленений-расчленений — до 500, наработка — минимум 1000 часов.​

Условия эксплуатации

Диапазон температур — от -60°C до +60°C (с учетом перегрева контактов до +110°C), работает при пониженном давлении до 1,3·10⁻⁴ Па. Выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с²) и линейные нагрузки до 2000 м/с². Климатическое исполнение — УХЛ, подходит для внутреннего и защищенного наружного применения. Срок сохраняемости — не менее 15 лет.
