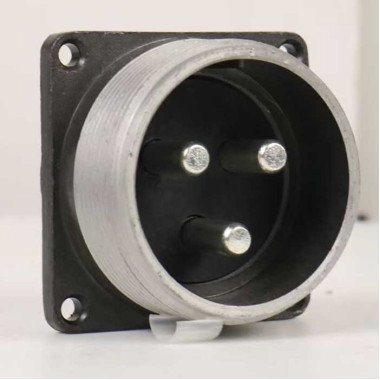

Назначение соединителя СШР20У23ЭШ8

СШР20У23ЭШ8 — низкочастотный цилиндрический соединитель (разъём) серии ШР с условным размером корпуса 20, выполненный в угловом исполнении для кабельной части, с экраном и набором контактов 2-3 (восьмиконтактное сочетание). Артикул товара — 8321, категория — СШР20.

Соединители серии ШР, включая модификации с индексом СШР20У23ЭШ8, применяются в радио- и радиотехнической аппаратуре как коммутационные соединители общего назначения. Их основное назначение — подключение кабелей от приборных и стационарных блоков, а также коммутация электрических цепей в составе различного оборудования.

Разъём используется в электрических цепях постоянного и переменного тока частотой до примерно 3 МГц при напряжении до 850 В (амплитудное значение), а также в цепях импульсного тока.

Расшифровка обозначения СШР20У23ЭШ8

Структура обозначения соединителя отражает его конструктивные и электрические особенности. Каждый элемент индекса указывает на конкретную характеристику изделия.

• С — соединитель.
• ШР — серия цилиндрических низкочастотных соединителей общего назначения.
• 20 — условный размер корпуса, определяющий габариты и типоразмер разъёма, совместимый с другими соединителями ШР20.
• У — угловой патрубок кабельной части, что удобно при монтаже в ограниченных пространствах.
• 23 — сочетание контактов, в данном случае набор 2-3 (восьмиконтактное сочетание).
• Э — наличие экрана, то есть экранированная конструкция корпуса.
• Ш — штыревая часть (вилка) либо иной признак исполнения контактной группы в рамках принятой системы обозначений.
• 8 — номер модификации или вариант исполнения.

Конструктивные особенности

Условный размер корпуса 20 определяет габариты и типоразмер разъёма. Это обеспечивает совместимость с другими соединителями серии ШР20 по присоединительным размерам.

Буква «У» в обозначении указывает на угловой патрубок кабельной части. Такое исполнение удобно при монтаже в ограниченных пространствах, где прямой вывод кабеля затруднён или невозможен.

Индекс «Э» означает наличие экрана, то есть экранированную конструкцию. Корпус обеспечивает защиту от электромагнитных помех, что особенно важно для слаботочных и измерительных цепей, где наводки могут искажать передаваемый сигнал.

Набор контактов 2-3 представляет собой восьмиконтактное сочетание, что определяет коммутационные возможности соединителя при подключении кабельных линий.

Электрические и эксплуатационные параметры

Для типовых соединителей ШР20 указываются максимальные рабочие напряжения до 850 В постоянного тока и аналогичные значения для переменного тока частотой до 3 МГц. Предельные токовые нагрузки на контакты составляют порядка единиц–десятков ампер в зависимости от типа контакта.

Разъёмы выполнены по техническим условиям, распространённым на соединители общего назначения, с климатическим исполнением У/УХЛ. Допускаемые условия хранения и эксплуатации соответствуют промышленному температурному диапазону.

Применение и совместимость

Соединитель СШР20У23ЭШ8 применяется для подключения кабелей от приборных и стационарных блоков в радио- и радиотехнической аппаратуре. Благодаря экранированному корпусу он востребован в слаботочных и измерительных цепях, где требуется защита от электромагнитных помех.

Угловое исполнение кабельной части расширяет возможности монтажа, в том числе в стеснённых условиях. Условный размер корпуса 20 обеспечивает совместимость с аналогичными ШР20У-модификациями по присоединительным и контактным параметрам.

Конкретные сведения о производителе, комплектации, гарантии, стране производства и сертификатах в предоставленных данных отсутствуют и в описании не приводятся.
